Manuale operatore del calcolatore di linea UNIX 3 Desktop (Principale) Versione software 503.xx Edizione 0 2/2002 3.1 Introduzione 75 I t I I 3 Desktop (Princip ale) 3.1 Introduzione Nel presente capitolo del ma nuale si…
2 Comando generale del programma Manuale operatore del calcolatore di linea UNIX
2.5 Barra del menu e finestra di applicazione Versione software 503.xx Edizione 02/2002
74
I
t I I
- Cronol.
Gli argomenti Guida finora letti vengono indicati un un box.
- Preced.
Si mostra l’argomento precedente.
- <<
Con ciò si può sfogliare all’indietro.
- >>
Con ciò si può sfogliare in avanti.

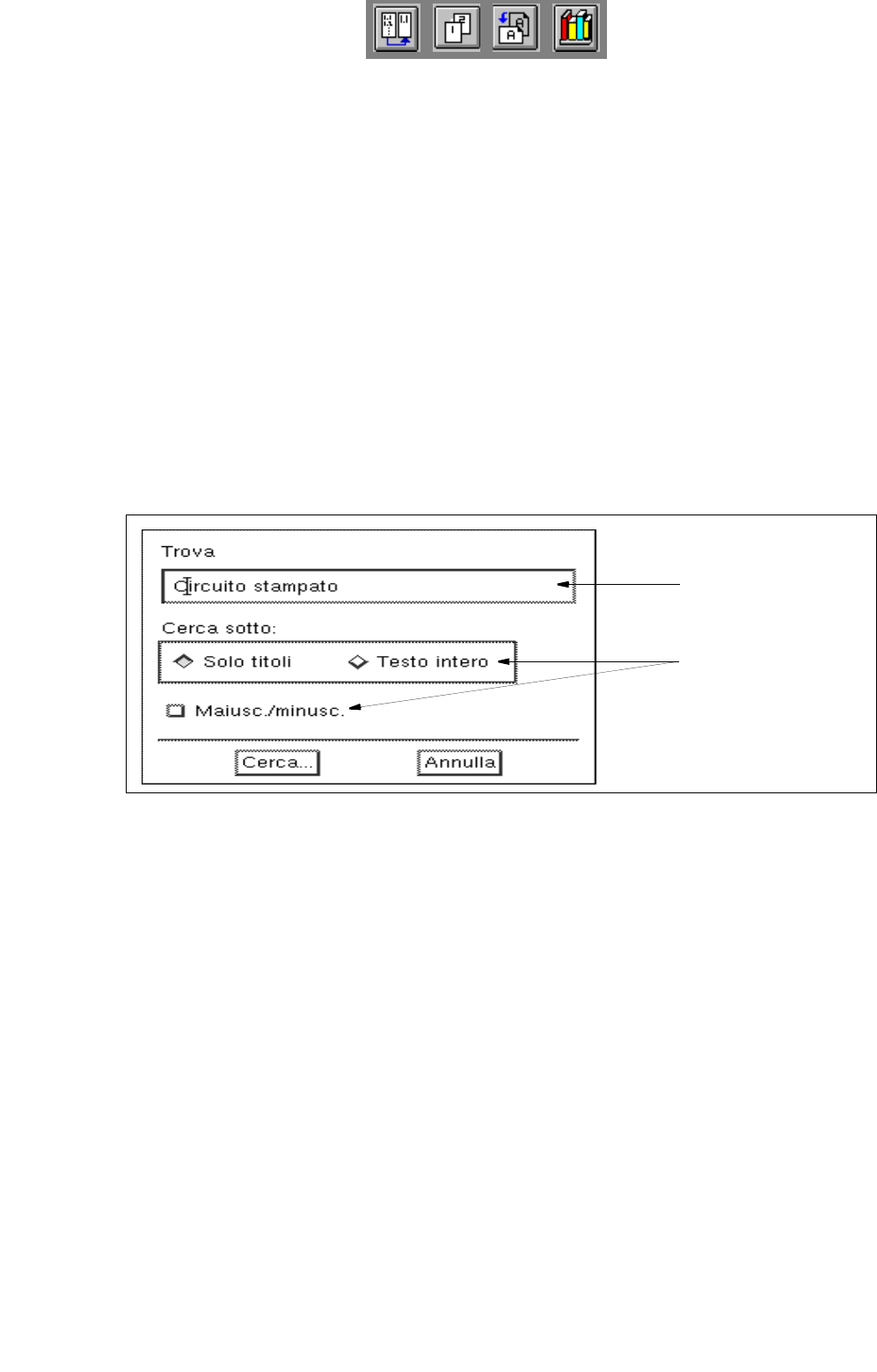

- Trova
Con ciò si apre la finestra per l’immissione del testo di ricerca.
● Fare clic sul pulsante Trova.
Si apre la seguente finestra.
● Sul campo editazione immettere il testo di ricerca.
● Attivare facendo clic il/i pulsanti per il criterio di ricerca.
La finestra si chiude.
● Fare clic sul pulsante Cerca ....
In un box viene addizionato e mostrato il numero dei termini trovati.
Una volta terminata la ricerca, il box si chiude e gli argomenti nei quali è contenuto il testo
ricercato vengono elencati su di una propria finestra.
Se non si è trovato alcun termine corrispondente, compare sul monitor una segnalazione in
merito.
Campo editazione
Criteri di ricerca
Manuale operatore del calcolatore di linea UNIX 3 Desktop (Principale)
Versione software 503.xx Edizione 02/2002 3.1 Introduzione
75
I
t I I
3 Desktop (Principale)
3.1 Introduzione
Nel presente capitolo del manuale si spiegano all'utente la composizione, la funzione e il comando del Desktop
(Principale). Il Desktop costituisce l'ambiente di lavoro dell'intero Sistema CL e compare sul monitor dopo l'avvio
del software del CL (v. cap. 2, sottocap. 2.1.1).
3.1.1 Composizione del Desktop
Il Desktop riempe tutto il monitor e non può variare la sua grandezza. L’aspetto dipende dall’avviamento del
programma CL o su modo programmazione o su modo controllo. Il modo viene fissato già al momento
dell’installazione del software CL (v. cap. 1), può però venire commutato servendosi del menu OPZIONI (v.
sottocap. 3.2.1.2). A seconda del modo utente impostato si possono compiere diversi compiti grazie agli
strumenti sul Desktop.
- Sul Modo a programmazione il Desktop offre all’utente tutti gli strumenti per poter definire completa-
mente un prodotto e controllarne l’espletazione.
- Sul Modo a controllo il Desktop offre all’utente gli strumenti solo in forma di icone delle quali
abbisogna per la produzione (controllo). Gli ulteriori strumenti sono attivabili tramite le voci di menu
"PRODOTTO" e "MEZZI PRODUZIONE" (v. sottocap. 3.2.1.4 e sottocap. 3.2.1.5).
3 Desktop (Principale) Manuale operatore del calcolatore di linea UNIX
3.1 Introduzione Versione software 503.xx Edizione 02/2002
76
I
t I I

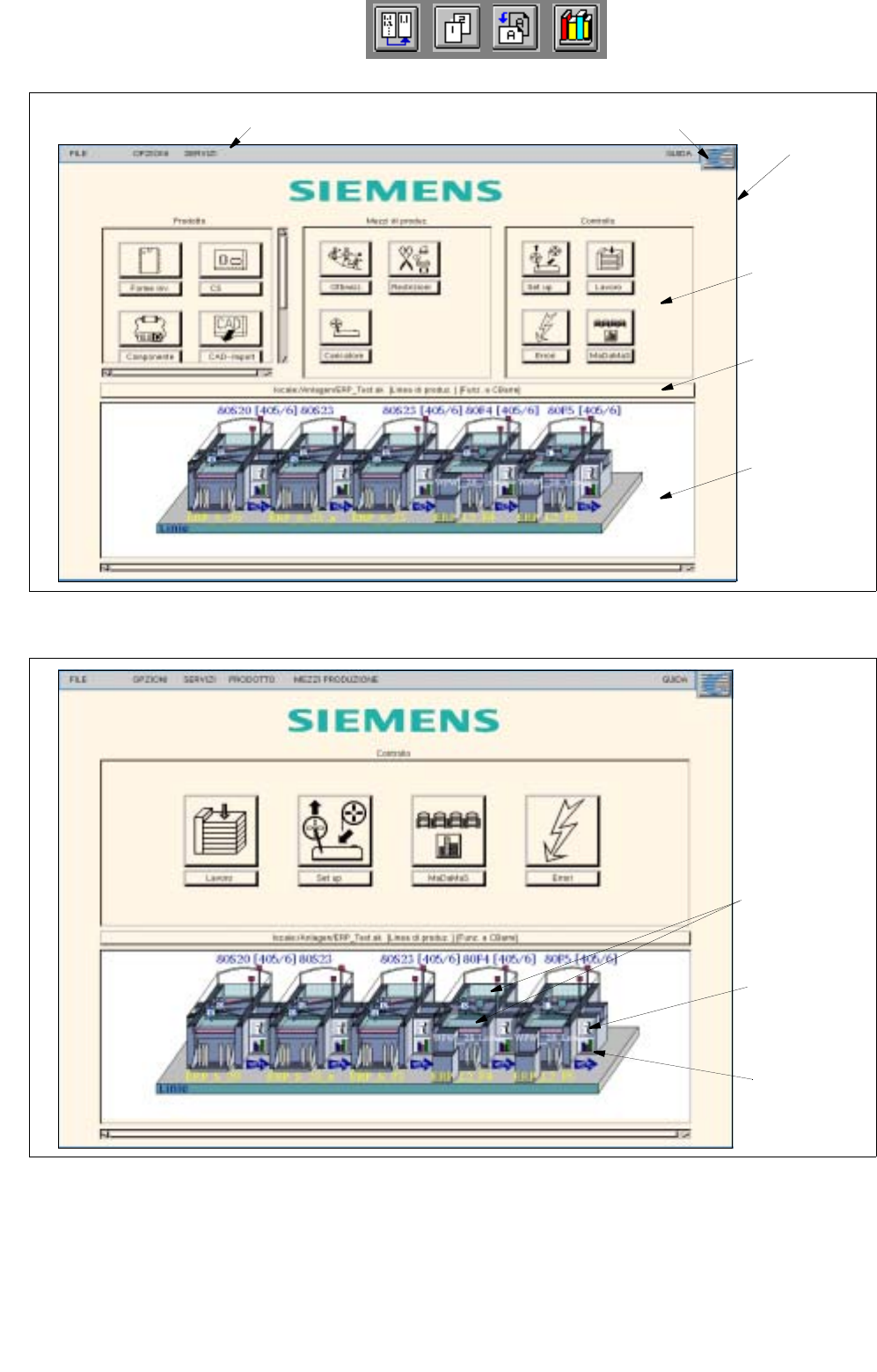

Fig. 3.1.1 Composizione del Desktop nel modo a programmazione
Fig. 3.1.2 Composizione del Desktop sul modo a controllo
Barra del menu del Desktop Simbolo SMD
Gruppo
Pulsante di
(configuraz.
linea
attuale)
Menu
Zona
visualizzaz.
selezione
della linea
principale
principale
Zone caricatori
Simbolo "i" per
Controllore di
macchina
Simbolo
diagramma
MaDaMaS
a barre per
