Manuale operatore del calcolatore di linea UNIX 16 MaDaMaS Versione software 503.xx Edizione 02/2002 16.2 Ambiente di valutazione MaDaMaS 505 I t I I AVVISO Le copie permanenti create con l’opzione "S tampa su un fi…
16 MaDaMaS Manuale operatore del calcolatore di linea UNIX
16.2 Ambiente di valutazione MaDaMaS Versione software 503.xx Edizione 02/2002
504
I
t I I
16.2.2 Menu FILE
Al presente sottocap. viene spiegata solo la voce di menu "Stampa". Per le ulteriori voci di menu si rimanda
all’ampia spiegazione al cap. 2.
16.2.2.1 Impostare le opzioni stampa
- Stampa
Questa voce di menu comprende le opzioni "Copia permanente" e "Stampa grafica".
Con l’opzione "Copia permanente" viene emessa una stampa della finestra di valutazione corrente o
sulla stampante impostata sotto "OPZIONI --> Stamp. Drucker" o scritta su un file.
Con l’opzione "Stampa grafica" la valutazione corrente viene emesa completamente sulla stampante
selezionata.
Creare la copia permanente:
● Fare clic su FILE --> Stampa --> Copia permanente.
Si apre la seguente finestra per l’impostazione delle opzioni stampa.
● Attivare il pulsante Invia alla stampante qualora la copia permanente vada emessa sulla
stampante.
● Fare clic su OK.
Si chiude la finestra e si stampa la finestra corrente di valutazione.
● Attivare il pulsante Stampa su un file qualora la copia permanente vada stampata su un file.
● Fare clic sul pulsante accanto al formato richiesto del file.
● Fare clic su OK.
La finestra si chiude e la copia permanente viene memorizzata (dopo un doppio segnale acu-
stico) sotto il path "u/ImportExport" come file con il nome della finestra di valutazione corrente e il
formato impostato.
Nome del
File stampa
Formato del
File stampa
Pulsante di
comando
Manuale operatore del calcolatore di linea UNIX 16 MaDaMaS
Versione software 503.xx Edizione 02/2002 16.2 Ambiente di valutazione MaDaMaS
505
I
t I I
AVVISO
Le copie permanenti create con l’opzione "Stampa su un file" vengono indicate come file sul Partner
dati Import/Export e possono venire copiate grazie al Manager dati (v. cap. 4).
I file vengono identificati tramite il loro nome (ad es. "abholsicherheit.gif ovvero "abholsicherheit.tiff).
Fa eccezione la finestra "Vista d’insieme", viene infatti memorizzata sotto il nome "startpicture.gif"
ovvero "startpicture.tiff".
Avviare la stampa grafica:
● Fare clic su FILE --> Stampa --> Stampa grafica.
La valutazione corrrente viene emessa sulla stampante.
16.2.3 Menu RAPPRESENTAZIONI
Grazie alle opzioni di questo menu si può selezionare la forma di valutazione.
AVVISO
Se sul menu si seleziona una forma di valutazione, si deve selezionare anche il periodo (la base di tempo)
giacentene alla base. La fine di questo periodo è il momento corrente, l’inizio può venire impostato grazie alle
tre icone in alto sulla zona comandi (v. sottocap. 16.2.5).
- Forma di valutazione "Vista d’insieme"
● Selezionare RAPPRESENTAZIONI --> Vista d’insieme.
Viene indicato lo stato attuale di ogni stazione della linea dall’ultimo periodo impostato sotto
"Base di tempo" (v. sottocap. 16.2.6).
- Forma di valutazione "Sicurezza di prelievo" (possibile solo per le stazioni di montaggio)
● Selezionare RAPPRESENTAZIONI --> Sicur. prelievo
Per tutte le stazioni della linea vengono indicate le somme dei CO montati, errori di identificazione
e di vuoto dall’ultimo periodo impostato sotto "Base di tempo" (v. sottocap. 16.2.7).
- Forma di valutazione "Disponibilità" (possibile per tutte le stazioni)
● Selezionare RAPPRESENTAZIONI --> Disponibilità.
Viene indicata la disponibilità di tutte le stazioni della linea dall’ultimo periodo impostato sotto
"Base di tempo" (v. sottocap. 16.2.8).
- Forma di valutazione "Resa" (possibile solo per stazioni di montaggio)
● Selezionare RAPPRESENTAZIONI --> Resa.
Viene indicata la resa di tutte le stazioni di montaggio della linea dall’ultimo periodo impostato
sotto "Base di tempo" (v. sottocap. 16.2.9).
16 MaDaMaS Manuale operatore del calcolatore di linea UNIX
16.2 Ambiente di valutazione MaDaMaS Versione software 503.xx Edizione 02/2002
506
I
t I I

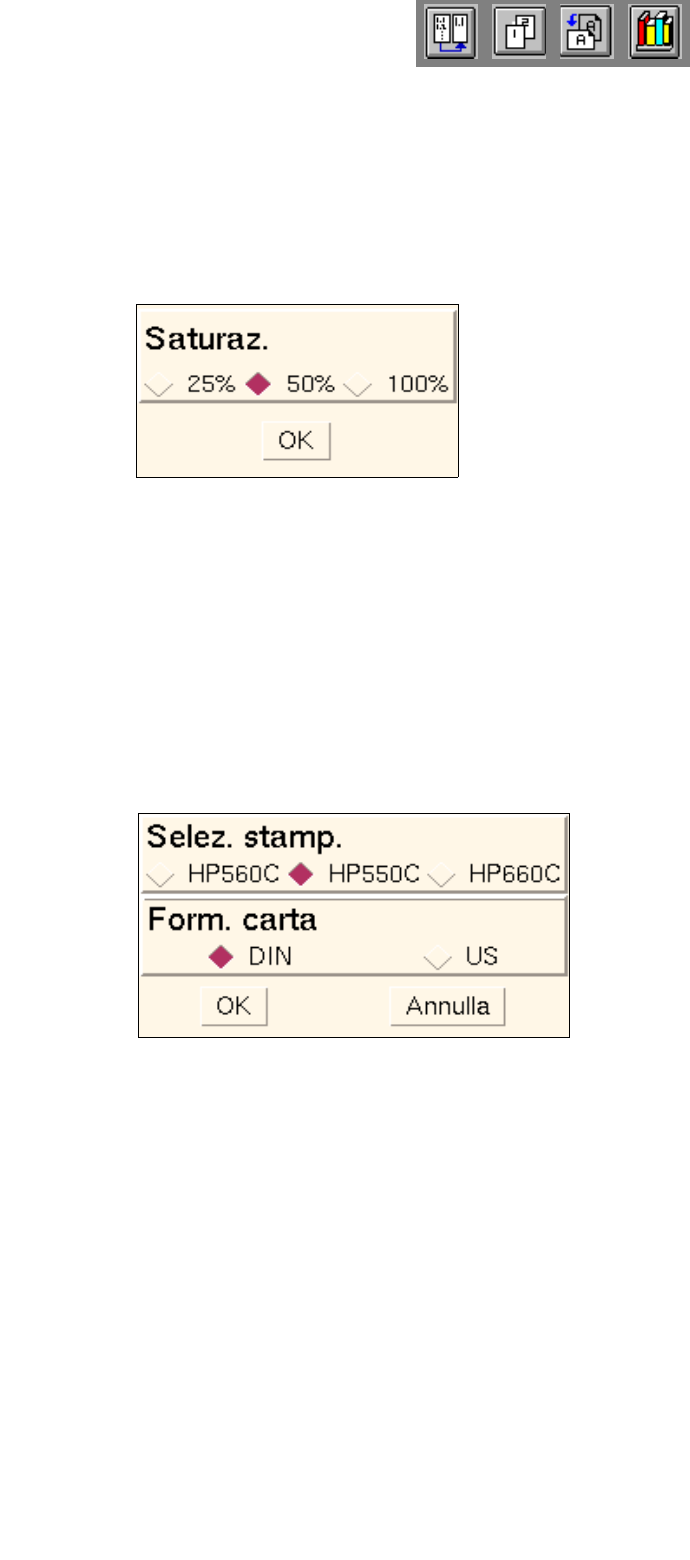

16.2.4 Menu OPZIONI
- Colori
Con ciò si può variare su 3 stadi l’intensità di colore (saturazione) delle rappresentazioni grafiche.
● Selezionare OPZIONI --> Colori
Si apre la seguente finestra.
● Fare clic sul pulsante davanti al valore richiesto.
● Confermare con OK.
Si chiude la finestra. Le grafiche rappresentate sulla zona visualizzazione vengono indicate
nell’intensità selezionata.
- Stamp.
Con ciò si può selezionare una stampante installata sul Sistema CL sulla quale vanno stampati i dati
MaDaMaS. Si può inoltre impostare il formato carta necessario.
● Selezionare OPZIONI --> Stamp.
Si apre la seguente finestra.
● Attivare il pulsante relativo davanti alla stampante e al formato carta richiesti.
● Confermare con OK.
Si chiude la finestra.
