Manuale operatore del calcolatore di linea UNIX 11 Mezzi di produzione / Ottimizzazione
Versione software 503.xx Edizione 02/2002 11.4 Dialogo di ottimizzazione
359
I
t I I
11.4.4 Zona comandi "Azioni"
Sulla zona comandi "Azioni" sono rappresentate le icone grazie alle quali si può avviare ed interrompere
l’ottimizzazione di un File batch nonché farsi rappresentare i risultati dell’ottimizzazione.
- Avvia ottimizzazione
Facendo clic su questa icona si avvia l’ottimizzazione.
● Fare clic su
● Fare clic sul File batch che va ottimizzato.
Si avvia l’ottimizzazione. L’esecuzione del processo di ottimizzazione può essere seguito sul Box-
INF. Lo stato del File batch viene descritto con "in esecuzione".
Una volta conclusa l’ottimizzazione con successo, lo stato del File di batch è „ottimizzato“.
- Annulla l’ottimizzazione
Facendo clic su questa icona si può interrompere il processo di ottimizzazione in corso.
● Fare clic su
● Fare clic sul File batch che sta giusto venendo ottimizzato.
Viene interrotta l’ottimizzazione in corso. Lo stato del File batch è ora "interrotto".
Dopo una interruzione, l’ottimizzazione di detto File di batch può venire riavviata in qualsiasi
momento.
- Mostra risultati
Con questa icona si possono rappresentare i risultati di ottimizzazione dell’allestimento per tutto il File
di batch nonché per i singoli lavori di un File di batch. Inoltre si possono rappresentare i risultati del
test di
fattibilità dei singoli lavori.
Rappresentazione dei risultati dell’ottimizzazione
per tutto il File di batch:
● Fare clic su
● Fare clic sul File batch del quale devono venire rappresentati i risultati.
I risultati di ottimizzazione vengono rappresentati sulla finestra „Risultati di ottimizzazione per xx.lose“
(v. fig. 11.4.3).
11 Mezzi di produzione / Ottimizzazione Manuale operatore del calcolatore di linea UNIX
11.4 Dialogo di ottimizzazione Versione software 503.xx Edizione 02/2002
360
I
t I I

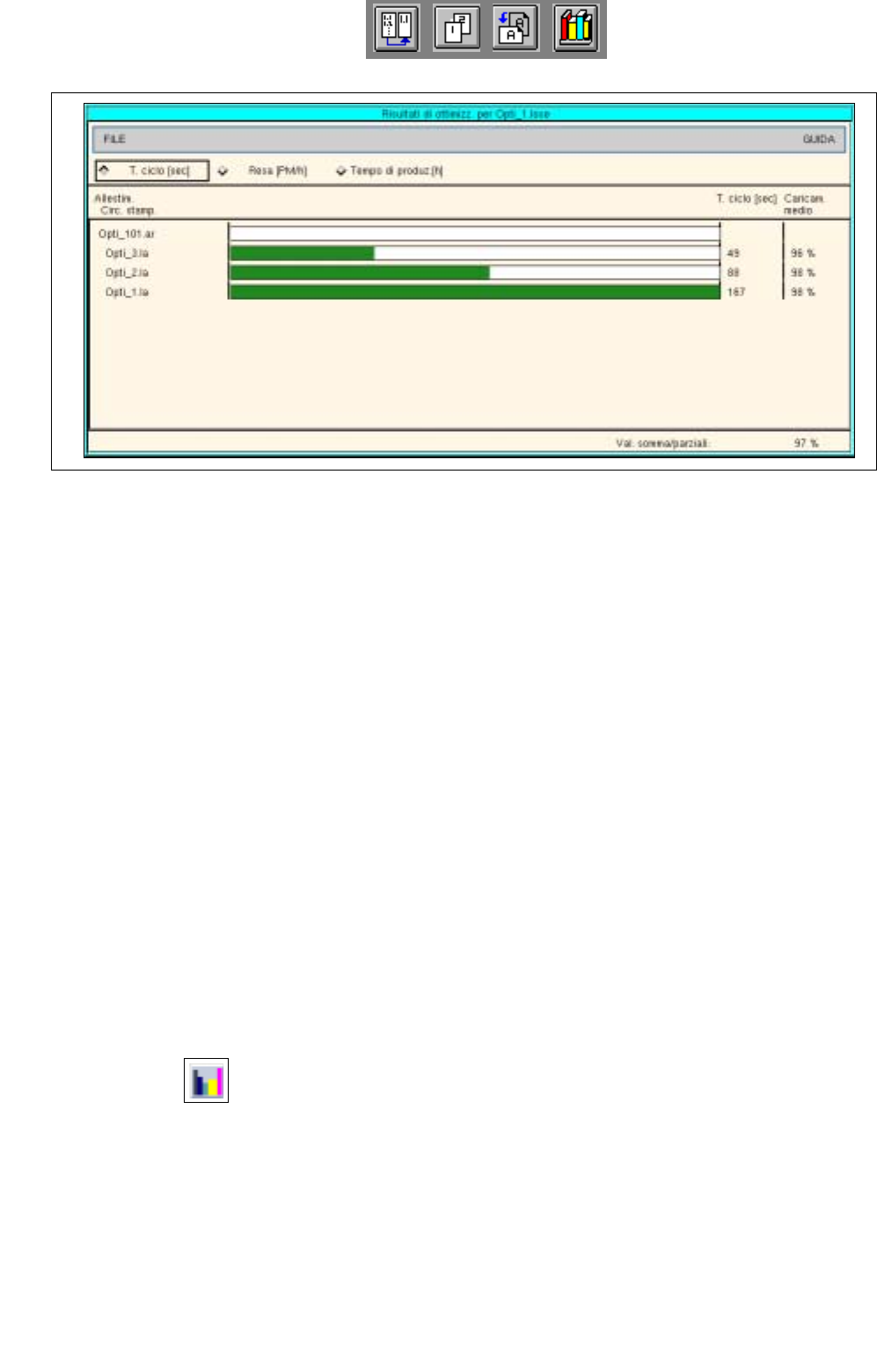

Fig. 11.4.3 Finestra „Risultati di ottimizzazione per xx.lose“ di un File di batch
Sulla finestra „Risultati di ottimizzazione per xx.lose“ si possono richiamare i seguenti risultati:
- T. ciclo [sec]: attivando questo pulsante viene visualizzato il tempo ciclo atteso dall’ottimizzazione,
vale a dire il tempo di montaggio (in secondi) di tutti i circuiti stampati di un File di batch.
- Resa [PM/h]: attivando questo pulsante viene visualizzata la resa della linea attesa dall’ottimizza-
zione (in componenti pro ora) di tutti i circuiti stampati di un File di batch.
- Tempo di produz. [h]: attivando questo pulsante viene visualizzato il tempo di produzione (in ore)
atteso dall’ottimizzazione di tutti i circuiti stampati di un File di batch. Le barre gialle mostrano la
durata del tempo di modifiche da un allestimento all’altro.
● per i singoli lavori:
Avviso: non appena è stato eseguito un test di fattbilità per il File di batch o un lavoro, qui non ven-
gono rappresenati i risultati dell’ottimizzazione, bensì i risultati della fattibilità. Lo si può leggere sulla
intestazione della finestra e lo si riconosce dai colori del diagramma dei risultati: i risultati dell’ottimiz-
zazione vengono infatti rappresentati in blu e rosa, mentre invece i risultati della fattibilità vengono
rappresentati in verde e rosso.
● Fare clic su .
● Fare clic su un File di batch che contiene il lavoro i cui risultati vanno rappresentati.
I risultati dell’ottimizzazione vengono rappresentati sulla finestra „Risultati di ottimizzazione per
xx.lose“ (v. fig. 11.4.3).
● Sul diagramma fare clic sulla barra verde del lavoro.
I risultati dell’ottimizzazione vengono rappresentati sulla finestra „Risultati di ottimizzazione per xx.la“
(v. fig. 11.4.4).
● Per stampare: sul menu FILE fare clic sull’opzione Stampa
Il file viene emesso sulla stampante allacciata.
Manuale operatore del calcolatore di linea UNIX 11 Mezzi di produzione / Ottimizzazione
Versione software 503.xx Edizione 02/2002 11.4 Dialogo di ottimizzazione
361
I
t I I

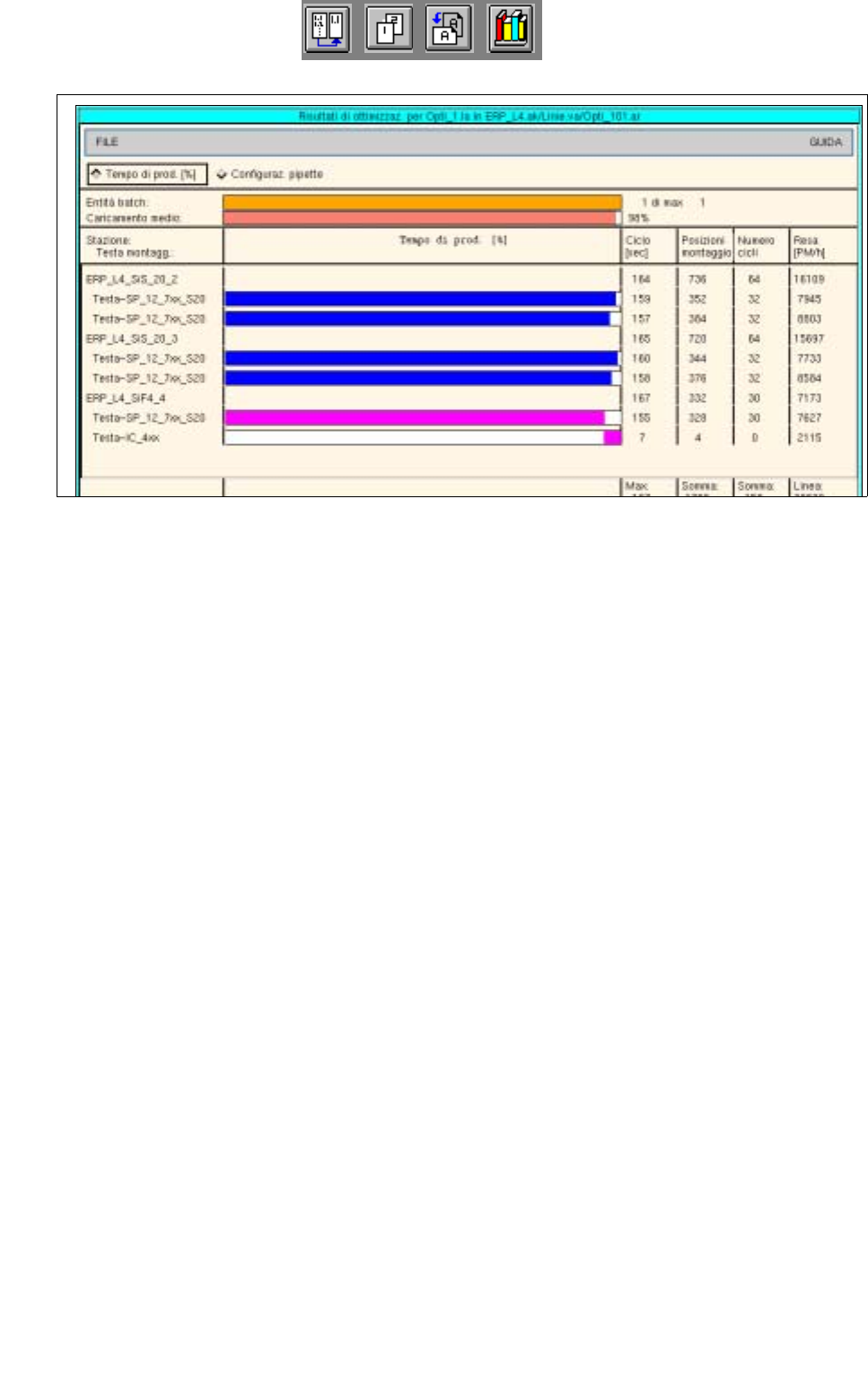

Fig. 11.4.4 Finestra „Risultati di ottimizzazione xx.la“ per un lavoro
Sulla finestra „Risultati di ottimizzazione per xx.la“ si possono richiamare i seguenti risultati:
Risultati generali
- Entità batch: indica il rapporto dell’entità batch del circuito stampato selezionato nei confronti
dell’entità batch massima entro il File batch.
- Caricamento medio: indica il valore medio dei tempi di montaggio per testa riferito al tempo di
montaggio della testa di montaggio più lenta.
Tabella di caricamento
Per ogni stazione, per ogni testa di montaggio e per la linea intera i risultati dell’ottimizzazione sono
rappresentati sulle colonne a seguito. In questa rappresentazione la barra verde rispettivamente blu indica
i tempi di produzione delle singole teste e la barra in rosso rispettivamente rosa indica la testa di montaggio
determinante il tempo ciclo.
- Tempo di prod. [%]: indica a barre il tempo di produzione per ogni testa di montaggio. La barra rossa
indica quali teste di montaggio abbiano il tempo di produzione più lungo
- Ciclo [sec]: indica in secondi il ciclo (tempo di produzione) di ogni testa di montaggio e il ciclo totale
di ogni stazione. Il ciclo totale della linea comprende inoltre tutti i tempi d’attesa e i tempi di trasporto.
- Posizioni montaggio: indica le posizioni di montaggio per testa di montaggio e il numero totale delle
posizioni di montaggio di ogni stazione e della linea intera.
