16.2.8.5 Forma di valutazione "Distribuzione degli eventi"
Sul diagramma della forma di valutazione "Distribuzione eventi" vengono elencati tutti gli eventi (v. sottocap.
16.1.1.1) verificatisi durante il periodo di valutazione (periodo totale di osservazione). Per ogni evento
verificatosi vengono indicate la durata e il ripetersi, vale a dire quante volte sia occorso. Sul diagramma a barre
corrispondente viene inoltre rappresentata la quota di tempo dell’evento rispetto al periodo di valutazione
nonché la quota che detto evento assume rispetto al numero totale degli eventi verificatisi (frequenza
dell’accaduto).
Ad es., un evento può accadere molto raramente ma avere una quota di tempo notevole. D’altra parte invece
possono figurare spesso degli eventi che dal punto di vista del tempo non hanno importanza rilevante. In questo
modo si possono rilevare soprattutto fermate condizionate dall’organizzazione e procedere alle misure
necessarie alla loro rimozione.
La forma di valutazione "Distribuzione eventi" viene richiamata sul diagramma "Disponibilità". E‘ possibile solo
per le singole stazioni.
- Richiamare la forma di valutazione "Distribuzione eventi" per una stazione
● Fare clic sulla barra gialla sul diagramma "Disponibilità" della stazione richiesta
(v. fig. 16.2.5). Viene indicata la distribuzione degli eventi per la stazione selezionata
(v. fig. 16.2.6).

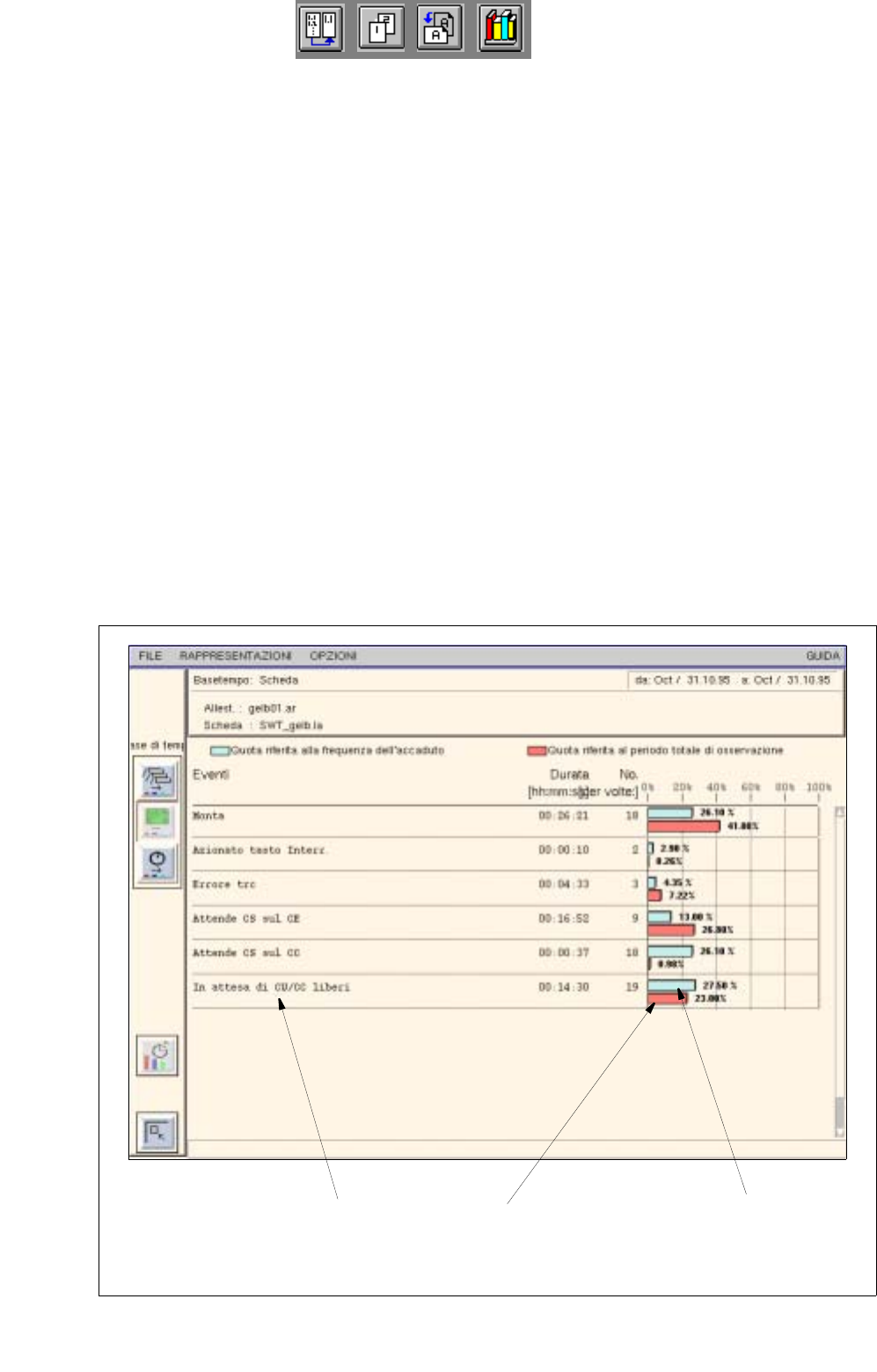

Fig. 16.2.6 Ambiente di valutazione - forma di valutazione "Distribuzione eventi" per una stazione
Evento
Quota di tempo dell’evento
riferita al periodo di
valutazione
Quota dell’evento
riferita al numero totale
degli eventi verificatisi
16 MaDaMaS Manuale operatore del calcolatore di linea UNIX
16.2 Ambiente di valutazione MaDaMaS Versione software 503.xx Edizione 02/2002
520
I
t I I
Spiegazioni sul diagramma "Distribuzione degli eventi":
Per ogni tipo di evento verificatosi nel periodo di valutazione viene rappresentata una riga. Ogni riga è suddivisa
in tre colonne ed una grafica a barre.
1a Colonna: Eventi
nome dell’evento
2a Colonna Durata [hh:mm:ss]
durata totale (Σ di tutti i tempi) che la stazione ha perso per l’evento
3a Colonna: No.
numero degli eventi verificatisi
Diagramma a barre: la barra superiore (blu) rappresenta la quota dell’evento sul numero totale
degli eventi verificatisi (frequenza dell’accaduto).
La barra inferiore (rossa) rappresenta la quota di tempo dell’evento riferita
al periodo di valutazione.
AVVISO
Qualora si siano verificati più eventi di quanti si possano rappresentare sulla zona visualizzazione, sul
bordo destro appare una barra di scorrimento con la quale si può spostare l’area di rappresentazione.
- Finire la forma di valutazione "Distribuzione deglie eventi"
● Fare clic sull’icona
Viene nuovamente rappresentata la forma di valutazione "Disponibilità".
