8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
250
I
t I I
8.1.1.4 Sistema coordinate dei CS
- Ogni circuito stampato è strutturato gerarchicamente. Ad ogni elemento (tipo di CS) della struttura è
assegnato un sistema di coordinate ad assi parallele ai lati esterni dell'elemento della struttura.
- I sistemi di coordinate dei singoli elementi della struttura (tipi di CS) in superficie sono spostati e rotati.
Sono collegati tra di loro tramite un vettore (v. fig. 8.1.2).
Un angolo indica la posizione di rotazione reciproca dei sistemi di coordinate.
- Il sistema di coordinate esterno dell'intero circuito stampato giace parallelo alle assi del sistema di
coordinate della macchina.
- L'angolo tra il sistema di coordinate della macchina e quello del circuito stampato può misurare 0°,
90°, 180° oppure 270°.
- L'angolo tra i sistemi di coordinate delle ulteriori strutture inferiori dei CS è a piacere. Viene indicato
con 1/100°.
- L'angolo di rotazione viene indicato contro il senso orario (v. fig. 8.1.2). Ciò vale per tutte le indicazioni
degli angoli!
Fig. 8.1.2 Esempio "Sistema di coordinate del CS" (posizione del CS nella macchina = 0)
Punto zero del circuito stampato
Sistema di coordinate della macchina
Direzione di
Vettore
Angolo di
trasporto del CS
rotazione

Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
251
I
t I I
- I vettori delle posizioni di montaggio, delle fiducial della scheda e degli ink dot partono dal punto zero
di ogni singolo tipo di CS.
- I vettori delle fiducial della scheda delle posizioni di montaggio partono dalla posizioni di montaggio.
Fig. 8.1.3 Esempio "Coordinate per le posizioni di montaggio, le fiducial della scheda, gli ink dot"
Posizione di montaggio
Fiducial della scheda (FS)
Ink dot
Vettori
Direzione di
Sistema di coordinate della macchina
FS per
Punto zero del circuito stampato
riconoscimento
del CS
trasporto

8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
252
I
t I I
8.1.2 Avvio dell'Editore circuiti stampati
- L'Editore CS viene lanciato nel "Modo a programmazione" facendo clic sull'icona CS sul Desktop
oppure tramite il Manager dati (v. cap. 4).
- Qualora sia stato installato il programma CL per il "Modo a controllo", si può lanciare l'Editore CS
tramite il menu Desktop "Prodotto" oppure tramite il Manager dati.

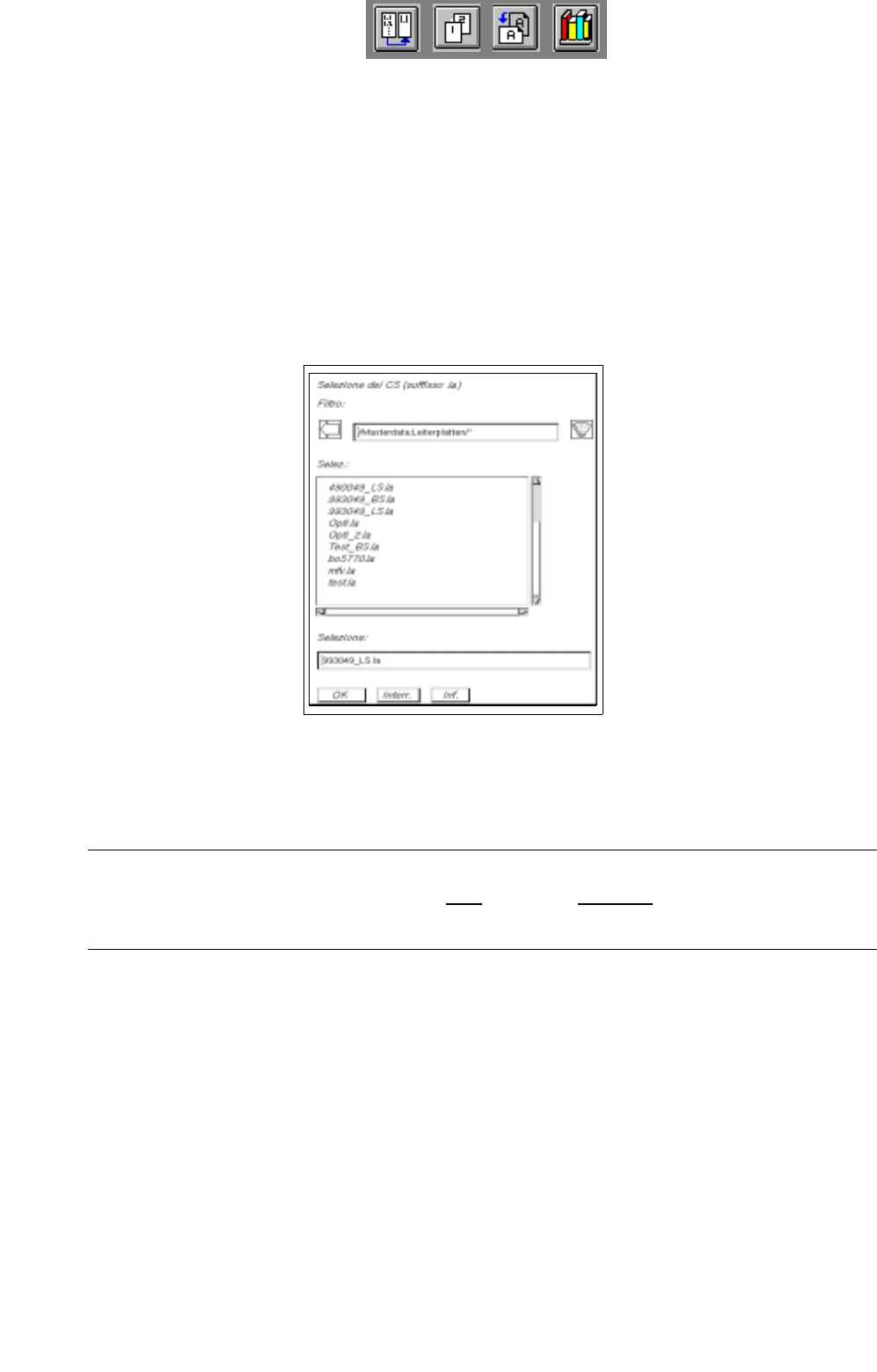

● Fare clic sull'icona CS sul Desktop (oppure sulla voce "Editore CS" sul menu "PRODOTTO").
Si apre il FSB con la selezione dei file di tutti i circuiti stampati già definiti.
● Selezionare con doppio clic il nome "xxx.la" del circuito stampato richiesto, oppure immettere
sulla tastiera il nuovo numero e confermare con OK.
Si apre la finestra di applicazione dell'Editore CS, cosiddetto Editore strutture (v. fig. 8.1.4)
AVVISO
Il nome del circuito stampato può contenere al max.
20 segni, ivi compreso il suffisso ".la". Assegnando il
nome osservare che alcuni segni non possono venire impiegati, v. a proposito il cap. 2, sottocap. 2.3.
