6 Prodotto / Forma involucri Manuale oper atore d el calcolatore di linea UNIX 6.1 Editore forma involucri (Editore GF) V ersione software 503.xx Edizione 02/2002 208 I t I I - SST numero "1 1" telecamera Fli p…
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
207
I
t I I
Dati generali dei tipi sistemi di sensori (SST) a disposizione
- SST numero "2"
telecamera CO HS-180
dimensione CO (superficie di contatto piccola) 43 x 43 mm
dimensione CO (superficie di contatto grande) 50 x 50 mm
campo visione telecamera 35 x 35 mm
risoluzione 74 µm/Pixel
spaziatura min. pin 0,4 mm
- SST numero "3"
modulo di coplanarità HS-180
- SST numero "6"
telecamera RV SIPLACE 80S-15/F3
dimensione CO 14 x 14 mm
campo visione telecamera 18 x 18 mm
risoluzione 54 µm/Pixel
spaziatura min. pin 0,5 mm
illuminazione telecamera 2 livelli di illuminazione programmmabili
- SST numero "7"
telecamera IC SIPLACE 80F3/F
4
dimensione CO 55 x 55 mm
campo visione telecamera 38 x 38 mm
risoluzione 74 µm/Pixel
spaziatura min. pin 0,4 mm
illuminazione telecamera 3 livelli di illuminazione programmmabili
- SST numero "8"
modulo di coplanarità SIPLACE 80F3/F
4
- SST numero "9"
telecamera RV SIPLACE 80S-15/F3
dimensione CO 14 x 18 mm
campo visione telecamera 19 x 25 mm
risoluzione 54 µm/Pixel
spaziatura min. pin 0,5 mm
illuminazione telecamera 2 livelli di illuminazione programmmabili
- SST numero "10"
telecamera IC Fine Pitch SIPLACE 80F3/F
4
dimensione CO 38 x 38 mm
campo visione telecamera 26,4 x 26,4 mm
risoluzione 55 µm/Pixel
spaziatura min. pin 0,3 mm
illuminazione telecamera 3 livelli di illuminazione programmmabili
6 Prodotto / Forma involucri Manuale operatore del calcolatore di linea UNIX
6.1 Editore forma involucri (Editore GF) Versione software 503.xx Edizione 02/2002
208
I
t I I
- SST numero "11"
telecamera Flip-Chip SIPLACE 80F3/F
4
dimensione CO 20 x 20 mm
campo visione telecamera 12,2 x 9,2 mm
risoluzione 20 µm/Pixel
spaziatura min. pin 0,2 mm
raggio bump min. in caso di BGA 0,04 mm
illuminazione telecamera 3 livelli di illuminazione programmmabili
- SST numero "12"
telecamera RV (testa da 12) SIPLACE 80S-20/23/HS-50/F
4
dimensione CO 18 x 18 mm
campo visione telecamera 24 x 24 mm
risoluzione 50 µm/Pixel
spaziatura min. pin 0,5 mm
raggio bump min. in caso di BGA 0,2 - 0,25 mm
illuminazione telecamera 3 livelli di illuminazione programmmabili
- SST numero "13"
telecamera RV (testa da 6) SIPLACE 80F
4
dimensione CO 32 x 32 mm
campo visione telecamera 39 x 39 mm
risoluzione 81 µm/Pixel
spaziatura min. pin 0,5 mm
raggio bump min. in caso di BGA ca. 200 µm
illuminazione telecamera 2 livelli di illuminazione programmmabili
- SST numero "14"
telecamera Flip-Chip (testa da 6) SIPLACE 80F
5
dimensione CO 15 x 15 mm
campo visione telecamera 19,2 x 19,2 mm
risoluzione 20 µm/Pixel
spaziatura min. pin 0,5 mm
raggio bump min. in caso di BGA 0,2 - 0,25 mm
illuminazione telecamera 3 livelli di illuminazione programmmabili
- SST numero "17"
modulo di coplanarità SIPLACE 80F
5
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
209
I
t I I
6.1.2.8 Zona visualizzazione - vista "Dati di elaborazione“
- Se sulla zona comando è attivato il pulsante "Tipo sensore", sulla zona visualizzazione verranno rappre-
sentati tutti i tipi di sistemi sensori creati (v. fig. 6.1.5).
- Se sulla zona comando è attivato il pulsante "Pipetta", verranno visualizzati i numeri di tutte le pipette
create e l’accelerazione di volta in volta impostata in % (v. fig. 6.1.9).
Ad ogni pipetta (ad eccezione del tipo 3xx) sono allocati propri elementi di comando, grazie ai quali si pos-
sono intraprendere le impostazioni per l’esecuzione speciale "Accelerazione" (v. sottocap. 6.1.2.9) .
Composizione della zona visualizzazione impostando "Pipetta"

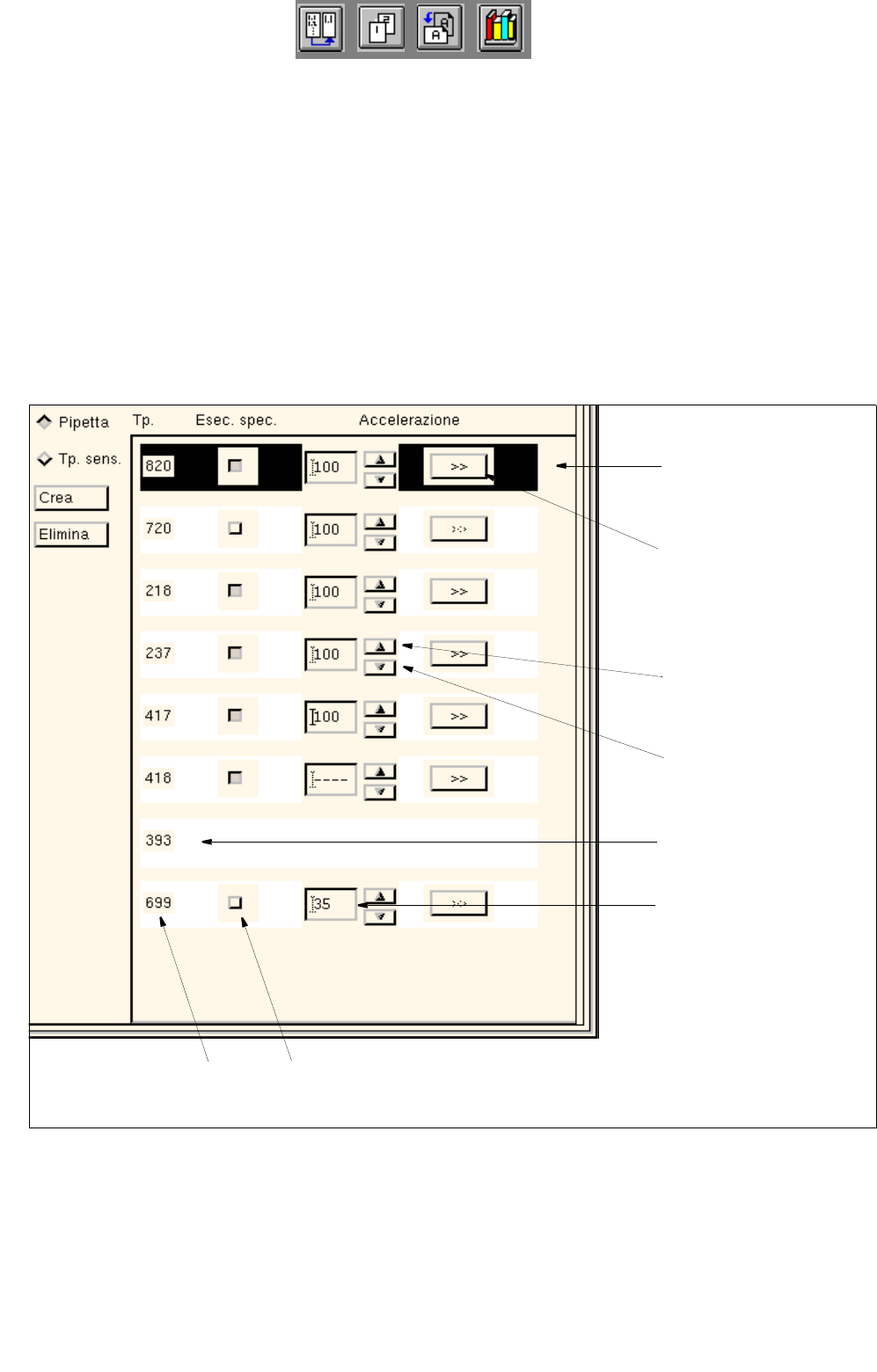

Fig. 6.1.9 Zona visualizzazione - impostazione "Pipetta"
pulsante di comando ">>
"
pulsante per
pipetta
selezionata
pulsante a freccia
pulsante a freccia
(aumenta valore
(diminuisce valore
numero
campo editaz./visualiz.
(richiamo finestra dial. per im
impost. individ. d. assi)
acceler.)
acceler.)
esecuz. speciale non pos
s.
per questo tipo di pipetta
valore di acceleraz. [%]
esecuz. speciale "Accelerazione"pipetta
