8.1.6 Finestra dell’Editore posizione di montaggio (PM)
Per ogni tipo di CS prodotto si può aprire un Editore posizione di montaggio (v. descrizione a pag. 8 - 256).
A seguito si spiegano le zone della finestra dell'Editore posizione di montaggio e le loro funzioni.
Fig. 8.1.11 Finestra "Editore PM"
La finestra è suddivisa come segue:
- Barra del menu
- Zona editazione
- Zona comandi
Barra del menu
Zona editazione
Zona comandi
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
284
I
t I I
Barra del menu
La barra del menu comprende i menu "FILE, "EDITA, "SERVIZI" e "GUIDA".
Il menu "EDITA" è descritto completamente al sottocap. 8.1.6.1, il menu "SERVIZI" invece al sottocap. 8.1.6.2.
AVVISO
Dato che i menu "FILE" e "GUIDA" sono qui simili per funzione e comando ad altri casi di applicativi del Calco-
latore di linea, vengono descritti una sola volta ampiamente al cap. 2.
Zona editazione (v. sottocap. 8.1.6.3)
Sulla zona editazione della finestra dell'Editore posizione di montaggio (v. fig. 8.1.11), si può stendere per ogni
tipo di circuito stampato selezionato sull'Editore strutture un apposito programma di montaggio. Questi
comprende le posizioni dei componenti da assemblare (riferite al punto zero, v. fig. 8.1.3) e i set fiducial scheda
eventualmente occorrenti al riconoscimento della posizione di un componente.
Un programma di montaggio approntato può anche venire rilevato da un altro tipo di CS e modificato se
necessario. E' inoltre possibile copiare solo le parti di un programma di montaggio necessarie ad un altro tipo
di CS.
Zona comandi (v. sottocap. 8.1.6.4)
Ogni comando su questa zona viene simbolizzato da una icona. Grazie ai quali si possono revisionare, cercare
e sostituire i dati PM immessi ed eventualmente odinati per numeri di livelli.
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
285
I
t I I
8.1.6.1 Menu EDITA
- Azzerrare i dati posizione di montaggio PM
Le immissioni (entry) già disponibili per il relativo tipo di CS possono venire cancellate dalla zona di
editazione.
● Fare clic su EDITA --> Reset PM.
La zona di editazione è vuota, si può quindi procedere a nuove immissioni.
AVVISO
Se si termina l'Editore CS senza "Salva" (nell'Editore strutture), richiamando nuovamente
l'Editore PM vengono visualizzati di nuovo i dati precedenti.
- Caricare PM da un tipo disponibile di CS
Con questa funzione si può caricare un programma di montaggio da un altro tipo di CS nell'Editore
PM del tipo di CS attuale.
● Sulla zona comandi dell'Editore strutture attuale attivare l'icona .
● Selezionare la struttura parziale del CS (destinazione).
● Fare clic su SERVIZI --> Editore posizioni.
Si apre l'Editore PM.
● Selezionare FILE --> Apri....
Si apre il FSB per la selezione del circuito stampato (fonte) (v. pag. 8 - 252).
● Selezionare il circuito stampato facendo doppio clic.
Si apre la finestra di applicazione del nuovo Editore strutture.
● Fare clic sulla strutture parziale del CS contenente i dati PM da copiare (fonte).
● Sull'Editore PM attuale (destinazione) attivare EDITA --> Carica PM da.

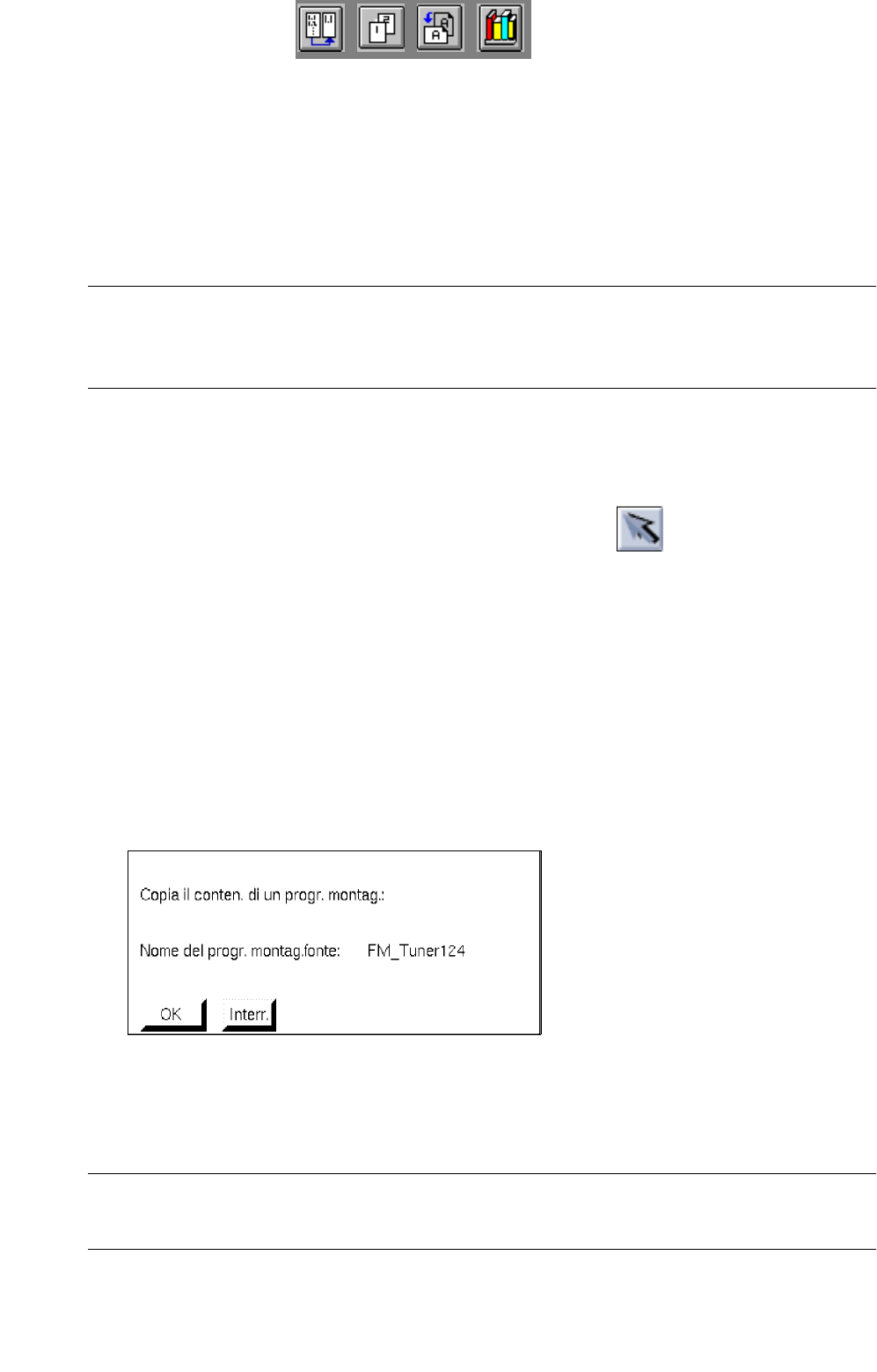

Compare il seguente box di dialogo:
● Confermare il box di dialogo con Ok.
Il programma di montaggio caricato viene visualizzato nella finestra dell'Editore PM (destina-
zione). Il programma di montaggio caricato viene mostrato sulla finestra dell'Editore posizione di
montaggio.
AVVISO
Se erano già immessi dati sulla zona editazione, questi vengono sostituiti dai dati copiati.
