12 Mezzi di produzione / Configurazione stazione e linea Manuale operatore del calcolatore di linea UNIX 12.2 Editore impianto Versione software 503.xx Edizione 02/2002 394 I t I I Fig. 12.2.2 Finestra "Configur azi…
Manuale operatore del calcolatore di linea UNIX 12 Mezzi di produzione / Configurazione stazione e linea
Versione software 503.xx Edizione 02/2002 12.2 Editore impianto
393
I
t I I
12.2.2 Configurare l’impianto parziale
Un impianto intero può essere costituito da uno o più impianti parziali. Con la configurazione dell’impianto
parziale viene a sua volta determinato quali stazioni formino insieme un impianto parziale. Si possono
configurare solo le stazioni di un impianto intero sovraordinato.
Sulla barra del menu del Desktop fare clic su SERVIZI --> Configur. linea.
Si apre la finestra di selezione "Configurazione della linea".
● Fare clic sulla casella Configur. impianto parz.
Si apre il box FSB con la Directory "Master data: Impianti".
● Selezionare con doppio clic l’impianto intero "xx.ak" entro il quale si deve configurare l’impianto
parziale. Sul box FSB vengono visualizzati tutti gli impianti parziali annessi all’impianto intero.
Modificare la configurazione disponibile:
● Selezionare l’impianto parziale "xx.va" e confermare con OK (oppure selezionare subito l’impianto
parziale facendo doppio clic). Si apre la finestra "Configurazione dell’impianto parziale" (v. fig.
12.2.2).
Sulla zona visualizzazione sono elencati i nomi di tutte le stazioni che nel configurare sono state
allocate all’impianto intero (v. sottocap. 12.2.1.1).
I nomi delle stazioni già allocate all’impianto parziale sono evidenziate in scuro.
Stendere la nuova configurazione:
● Immettere il nome "xx.va" per il nuovo impianto parziale e confermare con OK (o RETURN).
Si apre la finestra "Configurazione dell’impianto parziale" (v. fig. 12.2.2).
Sulla zona visualizzazione sono elencati i nomi di tutte le stazioni che nel configurare sono state
allocate all’impianto intero (v. sottocap. 12.2.1.1).
AVVISO
Il nome dell’impianto parziale può contenere al max.
20 segni, incluso il suffisso ".va". Alcuni segni non
possono venire usati nell’assegnare il nome, v. a proposito il cap. 2, sottocap. 2.3.
12 Mezzi di produzione / Configurazione stazione e linea Manuale operatore del calcolatore di linea UNIX
12.2 Editore impianto Versione software 503.xx Edizione 02/2002
394
I
t I I

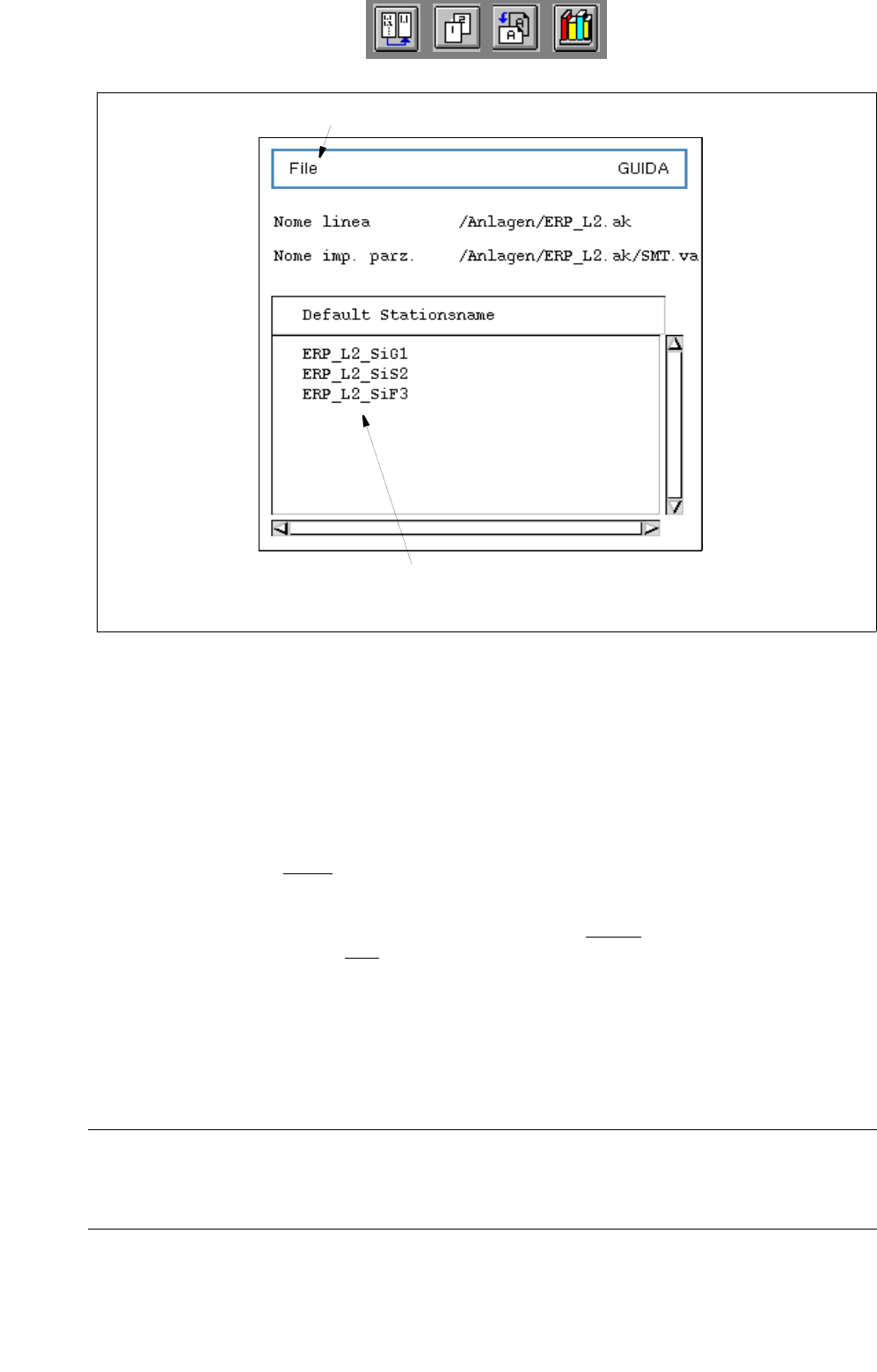

Fig. 12.2.2 Finestra "Configurazione dell’impianto parziale
Aggiungere una stazione all’impianto parziale corrente:
● Fare clic sull’immissione del nome della stazione richiesta.
L’immissione selezionata è evidenziata in scuro. La stazione viene aggiunta all’impianto parziale.
Eliminare una stazione dall’impianto parziale corrente:
● Fare clic con il tasto destro del mouse sull’immisione del nome in scuro della stazione richiesta.
L’immissione non è più evidenziata. La stazione viene eliminata dall’impianto parziale.
Se l’immissione del nome in scuro viene cliccata con il tasto sinistro
del mouse vengono eliminate
dall’impianto parziale anche tutte
le altre stazioni allocate.
Salvare la configurazione ed accettare l’impianto parziale corrente sull’impianto intero:
● Sulla barra del menu selezionare la funzione File --> Memorizza.
La configurazione dell’impianto parziale viene salvata.
L’impianto parziale viene accettato sull’impianto intero.
AVVISO
Se si sono eliminate tutte le stazioni di un impianto parziale già compreso nell’impianto intero, dopo
aver memorizzato non è più disponibile questo impianto parziale nell’impianto intero.
● Sulla barra del menu selezionare la funzione File --> Fine.
Si chiude la finestra "Configurazione dell’impianto parziale".
Barra del menu
Zona visualizzazione
(Le stazioni non sono ancora configurate nell’impianto parziale)
Manuale operatore del calcolatore di linea UNIX 12 Mezzi di produzione / Configurazione stazione e linea
Versione software 503.xx Edizione 02/2002 12.2 Editore impianto
395
I
t I I
12.2.3 Configurare un gruppo
Entro un impianto parziale, le stazioni dello stesso tipo di macchina (ad es. S20 e S23) possono venire riunite
in gruppi. Questi gruppi vengono definiti dai loro limiti. Le stazioni fino al primo limite del gruppo di un impianto
parziale ossia tra due limiti del gruppo di un impianto parziale fanno parte di un gruppo.
- In un gruppo possono trovarsi rispettivamente i tipi di stazioni HS50 o 80S15/S20/S23 o 80F/F4/F5 o G2
(stazione d’incollaggio).
- Entro un gruppo la configurazione e l’allestimento delle stazione devono essere identiche.
- Su ogni stazione entro un gruppo viene montata la stessa quota (contenuto di montaggio) di un circuito
stampato.
- Entro un gruppo i circuiti stampati vengono montati solo da una stazione. Questa stazione non viene pres-
critta dal Calcolatore di linea, bensì determinata di volta in volta dalle macchine "Lift" che si trovano tra le
stazioni di un gruppo.
- I circuiti stampati montati vengono trasportati al prossimo gruppo tramite una catena convogliatore inte-
grata nella stazione rispettiva.
NOTA
Nei gruppi configurati non viene supportata la proprietà "Whispering down the Line" che deve dunque venire
disattivata sull’Editore opzioni macchina (v. sottocap. 12.1.3).
Inoltre, sul Controllo lavori si deve sempre prescrivere il tipo di batch "I" (infinito) (v. cap. 14, sottocap.
14.2.3.7.
● Fare clic sulla barra del menu del SERVIZI --> Configur. linea.
Si apre la finestra di selezione "Configurazione linea".
● Fare clic sul pulsante di comando Configurazione gruppo.
Si aprirà il BSF sulla Directory "Stammdaten: Anlagen".
● Selezionare l’impianto intero "xx.ak" facendo doppio clic.
Nel BSF verranno ora visualizzati tutti gli impianti parziali compresi nell’impianto intero.
