AVVISO
Se si è immesso un nuovo numero GF, sopra alla finestra di applicazione dell'Editore GF si apre
dapprima la finestra apposita della selezione per il tipo di forma involucri richiesto. Come tipo default
è selezionato un "PDC".

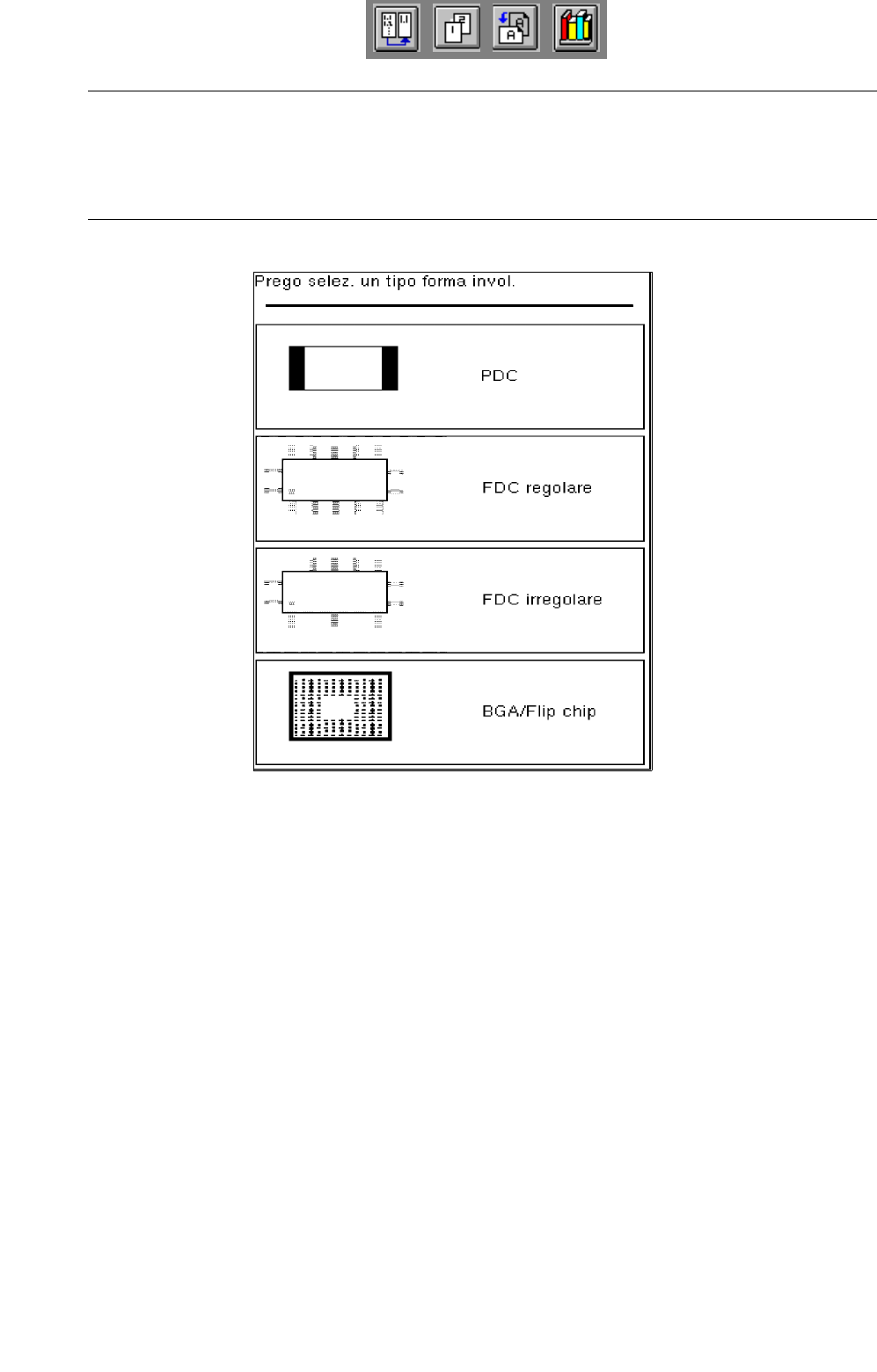

Possibilità di selezione "tipi forma involucri" in caso di nuove definizioni della forma involucri
- PDC si deve descrivere un Partial Defined Component (un CO senza piedini,
ad es. Chip o Melf)
- FDC regolare si deve descrivere un Full Defined Component (ad es. FlatPack) con
architettura regolare.
- FDC irregolare si deve descrivere un Full Defined Component con architetture irregolare.
- BGA si deve descrivere un Ball Grid Array.
● Fare clic sul tipo della forma involucri richiesto.
Si chiude la finestra di selezione e la finestra di applicazione dell'Editore GF viene
rappresentata con il tipo di forma involucri selezionato.
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
189
I
t I I
6.1.2 Finestra di applicazione dell'Editore forma involucri
A seconda che si debbano editare dati di visione o di trattamento, si determina la composizione della finestra
di applicazione selezionando l'opzione richiesta sulla zona impostazioni (v. sottocap. 6.1.2.2).
AVVISO
La finestra di applicazione dell'Editore forma involucri viene sempre rappresentata dapprima con la visualizza-
zione dei dati di visione.
● Fare clic su Dati Vision ovvero Dati di elaborazione.
La finestra di applicazione si compone corrispondentemente (v. fig. 6.1.1 e fig. 6.1.4).

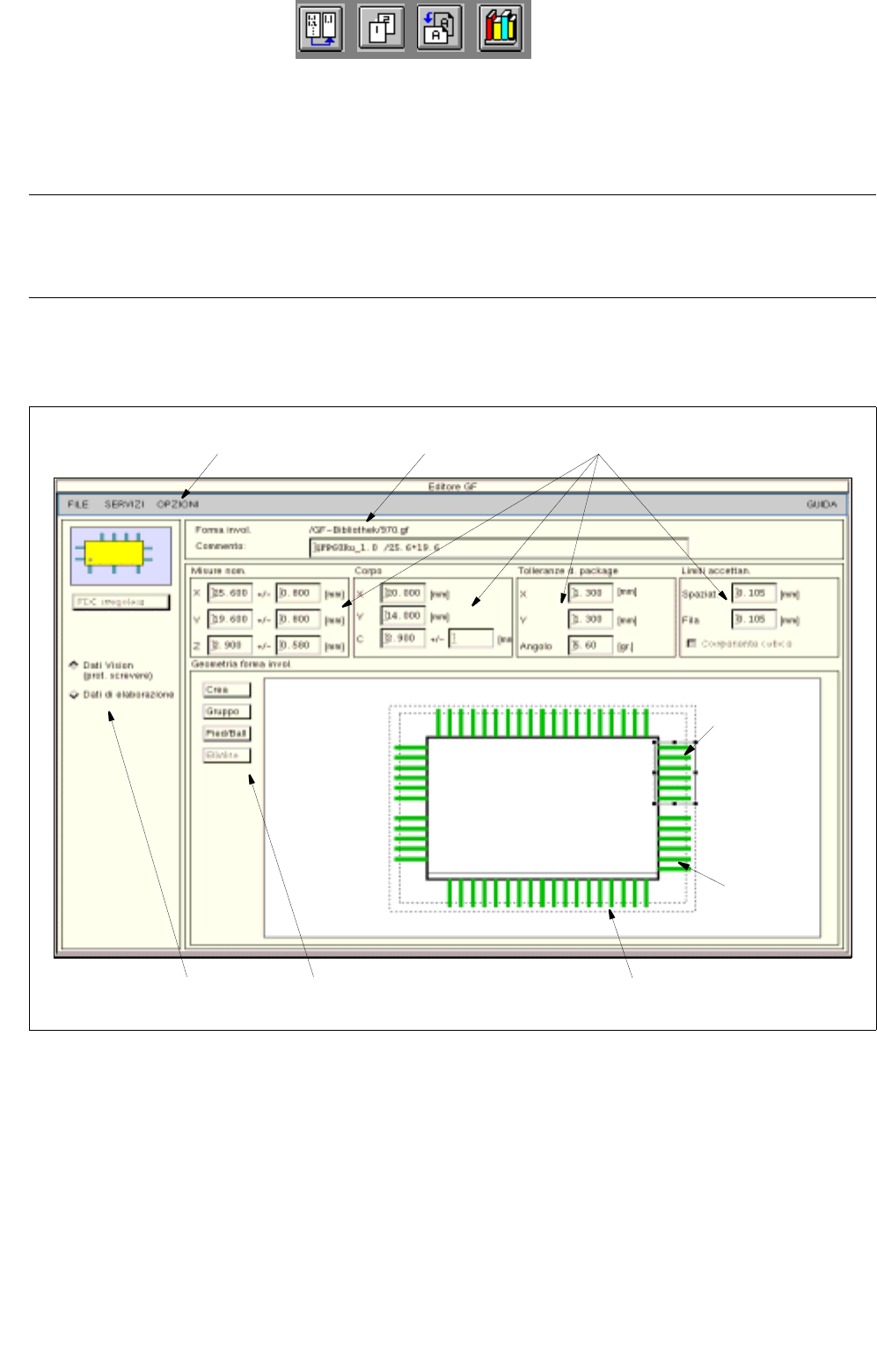

Fig. 6.1.1 Finestra di applicazione "Editore GF" (indicatori Dati Vision - FDC con architetture irregolare)
Zona impostazioni
Zona comandi
Zona visualizzazione
Barra del menu Intestazione Zone editazione
gruppi di piedini
piedini
6 Prodotto / Forma involucri Manuale operatore del calcolatore di linea UNIX
6.1 Editore forma involucri (Editore GF) Versione software 503.xx Edizione 02/2002
190
I
t I I
Fig. 6.1.2 Finestra di applicazione "Editore GF" (indicatori Dati Vision - PDC)

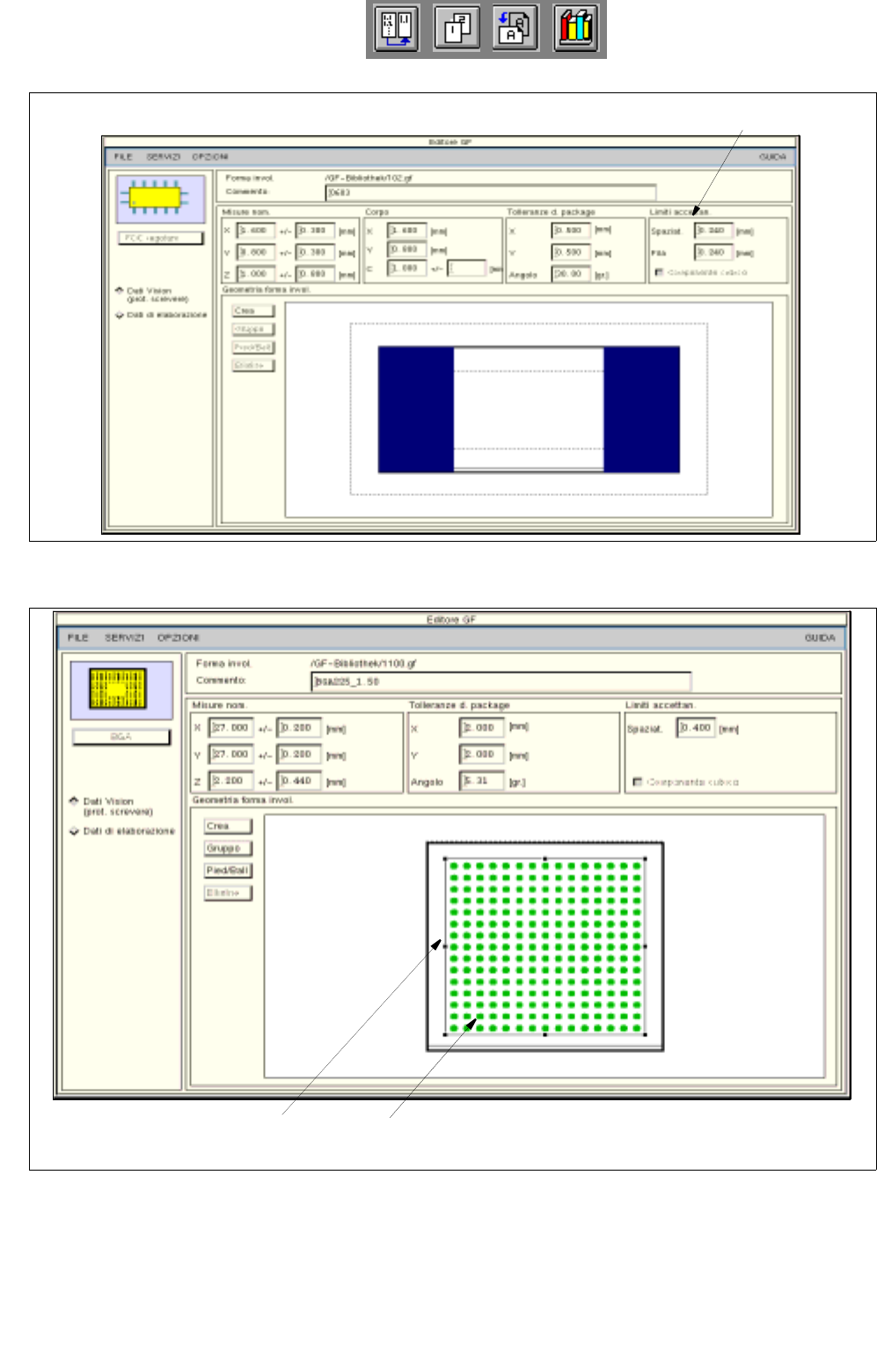

Fig. 6.1.3 Finestra di applicazione "Editore GF" (indicatori Dati Vision - BGA)
Campo selezione
BallGruppo griglia
