Manuale operatore del calcolatore di linea UNIX 16 MaDaMaS
Versione software 503.xx Edizione 02/2002 16.2 Ambiente di valutazione MaDaMaS
509
I
t I I

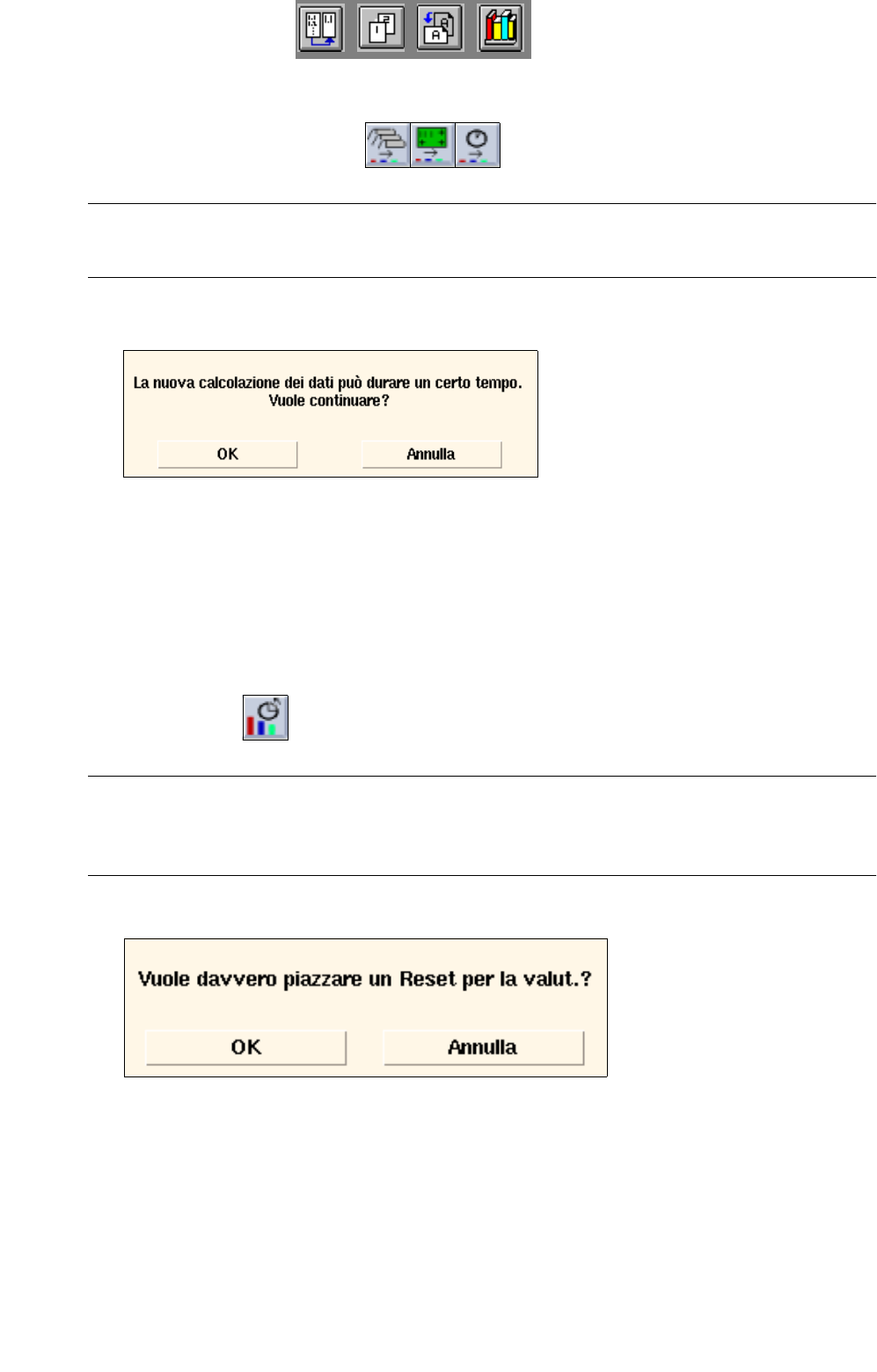

16.2.5.1 Impostare la base di tempo
● Fare clic su una delle tre icone per l’impostazione della base di tempo richiesta.
AVVISO
Non è selezionabile l’icona della base di tempo correntemente impostata.
Si apre il seguente box di dialogo:
● Sul box di dialogo fare clic su OK.
Il box di dialogo si chiude. Dopo breve tempo, sulla zona visualizzazione vengono rappresentanti
la valutazione per la base di tempo impostata e la forma di valutazione corrente.
L’icona della base di tempo selezionata è nuovamente disattivata.
16.2.5.2 Eseguire il Reset
● Attivare l’icona
AVVISO
L’icona è attivabile solo se prima si è eseguita la valutazione da "ultimo Reset al momento corrente"
(v. sottocap. 16.2.5).
Si apre il seguente box di dialogo
● Sul box di dialogo fare clic su OK
Si chiude il box di dialogo. Viene eseguito un Reset e da questo momento in poi inizia una nuova
acquisizione dei dati di produzione.
16 MaDaMaS Manuale operatore del calcolatore di linea UNIX
16.2 Ambiente di valutazione MaDaMaS Versione software 503.xx Edizione 02/2002
510
I
t I I
16.2.6 Forma di valutazione "Vista d’insieme"
Aprendo l’ambiente di valutazione del MaDaMaS viene rappresentata come valutazione iniziale la forma di
valutazione "Vista d’insieme" con lo stato attuale della linea intera.
Vengono valutate la sicurezza di prelievo, la disponibilità e la resa della linea intera e rappresentate quindi
ognuna in un proprio diagramma.
Facendo clic su determinate barre e simboli sui diagrammi si possono rappresentare le relative valutazioni delle
stazioni.
16.2.7 Forma di valutazione "Sicurezza di prelievo"
La sicurezza di prelievo può venire indicata per la linea intera e per ogni stazione di montaggio.
L’icona viene evidenziata in rosso qualora si superi il valore limite per la valutazione della tendenza
impostato sotto "Tend." Le tracce interessate possono venire analizzate dettagliatamente grazie alla forma di
valutazione "Informazioni traccia".
Per il calcolo della sicurezza di prelievo vengono presi in considerazione i seguenti fattori:
- l’affidabile prelievo dei componenti dalla traccia di alimentazione,
- la corretta identità a riguardo di proprietà elettriche (a mezzo la misura CRDL),
- la corretta identità a riguardo di proprietà geometriche (a mezzo Sistema visione),
- il piazzamento dei componenti sui circuiti stampati (a mezzo controllo di vuoto).
In riferimento alla base di tempo selezionata, la sicurezza di prelievo viene calcolata secondo la seguente
formula:
- Richiamare la forma di valutazione "Sicurezza di prelievo" per la linea
● Selezionare sulla barra del menu RAPPRESENTAZIONI--> Vista d’insieme
Viene indicata la forma di valutazione "Vista d’insieme".
Sul diagramma "Sicurezza di prelievo" viene rappresentata la sicurezza di prelievo calcolata per
la linea intera (v. fig. 16.2.1).
- Richiamare la forma di valut azione "Sicurezza di prelievo" per tutte le stazioni
● Selezionare RAPPRESENTAZIONI--> Sicurezza di prelievo
oppure:
● Sul diagramma "Sicurezza di prelievo" della vista d’insieme fare clic sulla barra verde.
Viene indicata la forma di valutazione "Sicurezza di prelievo" per tutte le stazioni di montaggio.
Per ogni stazione viene rappresentato un diagramma con la sicurezza di prelievo calcolata
(v. fig. 16.2.2).
Σ Errori vuoto + Σ errori CRDL + Σ errori visione
Sicurezza di prelievo [ % ] = 100 -
Σ componenti montati + Σ errori
x 100
Manuale operatore del calcolatore di linea UNIX 16 MaDaMaS
Versione software 503.xx Edizione 02/2002 16.2 Ambiente di valutazione MaDaMaS
511
I
t I I

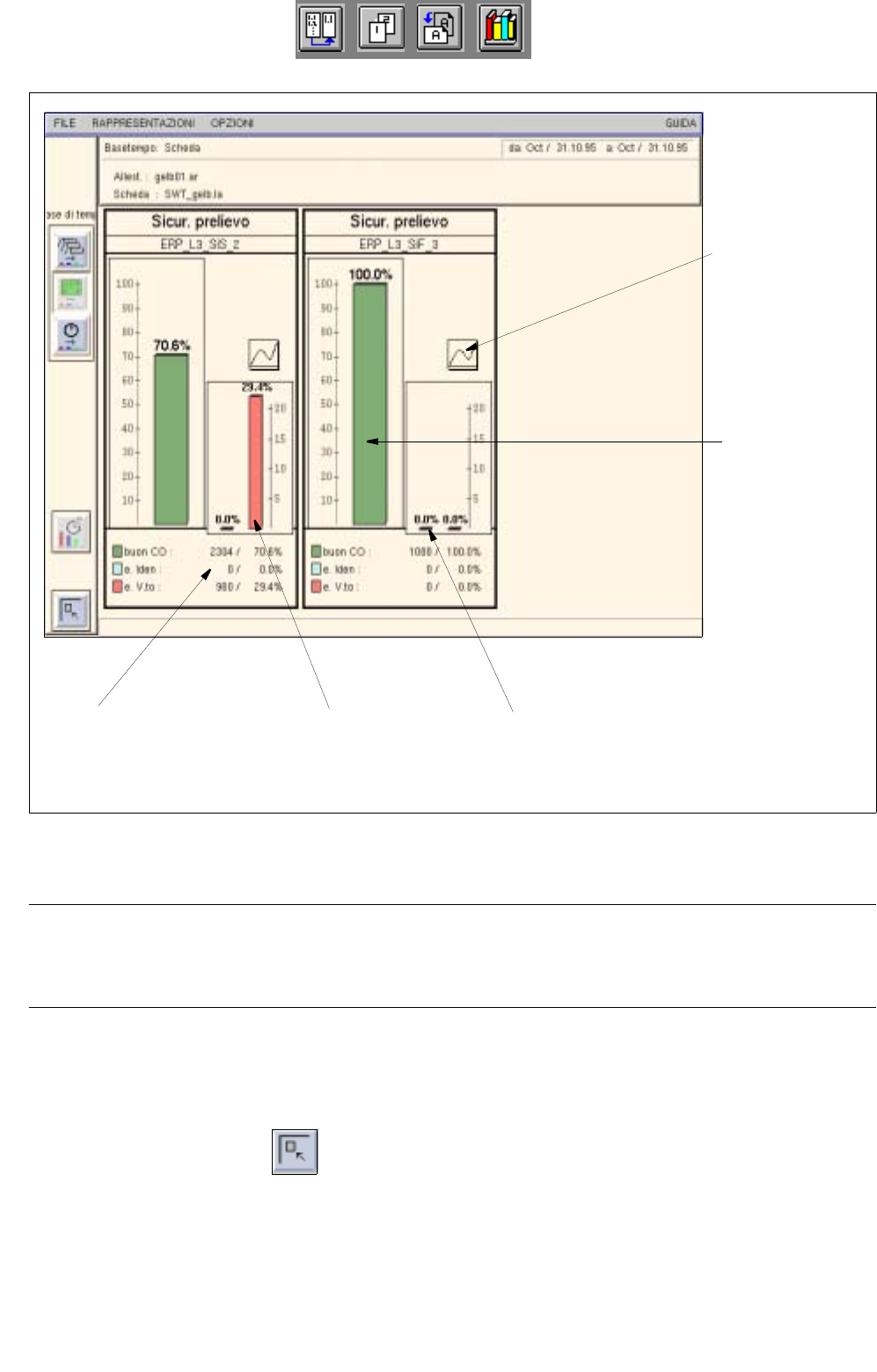

Fig. 16.2.2 Ambiente di valutazione -forma di valutazione "Sicurezza di prelievo" per tutte le stazioni
AVVISO
Qualora siano disponibili più stazioni di quante si possano rappresentare sulla zona visualizzazione, compare
sulla barra informazioni una barra di scorrimento con la quale si può spostare l’area di rappresentazione.
- Terminare la forma di valutazione "Sicurezza di prelievo"
● Fare clic sull’icona
Viene nuovamente rappresentata la forma di valutazione "Vista d’insieme".
Barra degli
errori di vuoto
Barre degli
errori di identificazione
Barra dei CO
montati e
Richiamo della
forma valutaz.
richiamo della
forma di
valutazione
"Inf. tracce"
"Tend. tracce"
Numero / % dei
componenti montati,
errori di identità e di vuoto
