14 Controllo / Moduli di comando Manuale operatore del calcolatore di linea UNIX 14.2 Controllo lavori CI Versione software 503.xx Edizione 02/2002 448 I t I I Sono possibili le seguenti impostazioni: sopra: il codice a …
Manuale operatore del calcolatore di linea UNIX 14 Controllo / Moduli di comando
Versione software 503.xx Edizione 02/2002 14.2 Controllo lavori CI
447
I
t I I
14.2.3.3 Elaborare la lista riferimenti codici a barre
Con l’impiego di codici a barre circuiti stampati, vanno allocati ai circuiti stampati i codici a barre relativi. Ciò
avviene grazie all’opzione di menu "Lista RTC...".
● Fare clic su SERVIZI--> Lista RTC... (a lista lavori caricata).
Si apre la finestra con la lista riferimenti codici a barre (v. fig. 14.2.3).
Qui si possono o riferire ai tipi di circuiti determinati campi del codice a barre (codice a barre
iniziale --> codice barre finale) o editare allocazioni già disponibili.
Mediante un’ulteriore impostazione si può indicare su quale lato del circuito stampato verrà letto il
codice a barre (a seconda della posizione di montaggio del lettore codici a barre sulla stazione).
Fig. 14.2.3 Finestra "Lista riferimenti codici a barre"
- Edita le allocazioni dei codici a barre ed imposta il lato del CS per la posizione del
codice a barre
● Fare clic prima sull’icona e poi sull’icona .
Si apre il box FSB con la selezione file di tutti i tipi CS già definiti.
● Selezionare con doppio clic il tipo CS al quale si deve riferire un codice a barre.
Si chiude il box FSB ed il nome del tipo CS selezionato viene visualizzato sul campo
editazione "Tipo CS".
● Fare clic sul campo editazione “Inizio campo codice a barre" ed immettere il codice a barre ini-
ziale (ad es. 35588).
● Fare clic sul campo editazione "Fine campo codice a barre" ed immettere il codice a barre finale
(ad es. 35598).
● Sul campo "Label CB sul lato CS:" attivare il pulsante di controllo indicante il lato del CS sul quale
si dovrà leggere il codice a barre. Si deve assolutamente intraprendere un’allocazione, altrimenti i
dati editati non verranno accettati sulla lista.
Zona
selezione
Zona
comandi
Zona
editaz.
14 Controllo / Moduli di comando Manuale operatore del calcolatore di linea UNIX
14.2 Controllo lavori CI Versione software 503.xx Edizione 02/2002
448
I
t I I
Sono possibili le seguenti impostazioni:
sopra: il codice a barre viene letto sul lato superiore del circuito stampato (carattere di
identificazione "O").
sotto: il codice a barre viene letto sul lato inferiore del circuito stampato (carattere di
identificazione "U").
ness. inf.: il lato CS sul quale si dovrà leggere il codice a barre non è noto (carattere di
identificazione "X").
Dalla stazione non sono state inviate informazioni sulla posizione del codice a
barre.
AVVISO
Il carattere di identificazione "X" non significa che sia indifferente su quale lato si legga il circuito
stampato, bensì significa che si deve intraprendere un’allocazione corretta sul Calcolatore di linea.
Se una tale allocazione non è esistente, il circuito stampato verrà trattato secondo la strategia UFO
prescritta.
Le informazioni inviate dalla stazione al Calcolatore di linea a proposito della posizione del codice a
barre letto per il tipo di CS corrispondente, possono venire visionate sul sistema segnalazioni di errori
(icona "Messaggi") (v. cap. 15).
● Fare clic su OK sulla zona comandi. Il nuovo riferimento viene inserito sulla lista.
Oppure:
● Selezionare come prescrizione una immissione sulla lista riferimenti con il tasto destro del
mouse. I dati vengono accettati sui campi editazione.
● Modificare i dati come dovuto ed accettarli sulla lista con OK.
●
- Cambia riferimenti codice a barre
● Fare clic sull’icona
● Sulla lista, fare clic con il tasto destro del mouse sul riferimento che va cambiato.
I dati vengono accettati sui campi editazione.
● Modificare i dati come dovuto ed accettarli sulla lista con OK.
Manuale operatore del calcolatore di linea UNIX 14 Controllo / Moduli di comando
Versione software 503.xx Edizione 02/2002 14.2 Controllo lavori CI
449
I
t I I

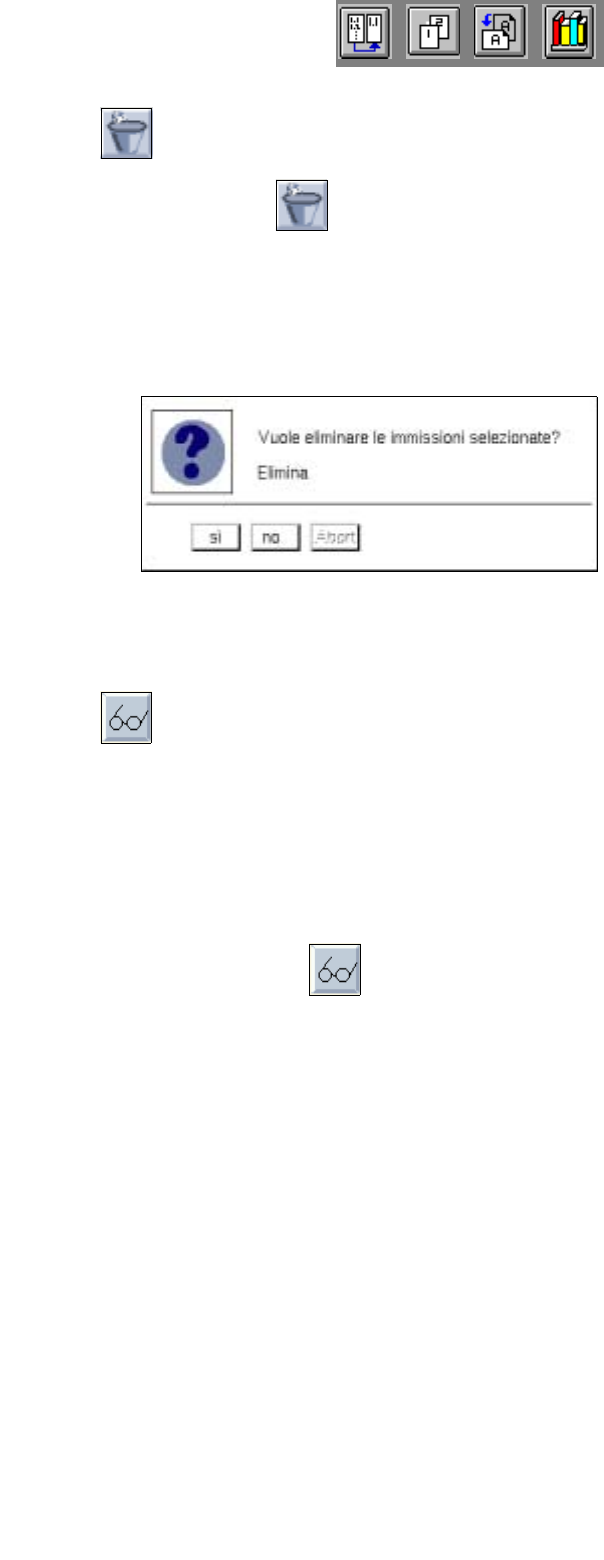

- Elimina riferimenti codici a barre
● Attivare l’icona
● Selezionare sulla lista i riferimenti che vanno eliminati.
I riferimenti vengono subito cancellati se sulla finestra di applicazione è impostata l’opzione “Eli-
mina senza Domanda".
Compare invece sul monitor il seguente box di dialogo nel caso che sulla finestra di applicazione
sia impostata l’opzione "Elimina con Domanda".
● Fare clic su sì.
Il box di dialogo si chiude e i riferimenti selezionati non vengono più visualizzati.
- Cerca
Grazie a questo comando è possibile cercare o selezionare a scopi di informazione determinate
immissioni che poi andranno eventualmente eliminate.
Sulla finestra di ricerca figurano due criteri appositi, o secondo “Inizio campo codice a barre" o
secondo "Tipo CS". Per tutte le procedure di ricerca la prassi è uguale servendosi in tutti i casi della
finestra di ricerca (v. anche pag. 14 - 460).
● Disattivare tutte le icone sulla zona comandi.
● Fare clic sull’icona .
Si apre la finestra di dialogo "Parola ricerca riferimento codice a barre".
● Fare clic sul criterio di ricerca Inizio campo Cbarre o Tipo CS.
● Immettere la Par. ric..
● Selezionare Cerca o Ricerca addit.
La finestra si chiude e i dati cercati vengono evidenziati sulla zona selezione.
● Annulla (o interrompi) se la procedura di ricerca va terminata anticipatamente.
