Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati V e rsione software 503.xx Edizione 02/2002 17.3.1 Circuito stamp ato 1: circuito semplice 17 - 545 I t I I Le dimen…
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.1 Circuito stampato 1: circuito semplice Versione software 503.xx Edizione 02/2002
17 - 544
I
t I I
Immettere le
dimensioni del CS
Definire le fiducial
scheda
segue dalla pagina 17-14
Descrizione dei circuiti stampati
Editore scheda
Editore fiducial scheda
Segue a pag. 17-18
Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.1 Circuito stampato 1: circuito semplice
17 - 545
I
t I I
Le dimensioni del circuito stampato vengono immesse come segue:
22. Attivare l’icona Seleziona .
23. Fare clic sul circuito stampato (rettangolo).
Il rettangolo è evidenziato in verde chiaro.
24. Sul menu SERVIZI fare clic sull’ Editore scheda.... Si apre l’Editore scheda.
25. Immettere le dimensioni del circuito stampato. V. fig. 17.3.1 e fig. 17.3.2 .
Fig. 17.3.2 Editore scheda del circuito stampato 1
Le fiducial scheda si definiscono come segue:
26. Sull’Editore scheda fare clic sul pulsante Edita fiducial. Si apre l’Editore fiducial scheda.
27. Attivare il pulsante Inserisci.
28. Fare clic sul campo editazione Nome set fiducial.
29. Immettere il nome del nuovo set di fiducial, in questo caso: Set_1.
30. Fare clic sul pulsante OK. Il set FS Set_1 appare sulla lista delle fiducial scheda.
31. Sulla lista delle fiducial, fare clic sul set FS Set_1.
32. Fare clic sul campo editazione Fiducial
33. Immettere il numero della fiducial scheda, in questo caso: 48.
34. Fare clic sui campi editazione delle coordinate, immettere le coordinate
(non confermare con Enter!), in questo caso v. Tabella:
35. Fare clic sul pulsante OK.
I dati delle fiducial scheda vengono accettati sulla lista delle fiducial dei set FS.
36. Definire analogamente le ulteriori fiducial scheda, in questo caso: fiducial 48 e 48.
37. Attivare il pulsante Ricon. posizione CS.
38. Sulla lista delle fiducial scheda, fare clic sul set FS Set_1.
Il Set FS Set_1 viene evidenziato con una L davanti ai fini del riconoscimento della posizione del CS.
Numero fiducial
scheda
X Y
e48 -5 30
48 81 -10
48 81 30
Attivare il riconoscimento della
posizione del CS
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.1 Circuito stampato 1: circuito semplice Versione software 503.xx Edizione 02/2002
17 - 546
I
t I I
Non è disponibile nessun ink dot.

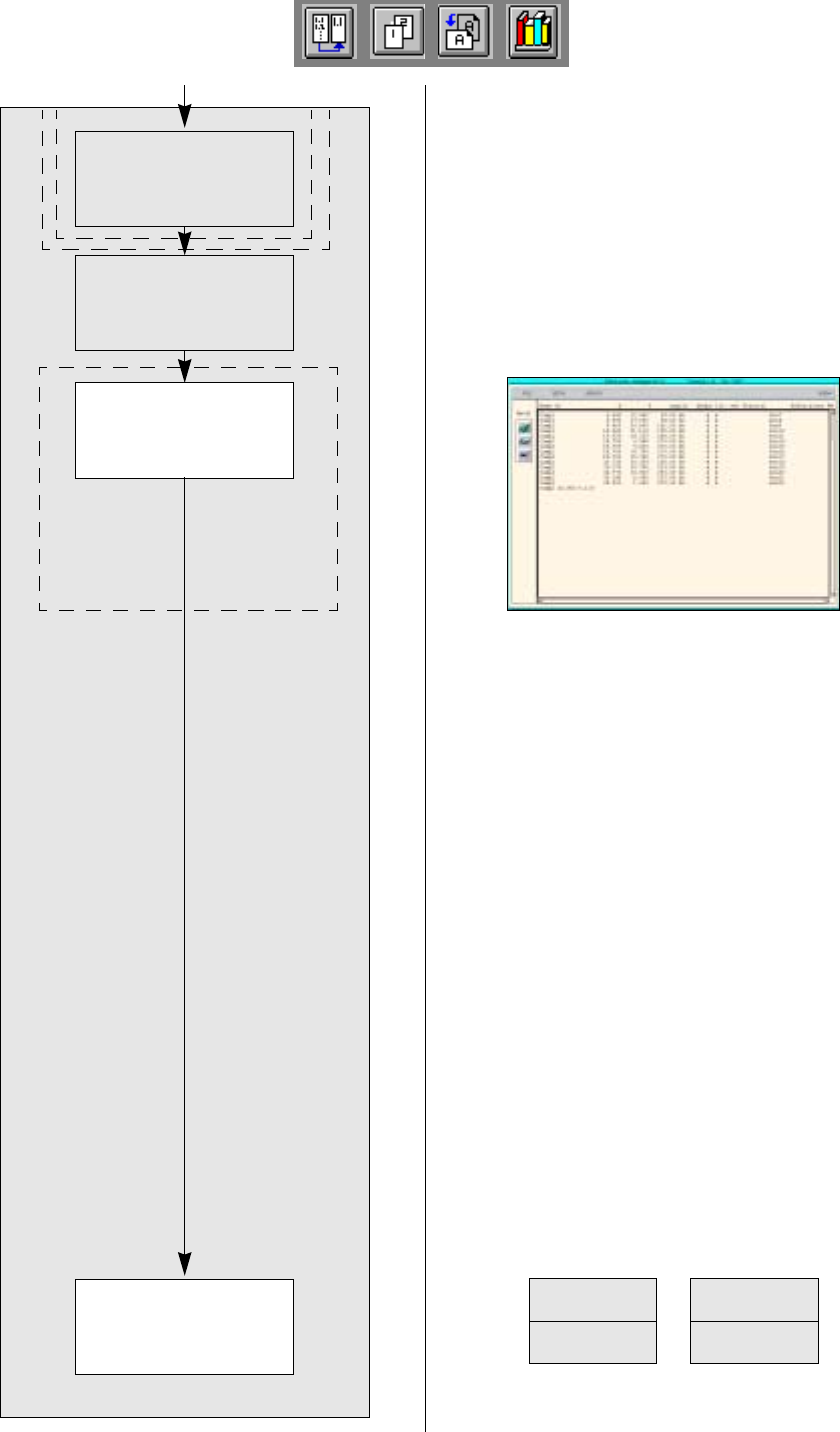

Non sono disponibili né schede né circuiti singoli.
FILE
Salva
FILE
Esci
Immettere le posizioni
di montaggio
Definire l’ink dot
Salvare i dati del
circuito stampato
Creare schede e
circuti singoli
Segue da pag. 17-16
Descrizione dei circuiti stampati
Editore pos. di montaggio
