Grazie all'Editore componenti si dona all'utente la possibilità di descrivere i componenti in modo completo
a riguardo delle loro proprietà elettriche. Nell'Editore componenti vengono stabiliti il tipo di CO (ad es. diodo),
le sue proprietà elettriche e il tipo di trattamento (ad. es. incollare, assemblare). Inoltre viene allocata al
componente il numero della forma involcuri corrispondente alla sua architettura.
5.1.1 Avviare l'Editore CO
- L'Editore CO viene lanciato nel "Modo a programmazione" facendo clic sull'icona Componente sul
Desktop oppure tramite il Manager dati (v. cap. 4).
- Qualora sia stato installato il programma CL per il "Modo a controllo", si può lanciare l'Editore CO
tramite il menu Desktop "PRODOTTO" oppure tramite il Manager dati.
● Fare clic sull'icona Componente sul Desktop (oppure sulla voce "Editore Componenti" sul menu
"PRODOTTO"). Si apre il FSB con la selezione dei file di tutti i componenti già definiti.
● Selezionare il componente "xx.be" facendo doppio clic oppure immettere il nuovo nome sulla
tastiera e confermare con Ok.
Si apre la finestra di applicazione dell'Editore componenti (v. fig. 5.1.1).
AVVISO
Il nome CO può contenere al max.
20 segni, ivi compreso il suffisso ".be". Assegnando il nome osservare
che alcuni segni non possono venire impiegati, v. a proposito il cap. 2, sottocap. 2.3.
5 Prodotto / Componente Manuale operatore del calcolatore di linea UNIX
5.1 Editore componenti CO Versione software 503.xx Edizione 02/2002
178
I
t I I
5.1.2 Finestra di applicazione dell'Editore componenti

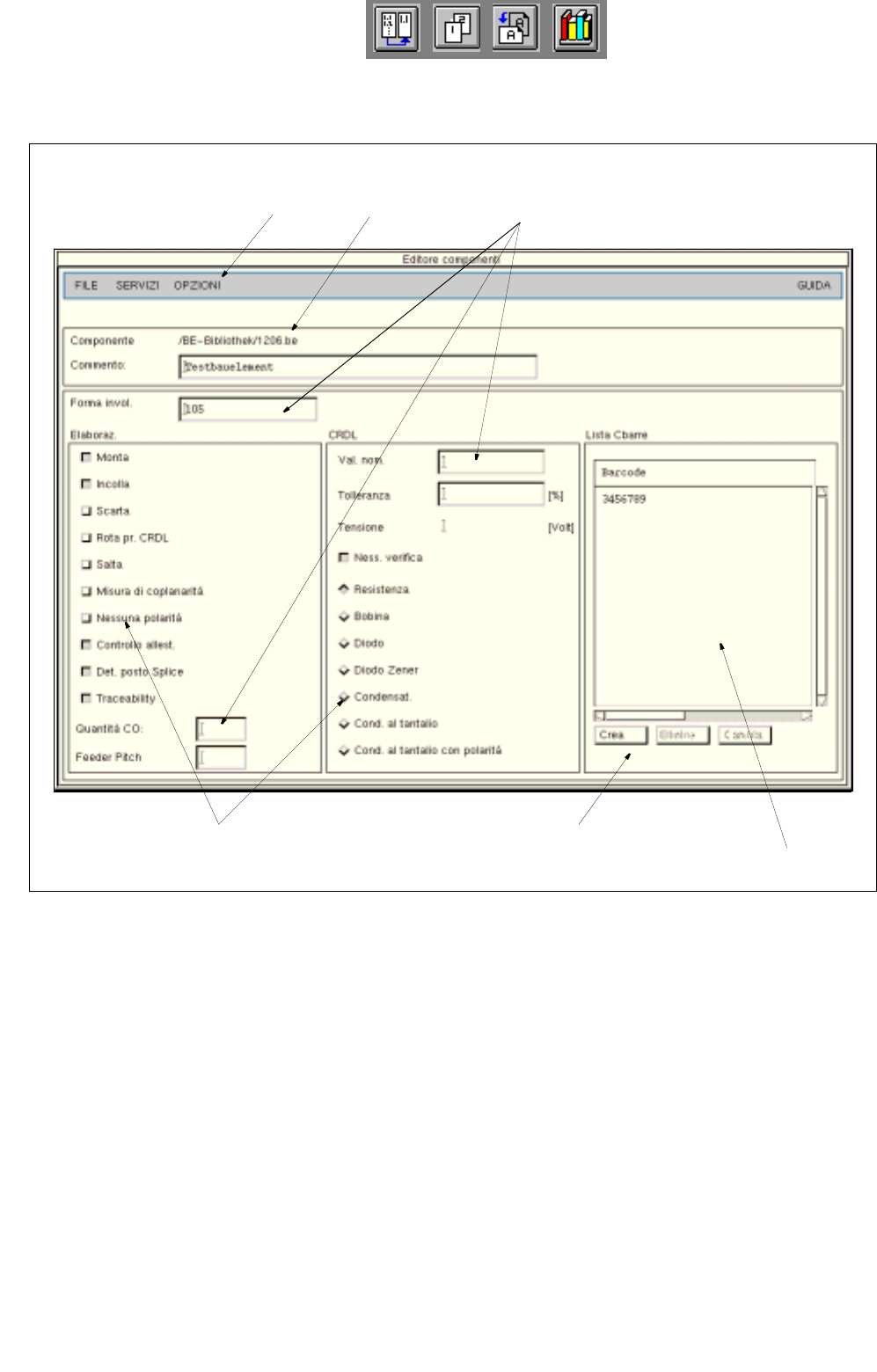

Fig. 5.1.1 Finestra di applicazione "Editore componenti"
A seguito si spiegano le zone della finestra di applicazioni e le loro funzioni.
La finestra di applicazione è suddivisa come segue:
- Barra del menu
- Campo Intestazione
- Campi editazione
- Campi selezione
- Zona comandi
- Zona visualizzazione
Barra del menu
Intestazione
Campi editazione
Campi selezione Zona comandi Zona
visualizzazione
Manuale operatore del calcolatore di linea UNIX 5 Prodotto / Componente
Versione software 503.xx Edizione 02/2002 5.1 Editore componenti CO
179
I
t I I
Barra del menu
La barra del menu comprende i menu "FILE", "SERVIZI", "OPZIONI" e "GUIDA".
Il menu "SERVIZI" è descritto al sottocap. 5.1.2.1.
AVVISO
Dato che il menu "GUIDA" è qui simile per funzione e comando ad altri casi di applicativi del
Calcolatore di linea, viene descritto una sola volta ampiamente al cap. 2 del presente manuale.
Intestazione
Sull'intestazione vengono visualizzati la directory nella quale si trova il CO selezionato (ovvero il File CO) e il
nome del CO.
Campi editazione (v. sottocap. 5.1.2.4)
Nei campi editazione sotto all'intestazione si possono immettere un commento a piacere e il No. della forma
involucri appartenente al tipo di CO.
La grandezza della confezione e la distanza tra i singoli componenti nell’imballaggio viene immessa nelle ri-
spettive caselle di testo sul campo selezione "Elaborazione".
Il valore nominale, la tolleranza e il valore del voltaggio (solo in caso di condensatori al tantalio) del CO per il
test CRDL vengono immessi nei rispettivi campi editazione sul campo selezione "CRDL".
Campi selezione (v. sottocap. 5.1.2.2)
Nel campo selezione "Trattamento" (parte sinistra della finestra di applicazione) viene stabilito il tipo di
trattamento del componente.
Nel campo selezione "CRDL" (parte centrale della finestra di applicazione) si seleziona a qual tipo corrisponde
il componente (ad es. tipo CO "Diodo"). Con la selezione del tipo di CO si può effettuare il test relativo CRDL del
componente (ad es. controllo del voltaggio in caso di un diodo).
Zona comandi (v. sottocap. 5.1.2.5)
Grazie ai relativi comandi attivati su questa zona, per il componente corrente si possono creare in totale 6 codici
a barre oppure eliminare o modificare codici a barre già esistenti.
Zona visualizzazione
Sulla zona visualizzazione vengono mostrati tutti i codici a barre creati per il componente corrente.
