Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati V e rsione software 503.xx Edizione 02/2002 17.3 .2 Circuito stampato 2: tema centrale Descriz. della forma involucr…
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF) Versione software 503.xx Edizione 02/2002
17 - 550
I
t I I
FILE
Salva
Aprire l’Editore forma
involucri
Stabilire il tipo della
forma involucri
Immettere le
dimensioni
Allocare la forma
involucri ad un
caricatore
Immettere i dati di
elaborazione

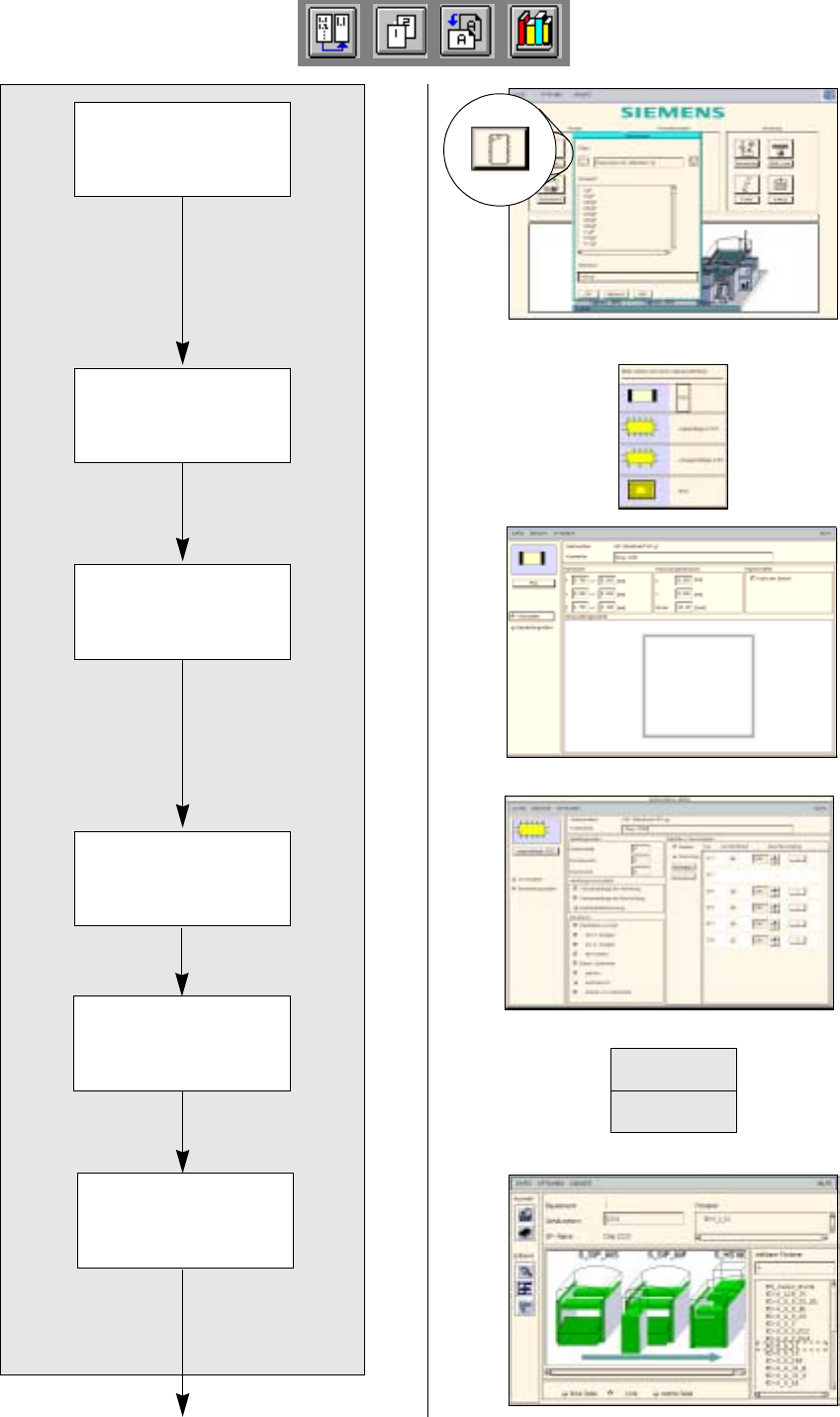

Descrizione della forma involucri della GF No. 1501
Segue a pag. 17-24
Salva dati forma
involucri
Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF)
17 - 551
I
t I I
17.3.2.1 Descrizione della forma involucri
A)Descrizione di un PDC prendendo ad esempio la forma involucri 1501
L’Editore forma involucri per la forma involucri 1501 si apre come segue:
1. Sul Desktop fare clic sull’icona dell’Editore forma involucri .
Si apre la finestra della selezione dei file.
2. Fare clic sul campo editazione Selection.
3. Immettere il numero della forma involucri, in questo caso: 1501.gf e fare clic sul pulsante OK.
Si apre l’Editore forma involucri con la finestra di selezione del tipo della forma involucri.
Il tipo della forma involucri „PDC“ per la forma involucri 1501 si stabilisce come segue:
4. Sulla finestra di selezione del tipo della forma involucri fare clic su PDC.
La finestra di selezione si chiude.
5. Sull’Editore forma involucri fare clic sul campo editazione Commento ed immettere un commento ben
chiaro, in questo caso: Chip 2220.
Le dimensioni della forma involucri 1501 si immettono come segue:
6. Sulla zona editazione Misure nominali immettere le dimensioni della forma involucri (fare clic sul campo
editazione, immettere il valore, confermare con il tasto Enter), in questo caso v. Tab.:
Le tolleranze vengono immesse automaticamente.
La forma involucri viene rappresentata con il limite di tolleranze.
7. Per questo esempio si possono adottare i valori default delle zone editazione Tolleranze del package e
Proprietà, non si richiede nessuna immissione.
I dati di elaborazione della forma involucri 1501 si immettono come segue:
8. Fare clic sul pulsante Dati di elaborazione.
Viene rappresentata la vista per l’immissione dei dati di elaborazione.
9. Sulla zona comando attivare il pulsante Pipetta.
10. Fare clic sul pulsante Crea.
Si chiude la finestra di selezione, la pipetta viene accettata sulla zona visualizzazione.
11. Fare clic su una pipetta, in questo caso: 615.
Si chiude la finestra di selezione e viene accettata la pipetta.
12. Selezionare analogamente tutti i tipi di pipette ulteriormente necessari, in questo caso ancora il tipo: 618.
13. Attivare il pulsante Tp. sens.
14. Fare clic sul pulsante Crea.
Si chiude la finestra di selezione, il tipo di sensore viene accettato sulla zona visualizzazione.
15. Fare clic su un tipo di sensore, in questo caso: sensore tipo 9.
Si chiuse la finestra di selezione e viene accettato il tipo di sensore.
16. Sulla zona editazione valori Handling immettere sul campo Forza posiz. il valore corrispondente, qui: 2
17. Sul campo selezione Centra attivare il pulsante corrispondente, qui: Centra sulla testa.
18. In questo esempio si possono accettare le prescrizioni per i valori Handling, per le istruzioni Handling e
per l’esecuzione speciale Accelerazione. Non è necessaria nessuna modifica.
19. Sul menu FILE fare clic sull’opzione Salva. I dati vengono salvati.
E così si alloca un caricatore alla forma involucri 1501:
20. Sul menu SERVIZI fare clic sull’opzione Avvia Editore caricatori.
Si apre l’Editore caricatori.
21. Fare clic sull’icona Alloca .
X (Lungh. l) Y (Largh. b) Z(Alt.s)
5.7 5 1.7
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF) Versione software 503.xx Edizione 02/2002
17 - 552
I
t I I
FILEI
Salva
FILE
Esci
Immettere le
dimensioni
Creare i gruppi
piedini
Descrizione della forma involucri della GF No. 1502
Segue a pag. 17-26
Segue da pag. 17-22
Stabilire il tipo della
forma involucri della
GF 1502
Aprire l’Editore forma
involucri per la GF
1502
Salva allocazione
GF-caricatore
