16.2 Ambiente di valutazione MaDaMaS
I dati di produzione registrati vengono richiamati sull’ambiente di valutazione MaDaMaS.
L’ambiente di valutazione viene a sua volta aperto facendo clic sull’icona MaDaMaS sul Desktop. Su questo
ambiente è richiamabile una serie di forme di valuzione con le quali si possono appunto valutare i dati di
produzione di una linea o delle singole stazioni. La rappresentazione dei dati di produzione si rifà sempre alla
base di tempo correntemente impostata (v. sottocap. 16.2.5.1).
Le seguenti valutazioni globali sono possibili per tutte le stazioni della linea. Vengono richiamate sul menu
RAPPRESENTAZIONI (v. sottocap. 16.2.3):
- Vista d’insieme: stato della linea intera, rappresentato mediante le forme di valutazione
"Sicurezza di prelievo", "Disponibilità" e "Resa"
- Sicurezza di prelievo: sicurezza di prelievo di tutte le stazioni, rappresentata per ogni singola
stazione di una linea
- Disponibilità: disponibilità delle stazioni, rappresentata per ogni singola stazione di una
linea
- Resa: resa di montaggio di tutte le stazioni, rappresentata per ogni singola sta-
zione di una linea
Le seguenti valuzioni speciali sono possibili solo per le singole stazioni. Vengono richiamata facendo clic di
volta in volta su barre e simboli sulla zona visualizzazione:
- Tendenza tracce: indicazione delle 8 tracce peggiori di una stazione
(tracce con gli errori di identificazione e di vuoto più spesso ricorrenti)
- Informazioni tracce: indicazione di tutte le tracce di una stazione con l’elenco degli errori di
identificazione e di vuoto ricorsi
- Raffigurazione impianto: raffigurazione attuale dell’impianto o di una stazione
- Distribuzione eventi: distribuzione degli eventi su una stazione
- Lista eventi: elenco di tutti gli eventi ricorsi per ogni circuito stampato
Aprendo il MaDaMaS, come prima forma di valutazione viene rappresentata "Vista d’insieme" per tutta la linea.
Si può comunque impostare in qualsiasi momento un’altra forma di valutazione.
16 MaDaMaS Manuale operatore del calcolatore di linea UNIX
16.2 Ambiente di valutazione MaDaMaS Versione software 503.xx Edizione 02/2002
502
I
t I I
16.2.1 Avviare il MaDaMaS
● Sul Desktop fare clic sull’icona MaDaMaS.
L’ambiente di valutazione si apre con la valutazione (d’avvio) "Vista d’insieme" per la linea
corrente (v. fig. 16.2.1).
AVVISO
Se sulla zona visualizzazione del Desktop (v. cap. 3, fig. 3.1.2) si fa clic sulla raffigurazione della sta-
zione sul simbolo del diagramma a barre, si apre ugualmente l’ambiente di valutazione MaDaMaS.

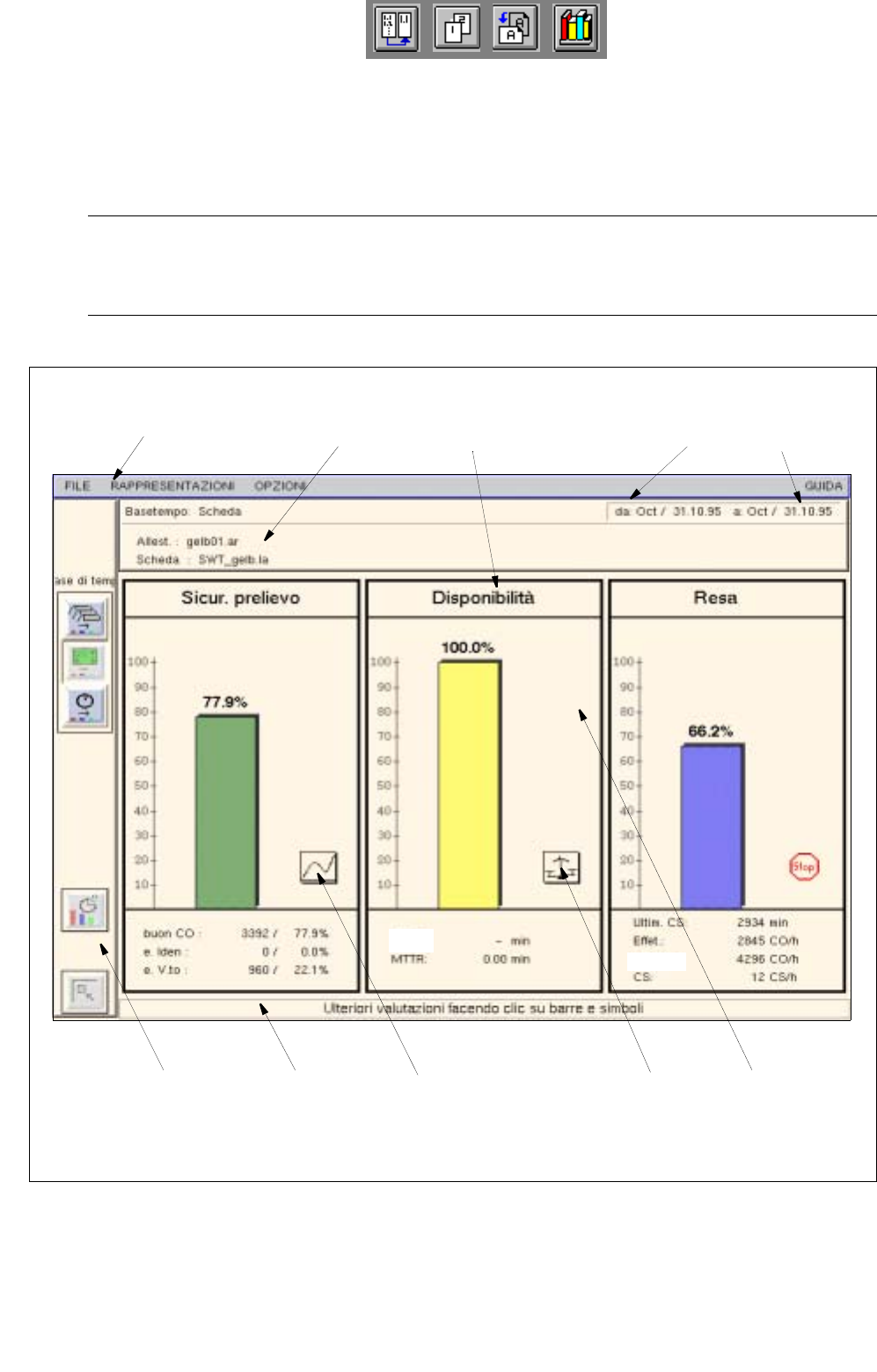

Fig. 16.2.1 Ambiente di valutazione - forma di valutazione "Vista d’insieme"
Barra del menu
Zona Forma di
Zona comandi
Barra
Zona visualizzaz.
Momento d’inizio
della valutazione
Momento finale
della valutazione
Richiamo della
Richiamo della
forma di valutaz.
"Raff. impianto"
"Tendenza tracce"
forma di valutaz.
valutazioneinformazioni
informazioni
