7 Prodotto / Campione dossagio Manuale oper atore del calcolatore di linea UNIX 7.1 Editore campione di dosaggio Versione software 503.xx Edizione 02/2002 244 I t I I Fig. 7.1.2 Finestra "I mmission e delle coordina…
Manuale operatore del calcolatore di linea UNIX 7 Prodotto / Campione dossagio
Versione software 503.xx Edizione 02/2002 7.1 Editore campione di dosaggio
243
I
t I I
Barra del menu
La barra del menu comprende i menu "FILE", "OPZIONI" e "GUIDA".
AVVISO
Dati che i menu "FILE", "OPZIONI" e "GUIDA" sono qui simili per funzione e comando ad altri casi di
applicativi del Calcolatore di linea, vengono descritti una sola volta ampiamente al cap. 2.
Intestazione
Nell'intestazione viene indicato il numero (= nome) del campione di dosaggio attuale.
Campo editazione
Nel campo editazione sotto all'intestazione si può immettere un commento a piacere.
(Apostrofi e virgolette non vengono accettati).
Zona comandi (v. sottocap. 7.1.2.1)
Grazie ai comandi rispettivamente attivati di questa zona si possono creare, cancellare o modificare i punti colla
costituenti il campione di dosaggio.
Zona visualizzazione
Nella zona visualizzazione della finestra di applicazione vengono indicati i dati delle coordinate x e y
di tutti i punti colla creati.
7.1.2.1 Zona comandi dell'Editore campione di dosaggio
Grazie ai comandi rispettivamente attivati di questa zona si possono creare, cancellare o modificare i punti colla
costituenti il campione di dosaggio.
COMANDI
Le modalità di esecuzione dei comandi vengono descritte a seguito.
- Creare
Con ciò si può creare un nuovo punto colla per il campione di dosaggio attuale.
● Fare clic su Crea sulla zona comandi della finestra di applicazione dell'"Editore campione di
dosaggio" (v. fig. 7.1.1).
Si apre la finestra per l'immissione delle coordinate x e y del nuovo punto colla (v. fig. 7.1.2).
7 Prodotto / Campione dossagio Manuale operatore del calcolatore di linea UNIX
7.1 Editore campione di dosaggio Versione software 503.xx Edizione 02/2002
244
I
t I I

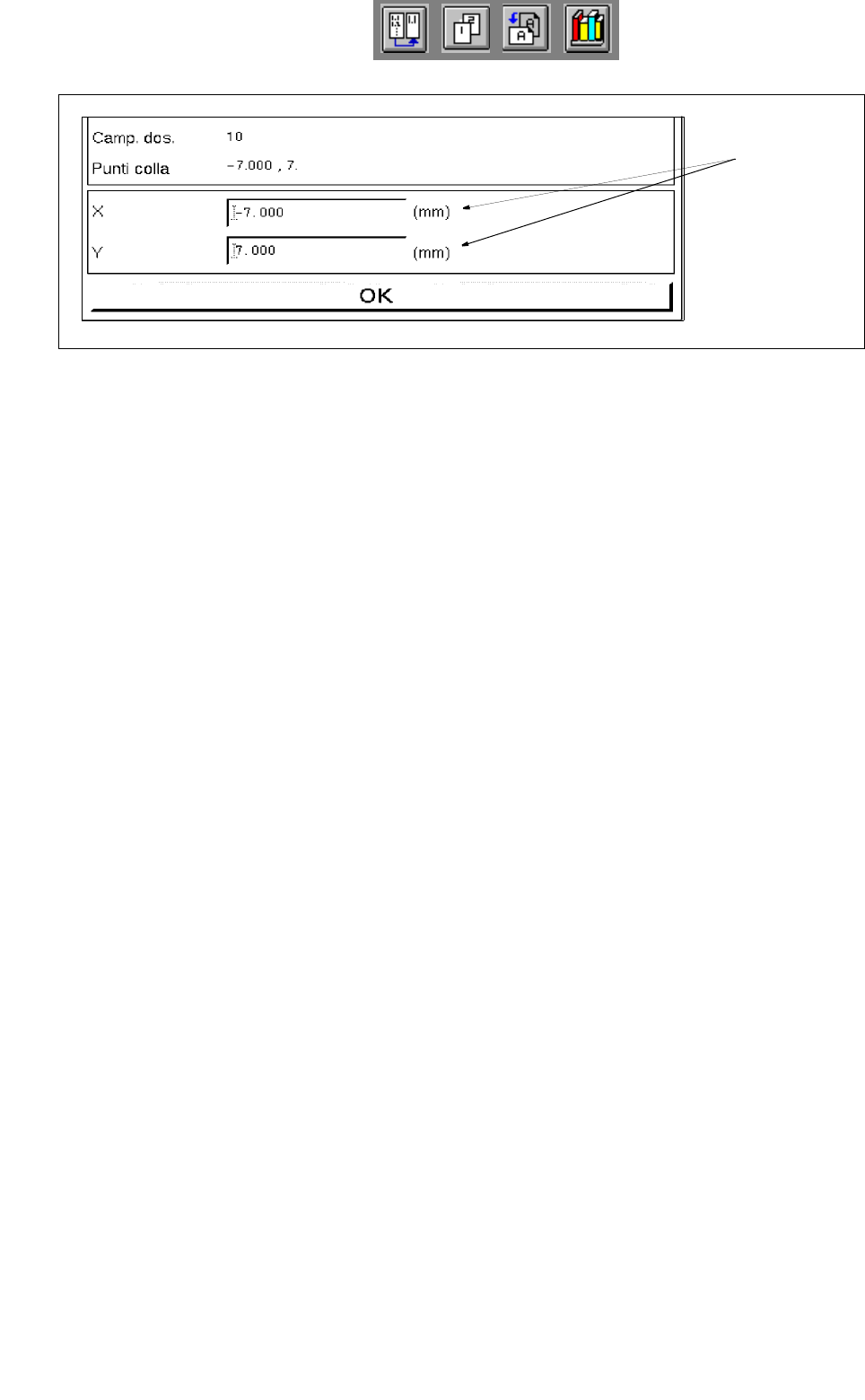

Fig. 7.1.2 Finestra "Immissione delle coordinate x/y di un punto colla"
- Cancellare
Si può cancellare un punto colla creato.
● Selezionare le coordinate del punto colla da cancellare sulla zona visualizzazione della finestra
principale dell'"Editore campione di dosaggio".
● Fare clic su Elimina.
I dati delle coordinate del punto colla non vengono più indicati.
- Modificare
Si possono elaborare i dati delle coordinate di un punto colla disponibile.
● Selezionare i dati delle coordinate sulla zona visualizzazione.
● Fare clic su Cambia.
Si apre la finestra per l'editazione delle coordinate x e y (v. fig. 7.1.2).
● Fare clic sul campo editazione con il valore da modificare (puntare il cursore davanti al valore).
● Cancellare l'immissione con il tasto DELETE e immettere il nuovo valore.
● Confermare le immissioni con Ok.
La finestra si chiude. I valori modificati vengono indicati sulla finestra di applicazione
dell'"Editore campione di dosaggio".
Campi
editazione
Manuale operatore del calcolatore di linea UNIX 7 Prodotto / Campione dossagio
Versione software 503.xx Edizione 02/2002 7.1 Editore campione di dosaggio
245
I
t I I
7.1.2.2 Definizione delle coordinate x/y dei punti colla

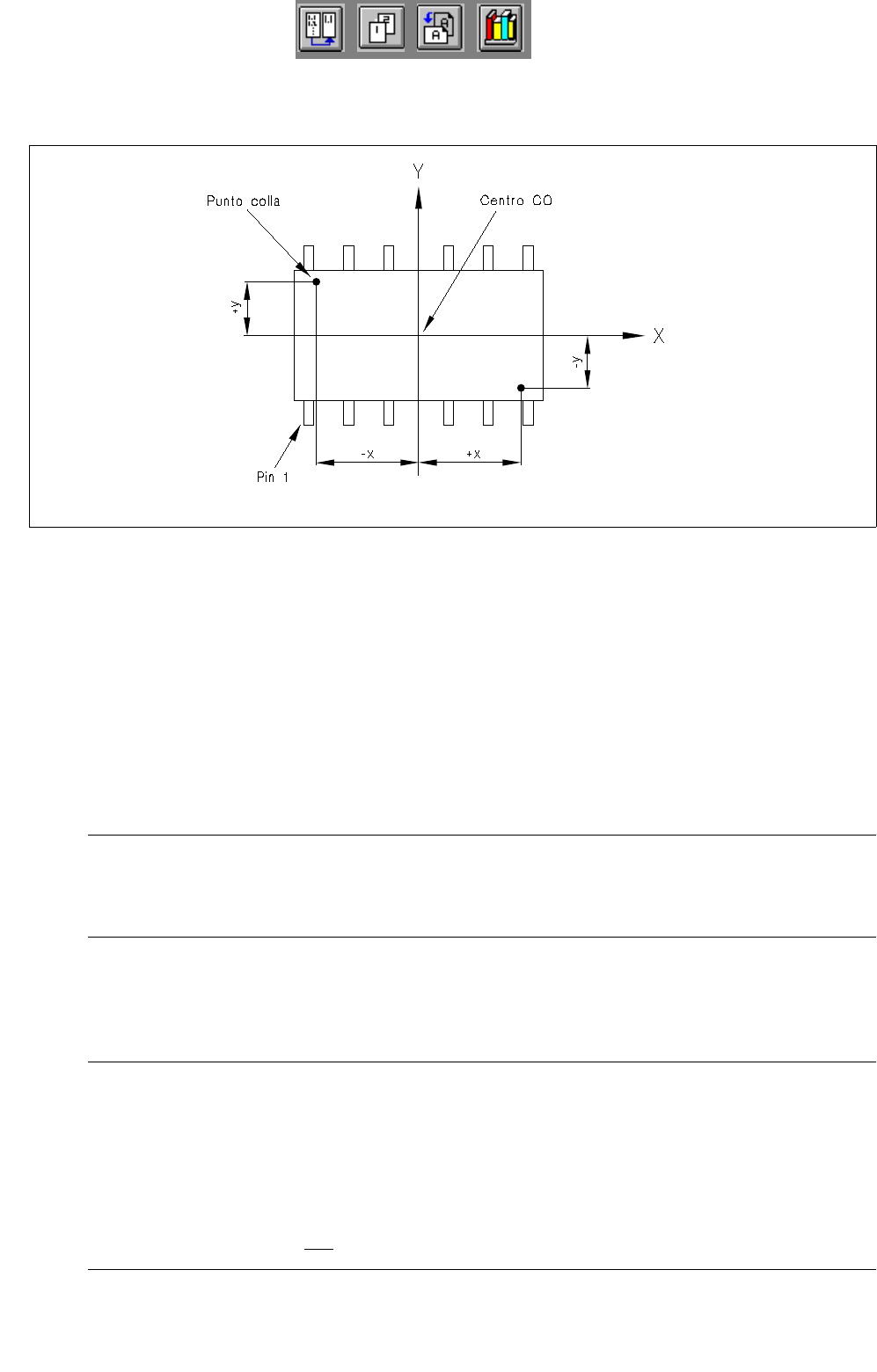

Fig. 7.1.3 Definizione delle coordinate x/y dei punti colla
Editare un nuovo punto colla
● Fare clic su Crea sulla zona comandi della finestra di applicazione dell'"Editore campione di
dosaggio" (v. fig. 7.1.1). Si apre la finestra per l'editazione delle coordinate di un nuovo punto
colla (v. fig. 7.1.2).
● Fare clic sul campo editazione "X" e immettere il valore della coordinata x (badare al segno
precedente).
● Fare clic sul campo editazione "Y" e immettere il valore della coordinata y (badare al segno
precedente).
AVVISO
Per poter piazzare i punti colla di un campione di dosaggio mediante la cartuccia, ci si deve
attenere ad una distanza minima dei punti colla.
● Confermare le immissioni con Ok.
La finestra si chiude. Nella finestra di applicazione dell'"Editore campione di dosaggio"
vengono indicati i dati delle coordinate dei punti colla creati.
AVVISO
Se si sono immessi valori o segni non consentiti (ad es. una virgola come segno decimale) oppure se
si è sottopassata la distanza minima dei punti colla del campione di dosaggio, si apre un box di dia-
logo con la segnalazione di errore relativa. I campi errati vengono rappresentati con un bordo rosso.
Dapprima si deve confermare il box di dialogo con Ok, poi si possono correggere le immissioni e con-
fermarle con Ok. I valori editati sussistono con il chiudersi della finestra. Se però con la fine dell'Edi-
tore campione di dosaggio non si è salvato, si perdono i dati editati.
