8 Prodotto / Circuito stampato Manuale oper atore del calcolatore di linea UNIX 8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002 268 I t I I 8.1.3.6 Visualizzazione de i dati PM sull’Editore strutt…
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
267
I
t I I
8.1.3.5 Visualizzazione dei dati scheda sull’Editore struttura (mode grafica)
Sul mode grafica dell’Editore struttura i dati della scheda del circuito stampato e di ogni sottostruttura possono
venire visualizzati su di una propria finestra.
● Selezionare con doppio clic lo schizzo della struttura del CS.
Lo schizzo è ora evidenziato da un bordo in grassetto.

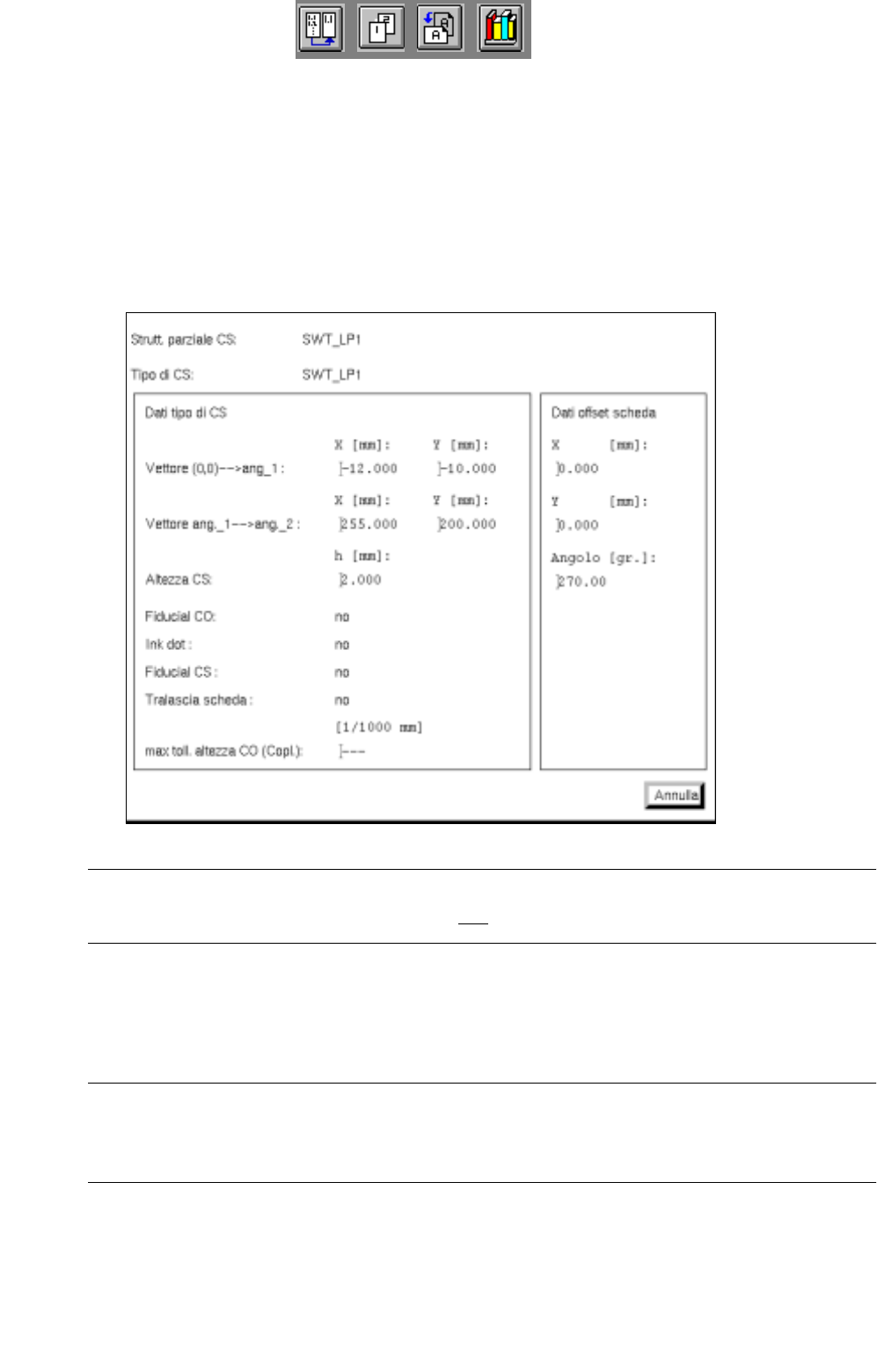

Si apre la finestra "Informarzioni CS" con i dati della scheda della struttura selezionata.
AVVISO
I dati contenuti sulla finestra "Informazioni CS" non possono venire modificati.
● Fare clic sul pulsante Annulla.
Si chiude la finestra "Informazioni CS".
AVVISO
La finestra "Informazioni CS" può inoltre venire aperta sulla finestra "Informazioni PM" di una struttura
parziale (v. pag. 8 - 268).
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
268
I
t I I
8.1.3.6 Visualizzazione dei dati PM sull’Editore struttura (mode grafica)
Sul modo grafica dell’Editore struttura, i dati di una posizione di montaggio selezionata possono venire visua-
lizzati direttamente sotto la rappresentazione grafica del circuito stampato o su una finestra propria.
Se occorrono solo i dati più rilevanti della posizione di montaggio,
● selezionare la posizione di montaggio richiesta facendo clic semplice.
La posizione di montaggio è evidenziata da un bordo in grassetto.
Sulla tabella sotto la rappresentazione grafica del circuito stampato
vengono visualizzati i dati della posizione di montaggio selezionata (v. fig. 8.1.6).
Se occorrono tutti i dati della posizione di montaggio.
● selezionare la posizione di montaggio richiesta facendo doppio clic.
La posizione di montaggio è ora evidenziata da un bordo in grassetto.
Si apre la finestra "Informazioni PM" con i dati della posizione di montaggio selezionata.
AVVISO
I dati contenuti sulla finestra "Informazioni PM" non si possono modificare.
- Dati scheda ...
Grazie a questo pulsante si può aprire la finestra "Informazioni CS" con i dati della scheda della
struttura parziale sulla quale si trova la posizione di montaggio selezionata.
● Fare clic sul pulsante Dati scheda ... .
Si apre la finestra "Informazioni CS".
● Fare clic sulla finestra "Informazioni CS" sul pulsante Annulla.
Si chiude la finestra "Informazioni CS".
● Fare clic sulla finestra "Informazioni PM" sul pulsante Annulla.
Si chiude la finestra "Informazioni PM".
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
269
I
t I I
8.1.3.7 Colori e loro significato sull’Editore struttura (mode grafica)
Sul mode grafica dell’Editore struttura vengono impiegati più colori per gli elementi grafica indicati. A seconda
dello stato degli elementi grafica (ad es. "bloccato(a)"), i colori assumono significati diversi.
La seguente tabella riporta l’assegnazione di colori a determinati stati degli elementi grafica indicati.
Significato dei colori:
- nero indica che questo oggetto è valido, vale a dire che è effettivo in riferimento alla sottostruttura di
volta in questione.
- grigio indica che questo oggetto di per sé non è effettivo, e cioé a causa del suo proprio attributo
individuale, ad es. fiducial bloccata o ink dot bloccato.
- rosso indica che questo oggetto è ineffettivo solo per via di dati di produzione, ad es. una fiducial non è
bloccata ma è spento il riconoscimento della posizione del CS.
- verde evidenzia la posizione della posizione di montaggio
Significato dei colori riferiti alle posizioni di montaggio:
- croci verdi queste posizioni di montaggio sono valide
- croci grigie queste posizioni di montaggio sono provviste dell’attributo "s" per bloccate
(v. sottocap. 8.1.6.3)
- croci rosse queste posizioni di montaggio non sono valide solo per via di dati di produzione.
Significa infatti che la scheda (struttura parziale) sulla quali si trovano, è provvista
dell’attributo ""tralascia" (v. sottocap. 8.1.4.4).
Dati della
scheda
Ink dot
FS-CS FS-PM Posiz. PM
Schizzo
bloccata normale bloccata normale bloccata normale bloccata normale
Ricon.
ink dot
sìgrigionero-------
nogrigiorosso-------
Ricon. CSsì--grigionero-----
no--grigiorosso-----
Ricon. PMsì----grigionero---
no----grigiorosso---
Tralascia
scheda
no------grigioverdenero
sì------grigiorossorosso
Tab. 8.1 - 1 Assegnazione di colori a determinati stati degli elementi grafica indicati
