Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
277
I
t I I
8.1.5 Finestra dell'Editore fiducial della scheda
Grazie al menu e ai campi di immissione dell'Editore fiducial della scheda si possono piazzare o bloccare le
fiducial della scheda (per il riconoscimento della posizione del CS) e gli ink dot (per il riconoscimento delle
schede errate).
Esempi di allocazione delle fiducial scheda e degli ink dot sono rappresentati e descritti a seguito.

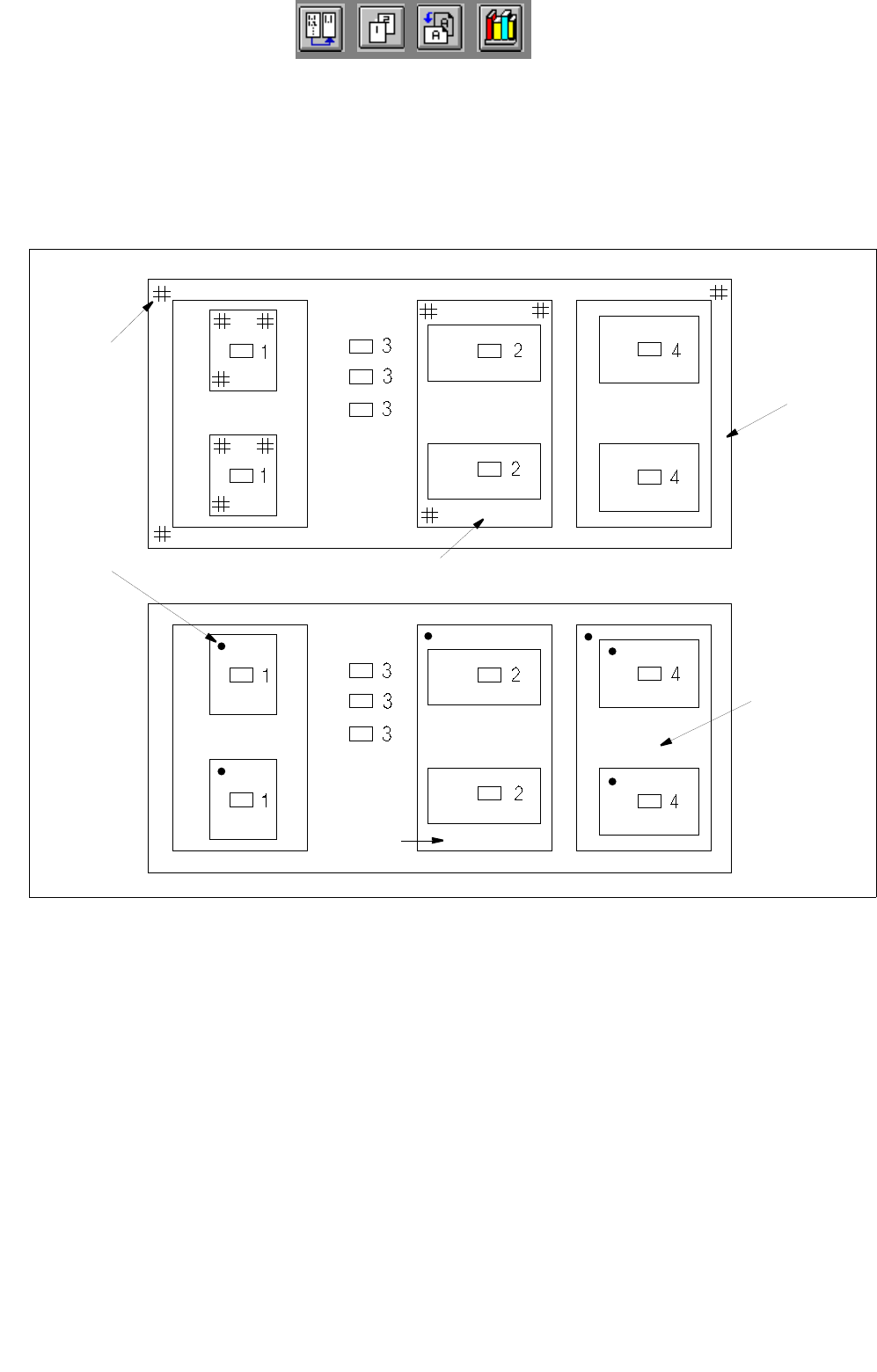

Fig. 8.1.9 Allocazione di fiducial della scheda per il riconoscimento della posizione e allocazione degli ink dot (esempio)
Set FS per il riconoscimento della posizione:
Sui componenti 1 agisce il set FS del circuito singolo.
Sui componenti 2 agisce il set FS del gruppo 2.
Sui componenti 3 agisce il set FS del gruppo 1.
Sui componenti 4 agisce il set FS del gruppo 1.
Ink dot:
Sui componenti 1 agisce l'ink dot del circuito singolo.
Sui componenti 2 agisce l'ink dot del gruppo 2.
Sui componenti 3 non agisce alcun ink dot.
Sui componenti 4 agisce l'ink dot del gruppo 3.
Gruppo 1
Gruppo 2
Gruppo 3
Gruppo 2
Fiducial
scheda
Ink dot
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
278
I
t I I
AVVISO
In una struttura del CS le fiducial scheda agiscono da sotto a sopra. Per il riconoscimento della posizione dei
CS ciò significa ad esempio che agisce il set FS più prossimamente allocato al CO (v. fig. 8.1.9).
Gli ink dot invece agiscono nella struttura del CS da sopra a sotto. Se ad es. in una struttura di CS parziale
contenente a sua volta sottostrutture con ink dot è stato definito un ink dot, questo agisce (preordinato) per
l'elaborazione del CS (v. fig. 8.1.9).
Il set fiducial della scheda (v. fig. 8.1.8) viene richiamato dalla finestra dell'Editore scheda facendo clic sul campo
Edita fiducial scheda.

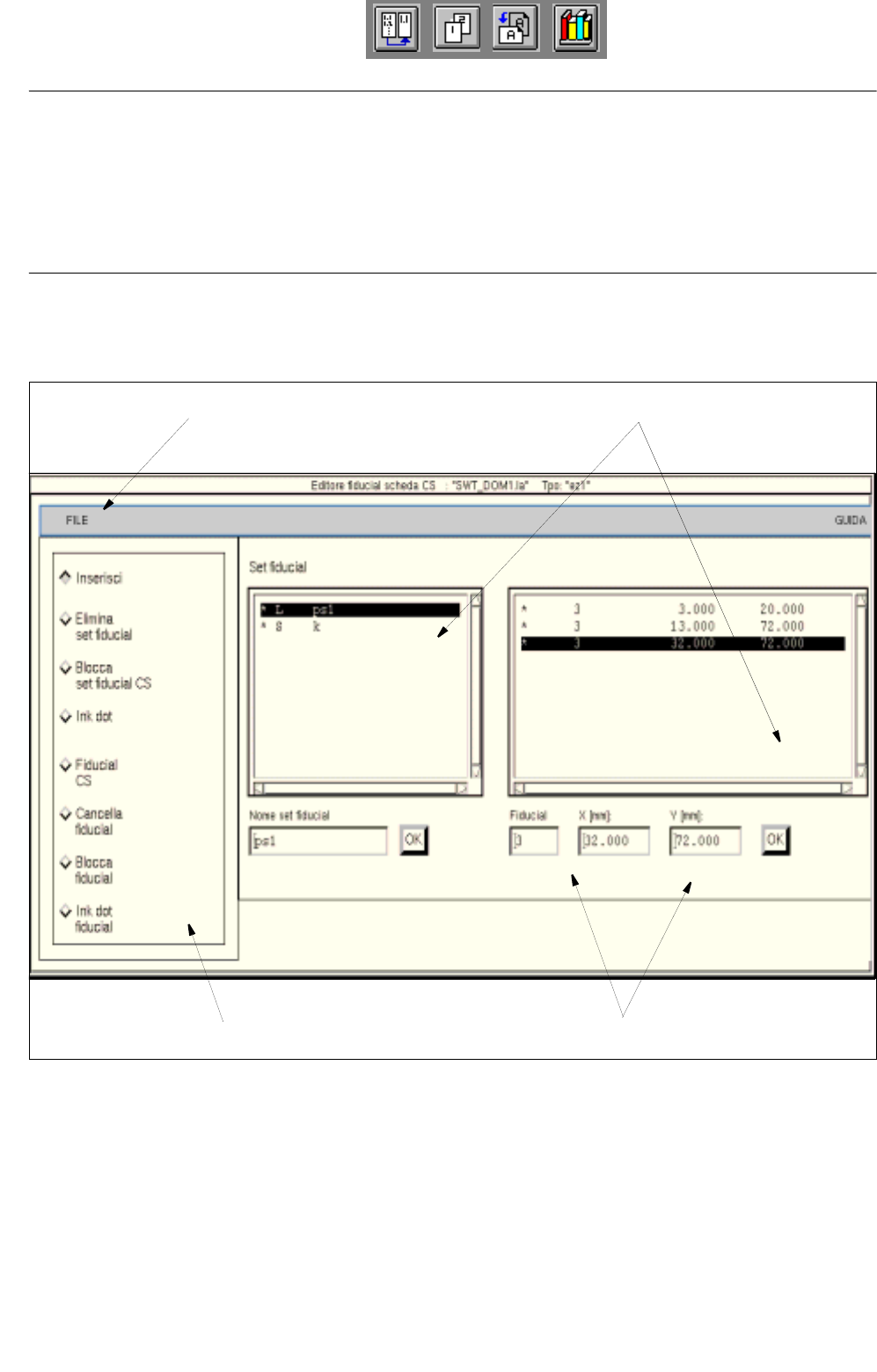

Fig. 8.1.10 Finestra dell'Editore fiducial della scheda
Barra del menu
Campi selezione
Campi editazione
Zona comandi
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
279
I
t I I
La finestra dell'Editore fiducial scheda è suddivisa come segue:
- Barra del menu
- Campi selezione
- Zona editazione
- Zona comandi
Barra del menu
La barra del menu comprende i menu "FILE" e "GUIDA".
AVVISO
Dato che questi menu sono qui simili per funzione e comando ad altri casi di applicativi del Calcolatore di
linea, vengono descritti una sola volta ampiamente al cap. 2.
Campi selezione
Sulla finestra dell'Editore fiducial scheda sono contenuti due campi selezione. Sul campo "Set fiducial
scheda" (SFS) vengono elencati i nomi dei set FS già definiti. Se è selezionato un set di fiducial, nel campo
selezione destro verranno visualizzate le fiducial in esso contenute (v. fig. 8.1.10).
Zona editazione (v. sottocap. 8.1.5.1)
Questa zona contiene i campi editazione del nome di un set FS, del numero di una fiducial scheda e delle
coordinate x/y per la determinazione della posizione delle fiducial.
Zona comandi (v. sottocap. 8.1.5.2)
Attivando i pulsanti sulla zona comandi si possono eseguire le relative azioni con i set FS e le fiducial.
8.1.5.1 Zona editazione dell'Editore fiducial scheda
Nella zona editazione (v. fig. 8.1.10) si possono definire ed editarele fiducial della scheda e i set di fiducial della
scheda. Le possibilità e le prescrizioni di merito sono descritte a seguito.
- Nome set fiducial
In questo campo viene determinato il nome del set FS che può contenere più fiducial scheda (max. 6).
Il nome può essere composto al massimo da 17 caratteri. Come caratteri si possono usare solo let-
tere, numeri e trattini di sottolineatura, ad es. pm_120.
● Attivare Inserisci nella zona comandi.
● Immettere il nome del set FS.
