13 Mezzi di produzione / Allestimento Manual e operatore del calcolatore di linea UNIX 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizi one 02/2002 414 I t I I Se l’Editore zo…
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
413
I
t I I
- Supporti
Facendo clic sull’icona del supporto vassoi, sulla zona visualizzazione viene rappresentata una lista
con tutti i supporti vassoi e i trays manuali con la loro definizione.
Esempio della definizione dei supporti vassoi:
SV~S_M_FB_51 SV : supporto vassoi
S_M_FB_51: definizione del tipo
Zona visualizzazione "Lista caricatori"
Sul campo visualizzazione vengono rappresentati tutti i caricatori, vassoi, moduli o supporti vassoi che sono
stati selezionati con l’icona corrispondente.
Le opzioni macchina della lista dei caricatori sono rappresentate con le loro caratteristiche più prevalenti e con
la loro definizione. Le opzioni macchina sono rappresentate in grigio, gli scomparti dei caricatori e dei supporti
vassoi sono invece evidenziati in blu scuro.
13.1.3.2 Lista opzioni
Facendo clic su "Lista opzioni" sul menu SERVIZI si apre la lista delle opzioni (v. fig. 13.1.9).
La lista delle opzioni comprende le opzioni che possono venire definite per una linea. Trattasi dell’SAV,
dell’SAVM, del centraggio componenti, del modulo di coplanarità, del convogliatore per scarti CO e dello
scambiatore pipette. Nella configurazione stazione vengono allocati alle zone caricatori. Se necessario.
l’SAV, l’SAVM e il convogliatore per scarti CO possono venire allocati a determinati tipi di macchine anche
sull’Editore zona caricatori. In questo caso però saranno definiti solo per l’allestimento al momento corrente.

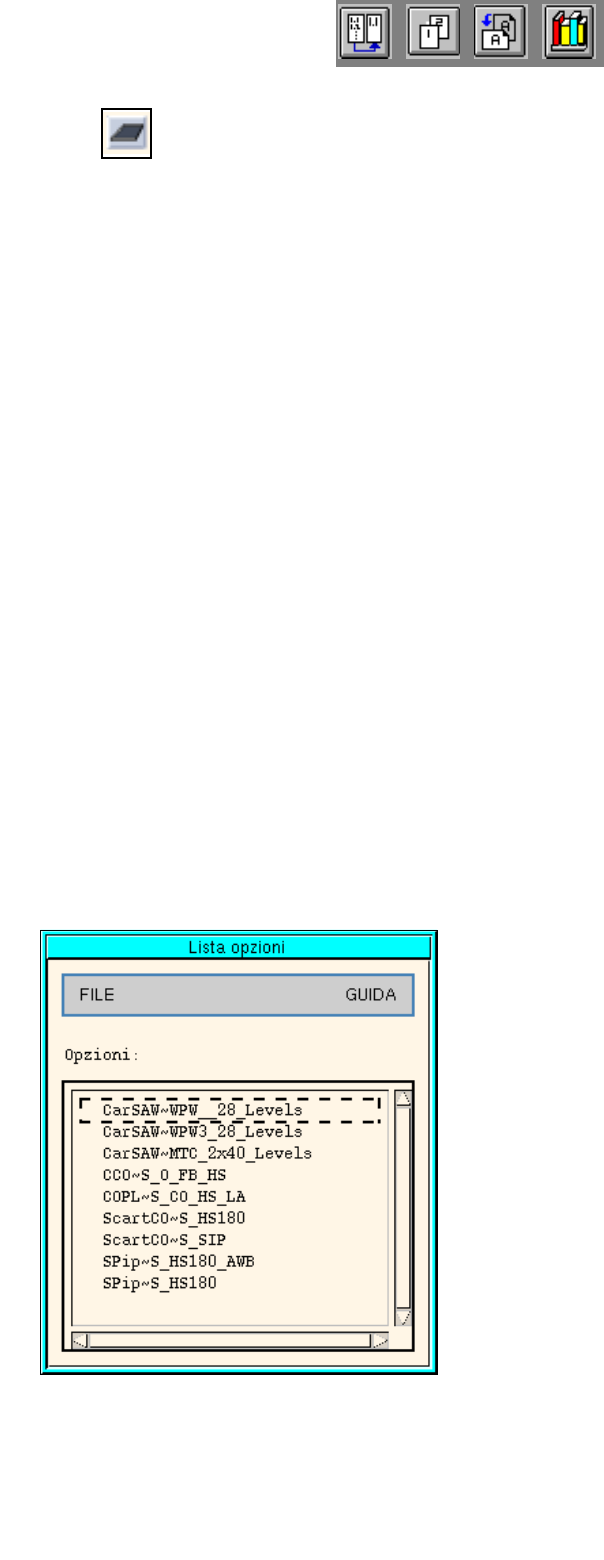

Fig. 13.1.9 Lista delle opzioni
13 Mezzi di produzione / Allestimento Manuale operatore del calcolatore di linea UNIX
13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizione 02/2002
414
I
t I I
Se l’Editore zona caricatori è stato aperto tramite l’Editore configurazioni (v. cap. 12, sottocap. 12.1.2.4), le
opzioni potranno venire allocate alle tracce delle zone caricatori purché naturalmente siano piazzabili su di esse.
Se l’Editore zona caricatori è stato lanciato dal Desktop, tramite la lista opzioni si potranno allocare solo le
opzioni SAV, SAVM e convogliatore per scarti CO, purché naturalmente essi siano piazzabili.
- Car-SAV~WPW_28_Levels Scambiatore Automatico Vassoi;
può venire piazzato solo una volta sulla zona caricatori destra
di una F4/F5/F5 HM.
- Car-SAV~WPW3_28_Levels Scambiatore Automatico Vassoi;
può venire piazzato solo una volta sulla zona caricatori destra
di una F5 HM.
- Car-SAV~MTC_2x40_Levels Scambiatore Automatico Vassoi a Matrice;
può venire piazzato rispettivamente sulla zona caricatori destra
e sinistra di una S-25 HM.
- CCO~S_O_FB_HS stazione di centraggio componenti della HS 180;
può venire allocata solo una volta sulla zona caricatori sinistra
di una HS180.
- COPL~S_CO_HS_LA modulo di coplanarità della HS180;
può venire piazzato solo una volta sulla zona caricatori destra
di una HS180.
- ScartCO~S_HS180 convogliatore di scarto componenti della HS180;
può venire piazzato una volta su ogni zona caricatori di una HS180.
- ScartCO~S_SIP convogliatore di scarto componenti della Siplace;
può venire piazzato una volta su ogni zona caricatori di una Siplace.
- SPip~HS180_AWB scambiatore pipette della HS180 con contenitore scarti
può venire piazzato solo una volta sulla zona caricatori sinistra
di una HS180.
- SPip~HS180 scambiatore pipette della HS180;
può venire piazzato solo una volta sulla zona caricatori sinistra
di una HS180.
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
415
I
t I I
13.1.3.3 Box package / Editore package
Per via di deviazioni della posizione esatta dei componenti negli scomparti dei nastri e dei vassoi è necessario
correggere gli offset del package o i tempi di vibrazione onde garantire un prelievo preciso dei componenti in
questione.
Dette correzioni vengono immesse sull’Editore package. Facendo clic sull’opzione "Box package" sul menu
"SERVIZI", si apre l’Editore package.
L’opzione Box package è poi attivata solo quando si sono selezionati o lo scomparto di un caricatore o gli
scomparti di un vassoio.
La zona editazione dell’Editore package è diversa trattandosi di caricatori o di vassoi. Gli Editori package dei
caricatori e dei vassoi vengono quindi descritti separatamente ai seguenti sottocap.
