Creare un gruppo griglia
● Fare clic su Crea sulla zona comandi della finestra di applicazione (v. fig. 6.1.1).
Dapprima si apre la finestra per la descrizione del gruppo griglia (v. fig. 6.1.25) e sulla zona
visualizzazione della finestra di applicazione viene rappresentanto un ball.

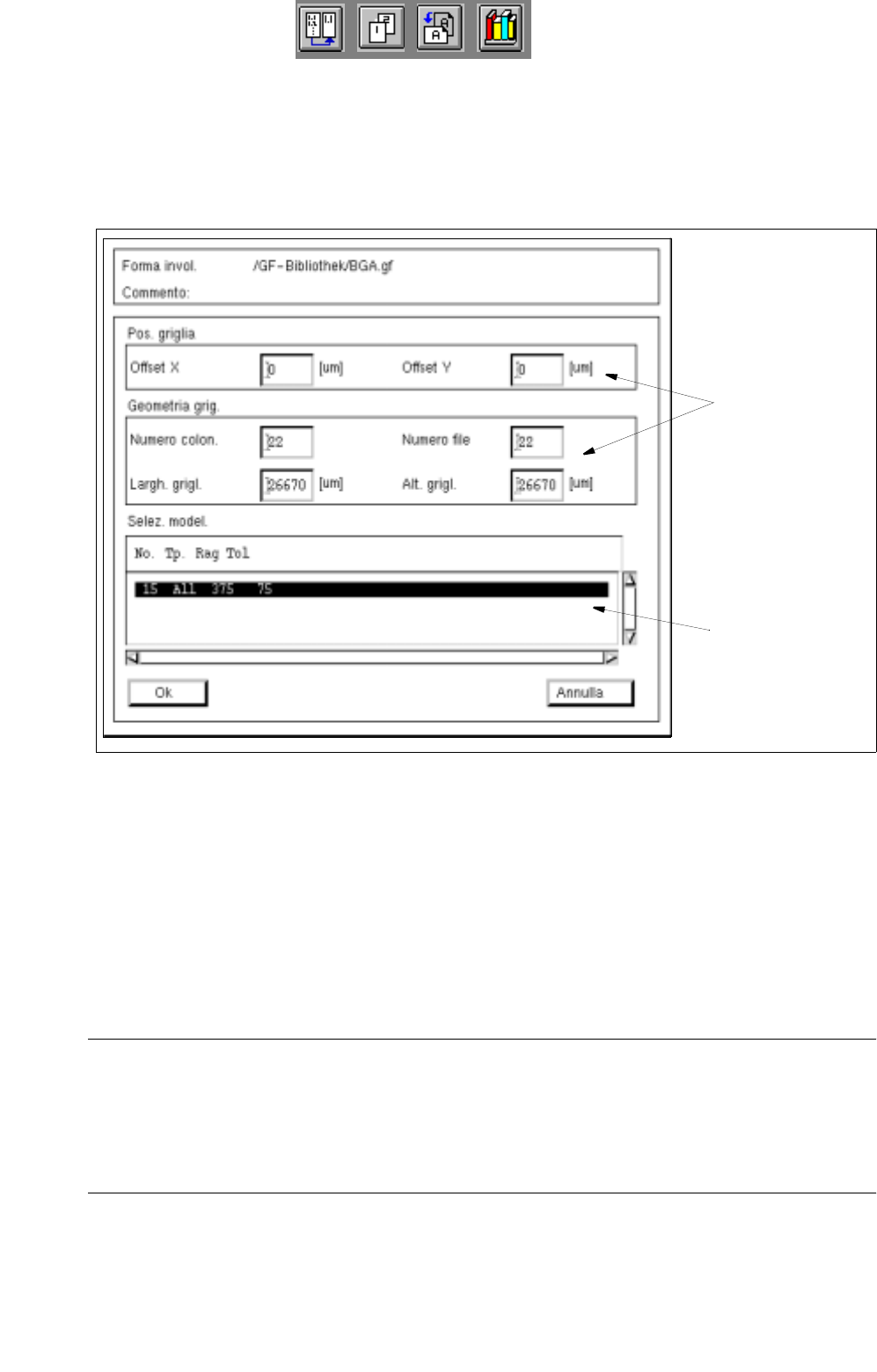

Fig. 6.1.25 Finestra "Descrizione gruppi griglia" (con valori già immessi per la geometria della griglia)
Modalità di editazione dei dati dei gruppi griglia:
● Fare clic sui singoli campi editazione e immettere i valori.
● Dopo aver immesso i dati fare clic su Ok per confermare le immissioni.
Se i valori immessi sono corretti, si chiude la finestra "Descrizione gruppi griglia". Sulla finestra di
applicazione viene rappresentato il gruppo griglia definito (v. fig. 6.1.3).
AVVISO
Se si sono immessi valori errati, si apre sul monitor un box di dialogo con la relativa segnalazione
di errore (v. pag. 6 - 201). I campi errati vengono rappresentati con un bordo rosso.
Prima di tutto va confermato il box di dialogo con Ok, poi si possono correggere le immissioni e
confermare con Ok.
Campi
Campo selezione
"Modelli"
editazione
6 Prodotto / Forma involucri Manuale operatore del calcolatore di linea UNIX
6.1 Editore forma involucri (Editore GF) Versione software 503.xx Edizione 02/2002
238
I
t I I
Modifica dei gruppi griglia
● Fare clic sul gruppo griglia nella zona visualizzazione della finestra di applicazione.
Il gruppo è contrassegnato bordato da un rettangolo.
● Selezionare il gruppo griglia ancora una volta facendo doppio clic.
Si apre la finestra per l’editazione del gruppo griglia (v. fig. 6.1.25).
● Fare clic nel campo editazione sul valore da modificare (puntare il cursore davanti al valore).
● Cancellare il valore con il tasto DELETE e immettere il nuovo valore.
AVVISO
Con ogni azionamento del tasto RETURN dopo ogni immissione su un campo editazione, la
rappresentazione grafica delle forme involucri sulla zona visualizzazione viene attualizzata auto-
maticamente.
● Dopo aver terminato tutte le modifiche richieste fare clic su Ok.
Se i valori immessi sono corretti, si chiude la finestra.
Il gruppo griglia viene rappresentato sulla zona visualizzaione con le dimensioni modificate.
Eliminare i ball da un gruppo griglia
Per poter contrassegnare come ball di una griglia anche ball non disponibili, si può procedere facendo clic sul
ball relativo nella zona visualizzazione.
Modalità:
● Fare clic con il tasto destro del mouse su ogni ball da eliminare. I ball così selezionati vengono
rappresentati in modo inverso. Facendo nuovamente clic con il tasto destro
del mouse, il loro
stato può venire di nuovo invertito.
Allocare un nuovo modello ball al gruppo griglia attuale
Se sono già stati definiti diversi modelli ball, i loro dati vengono indicati sul campo selezione "Modelli"
(v. fig. 6.1.25) e possono così venire allocati al gruppo piedini attuale.
L’immissione del modello ball comprende i seguenti dati:
No. = numero del modello ball
Tp. = tipo del modello ball (contatto o marca di centraggio)
Rag = raggio del modello ball
Tol = tolleranza raggio del modello ball
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
239
I
t I I
Modalità:
● Sul campo "Modelli" selezionare i dati del modello griglia richesto.
● Fare clic su OK.
Si chiude la finestra. Il gruppo griglia viene rappresentato sulla zona visualizzazione con le
dimensioni del modello ball selezionato.
Creare un nuovo modello ball
● Selezionare sulla zona visualizzazione con doppio clic un ball qualsiasi del gruppo appena
creato. Si apre la finestra per l'Editazione dei dati dei modelli (v. fig. 6.1.21).

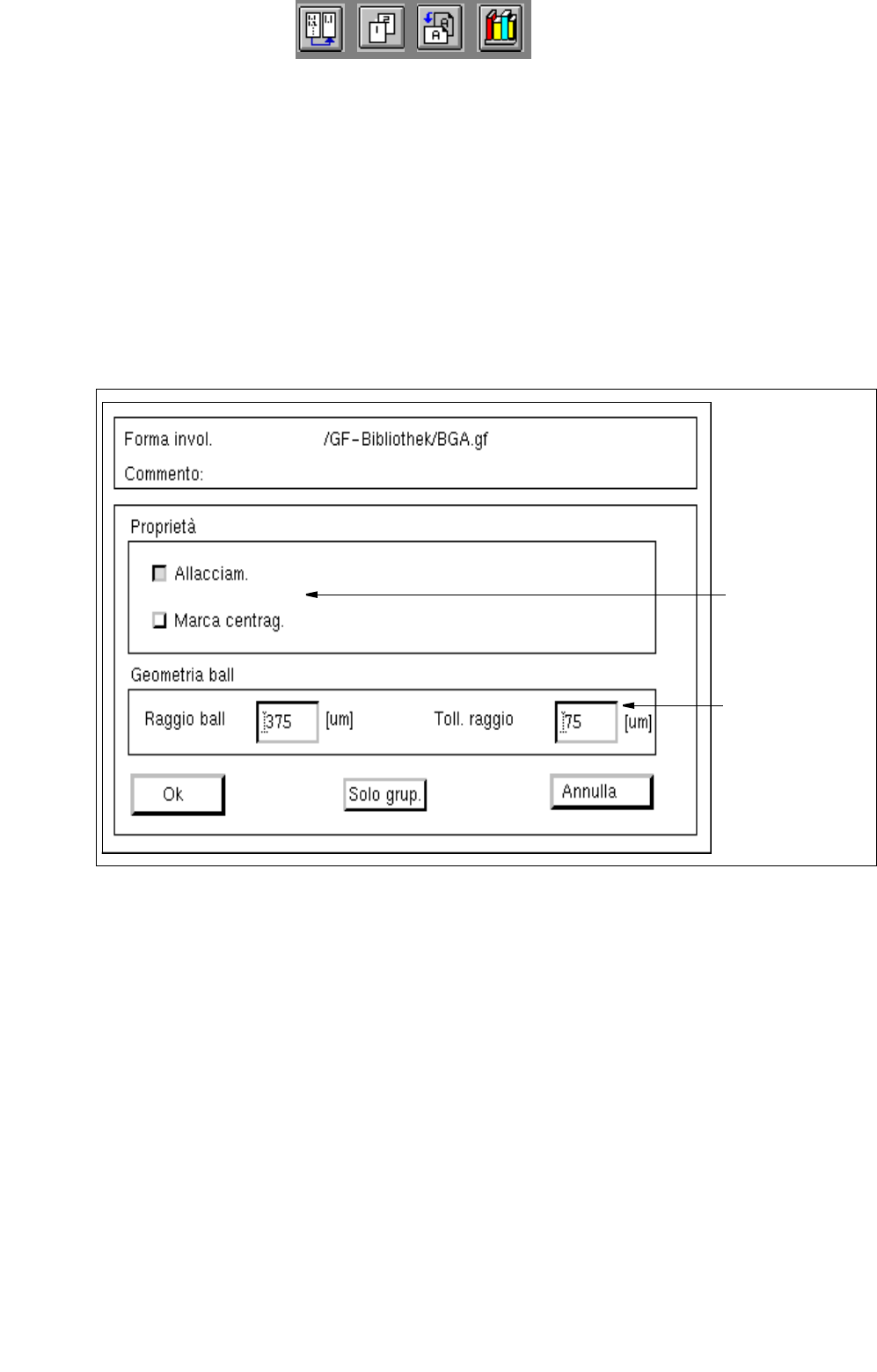

Fig. 6.1.26 Finestra "Descrizione dei modelli" (con valori già immessi per la geometria dei ball)
Modalità di editazione dei dati dei modello ball:
● Fare clic sui singoli campi editazione e immettere i valori.
● Dopo aver immesso i dati fare clic su Ok per confermare le immissioni.
Se i valori immessi sono corretti, si chiude la finestra "Descrizione dei modelli".
Sulla zona visualizzazione viene rappresentato un gruppo griglia con i ball definiti (v. fig. 6.1.3).
Zona
Campi editazione
impostazioni
