4 Gestione dati Manuale operatore del calcolatore di linea UNIX 4.5 Ambiente di lavoro Visual izzazione file Versione software 503.xx Edizione 02/2002 160 I t I I 4.5.2.3 Menu OPZIONI - Ti pi di dati Con l'aiuto di …
Manuale operatore del calcolatore di linea UNIX 4 Gestione dati
Versione software 503.xx Edizione 02/2002 4.5 Ambiente di lavoro Visualizzazione file
159
I
t I I
Oltre "Cerca/Sostituisci", nel menu "SERVIZI" sono contenute le seguenti voci, usando le quali si potranno
avviare gli editori correlati. Ad eccezione della voce di menu "Editore caricatori", esse sono attive solo se sulla
zona visualizzazione sarà evidenziata una seguenza di caratteri.
- Editore componenti
- Editore GF
- Editore CS
- Generatore setup
- Editore campione dos.
- Editore caricatori
Esempio: avviare l’Editore circuiti stampati
● Sulla zona visualizzazione evidenziare una sequenza di caratteri con il cursore e selezionare poi
SERVIZI --> Editore circuiti stampati.
Si avvierà ora l’Editore circuiti stampati. La sequenza di caratteri evidenziata verrà accettata
come nome del circuito stampato nell’editore.
AVVISO
Se è stato evidenziato il nome di un circuito stampato già esistente (con o senza suffisso), nell’Editore
circuiti stampati verranno visualizzati i dati del circuito stampato selezionato, altrimenti verrà creato
un nuovo circuito stampato, il cui nome corrisponderà alla sequenza di caratteri evidenziata. Il suf-
fisso ".la" viene aggiunto automaticamente.
AVVISO
La prassi su descritta vale anche per l’Editore componenti, l’Editore forme involucri e per il Generatore di
set up. Per avviare il Generatore di set, si dovrà evidenziare la sequenza di caratteri completa del per-
corso nel quale si trova il File di allestimento (ad es. Anlagen/Linie.ak/Teil.va/rüstung1.ar).
4 Gestione dati Manuale operatore del calcolatore di linea UNIX
4.5 Ambiente di lavoro Visualizzazione file Versione software 503.xx Edizione 02/2002
160
I
t I I
4.5.2.3 Menu OPZIONI
- Tipi di dati
Con l'aiuto di questa voce di menu si può selezionare da un certo numero di filtri determinati il filtro
che appare come preimpostazione nel FSB selezionando "FILE --> Apri...".

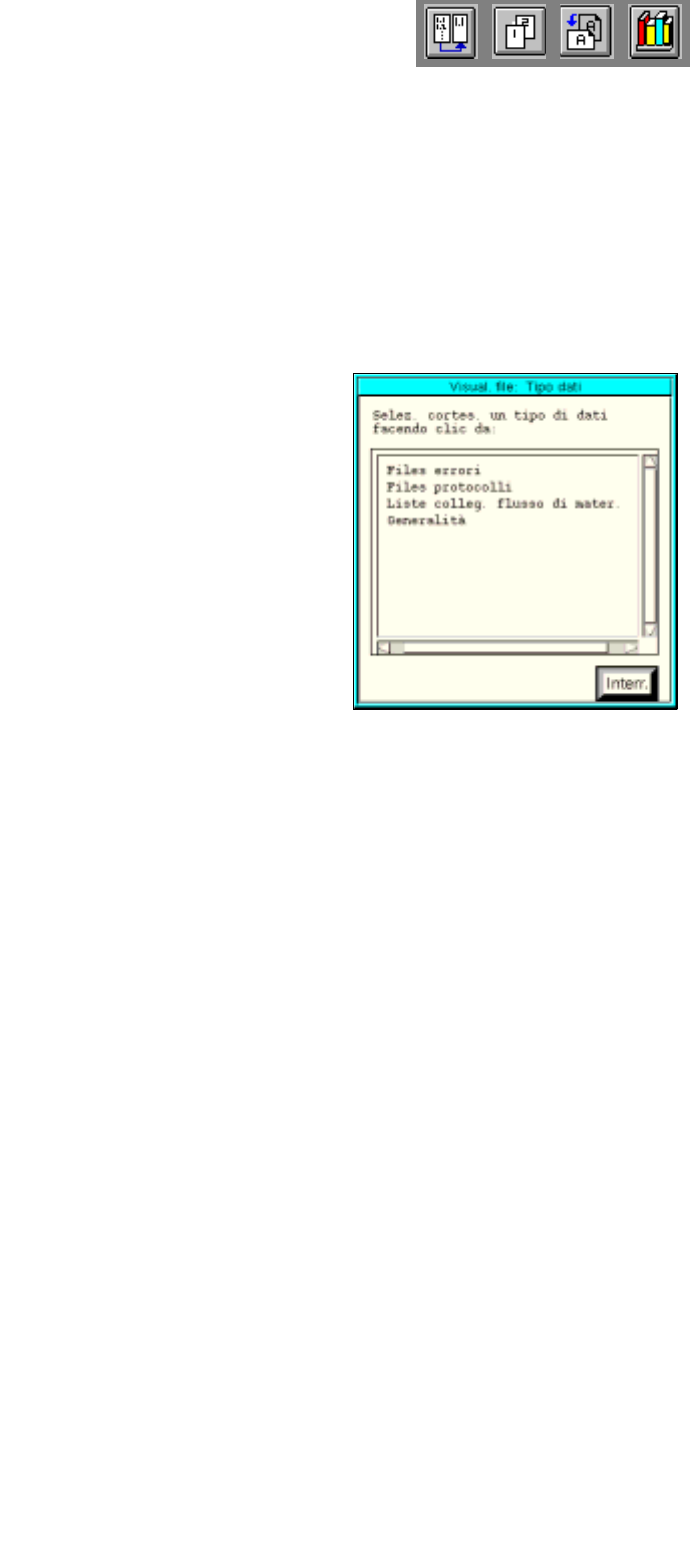

● Selezionare OPZIONI --> Tipi dati.
Si apre il box di dialogo con la selezione dei filtri determinati.
● Files errori.Fare clic sul tipo di dati richiesto, ad es. Files errori (oppure Annulla o Interr. a
seconda di come appare scritto, se il box di dialogo va chiuso senza selezione del filtro).
Si chiude il box di dialogo.
- Selezione stampante
Grazie a questa voce di menu si può selezionare una stampante installata.
● Fare clic su OPZIONI --> Sel. stampante.
Si apre la finestra della selezione stampante.
● Confermare il modello selezionato e la selezione con OK.
- Salva stato
Con ciò si possono salvare il tipo di dati selezionato sotto Opzioni e la selezione della stampante;
queste impostazioni quindi saranno già subito disponibili quando si riavvierà la visualizzazione file.
● Fare clic su OPZIONI --> Salva stato.
Le opzioni attualmente impostate per il tipo di dati e la selezione della stampante vengono
salvate come impostazioni default.
Manuale operatore del calcolatore di linea UNIX 4 Gestione dati
Versione software 503.xx Edizione 02/2002 4.6 Import CAD
161
I
t I I
4.6 Import CAD
Grazie all’ambiente operativo del programma "Import CAD" si possono facilmente adeguare al formato
SIPLACE i File di montaggio creati esternamente (ad es. su sistemi CAD, su sistemi PPS, su Banche dati).
Sul programma „Import CAD" si differenziano due modi:
- Modo a conversione (modo preimpostato)
Sul modo a conversione, i dati vengono accettati sulla basi di filtri.
- Modo a filtro
I filtri che vengono necessitati per l’accertamento dei dati di montaggio occorrenti sui file da conver-
tire, possono venire creati ossia modificati sul modo a filtro.
Convertendo i dati di montaggio, dalle posizioni di montaggio giacenti di volta in volta il più esternamente viene
calcolata una grandezza batch. Su una propria finestra dell’Import CAD detta grandezza può venire modificata
sulla grandezza effettiva del batch. Qui si può inoltre variare in un altro il sistema di coordinate impostato.
Per la rappresentazione della struttura del circuito stampato creato dai dati di montaggio convertiti e modificati,
ci si serve della funzione grafica sull’ambiente operativo dell’Import CAD.
4.6.1 Premesse/preliminari per l’import di un File di montaggio
creato esternamente
- Il File di montaggio (File CAD) deve essere disponibile in formato ASCII.
- Il nome del file deve finire con il suffisso .cad.
- Il file deve venire copiato sulla Directory Masterdata/CAD-Bibliothek (v. sottocap. 4.3.4.1).
- I seguenti dati PM devono essere contenuti almeno in un riga di dati per una posizione di montaggio:
nome CO,
coordinate x ed y,
angolo di montaggio
