12.2.3 Configurare un gruppo
Entro un impianto parziale, le stazioni dello stesso tipo di macchina (ad es. S20 e S23) possono venire riunite
in gruppi. Questi gruppi vengono definiti dai loro limiti. Le stazioni fino al primo limite del gruppo di un impianto
parziale ossia tra due limiti del gruppo di un impianto parziale fanno parte di un gruppo.
- In un gruppo possono trovarsi rispettivamente i tipi di stazioni HS50 o 80S15/S20/S23 o 80F/F4/F5 o G2
(stazione d’incollaggio).
- Entro un gruppo la configurazione e l’allestimento delle stazione devono essere identiche.
- Su ogni stazione entro un gruppo viene montata la stessa quota (contenuto di montaggio) di un circuito
stampato.
- Entro un gruppo i circuiti stampati vengono montati solo da una stazione. Questa stazione non viene pres-
critta dal Calcolatore di linea, bensì determinata di volta in volta dalle macchine "Lift" che si trovano tra le
stazioni di un gruppo.
- I circuiti stampati montati vengono trasportati al prossimo gruppo tramite una catena convogliatore inte-
grata nella stazione rispettiva.
NOTA
Nei gruppi configurati non viene supportata la proprietà "Whispering down the Line" che deve dunque venire
disattivata sull’Editore opzioni macchina (v. sottocap. 12.1.3).
Inoltre, sul Controllo lavori si deve sempre prescrivere il tipo di batch "I" (infinito) (v. cap. 14, sottocap.
14.2.3.7.
● Fare clic sulla barra del menu del SERVIZI --> Configur. linea.
Si apre la finestra di selezione "Configurazione linea".
● Fare clic sul pulsante di comando Configurazione gruppo.
Si aprirà il BSF sulla Directory "Stammdaten: Anlagen".
● Selezionare l’impianto intero "xx.ak" facendo doppio clic.
Nel BSF verranno ora visualizzati tutti gli impianti parziali compresi nell’impianto intero.
12 Mezzi di produzione / Configurazione stazione e linea Manuale operatore del calcolatore di linea UNIX
12.2 Editore impianto Versione software 503.xx Edizione 02/2002
396
I
t I I
● Selezionare l’impianto parziale "xx.va" e confermare con OK (oppure selezionarlo subito facendo
doppio clic). Si aprirà la finestra "Configurazione gruppo" (v. fig. 12.2.3).
Nella zona visualizzazione sono elencati i nomi di tutte le stazioni configurate nell’impianto parziale.
Se erano già definiti dei gruppi, nell’elenco i loro limiti verranno rappresentati come linee tratteg-
giate.

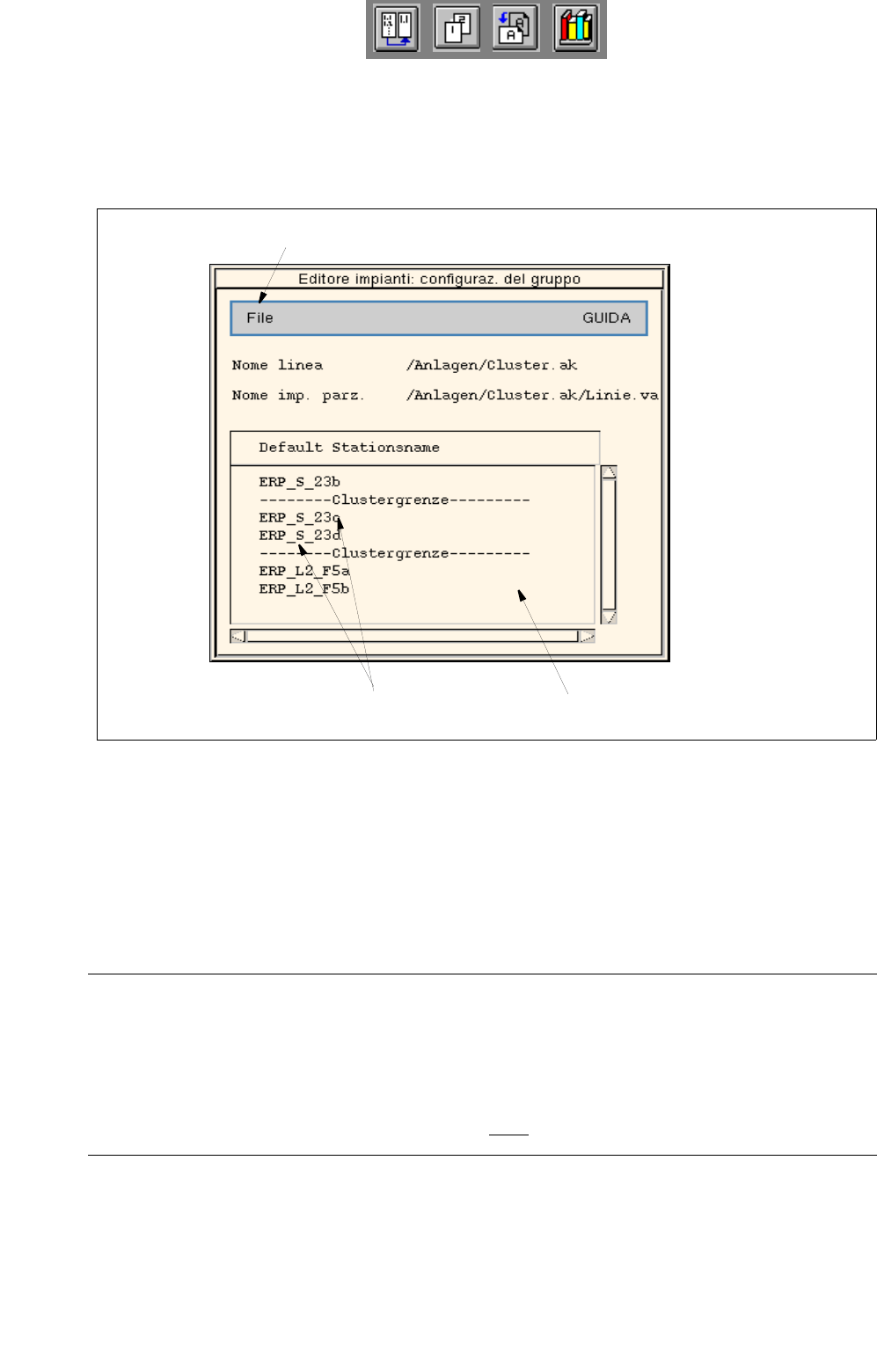

Fig. 12.2.3 Finestra "Configurazione del gruppo"
Definire il/i limite/i del gruppo:
● Selezionare con doppio clic l’immissione del nome della stazione richiesta.
Nella visualizzazione, il limite del gruppo verrà evidenziato al di sotto del nome della stazione
selezionata.
● Ripetere la procedura se necessario.
NOTE
Se entro un impianto parziale si crea solo un limite del gruppo, il gruppo inizia con la prima stazione
dell’impianto parziale e finisce con la stazione dopo la quale è stato determinato il limite del gruppo.
Se le ultime stazioni di un impianto parziale devono formare un gruppo, si deve creare un limite per
l’inizio del gruppo e un limite per la fine del gruppo dopo l’ultima stazione.
barra del menu
stazioni entro un gruppo
zona visualizzazione
Manuale operatore del calcolatore di linea UNIX 12 Mezzi di produzione / Configurazione stazione e linea
Versione software 503.xx Edizione 02/2002 12.2 Editore impianto
397
I
t I I
Rimuovere il/i limite/i del gruppo:
● Selezionare con doppio clic l’immissione del nome della stazione dopo la quale è stato definito un
limite del gruppo. Non verrà più rappresentato il limite del gruppo.
● Ripetere la procedura se necessario.
Salvare la configurazione:
● Sulla barra del menu scegliere la funzione File --> Memorizza.
Verrà salvata la configurazione del gruppo.
● Nella barra del menu scegliere la funzione File --> Esci.
Si chiuderà la finestra "Configurazione del gruppo".
Sulla zona visualizzazione del Desktop, nella rappresentazione grafica delle configurazioni linea
rispettive, i limiti definiti dei gruppi sono contrassegnati da linee rosse (v. cap. 3, fig. 3.1.5) .
12.2.4 Selezionare la linea di produzione
Il Calcolatore di linea può di volta in volta controllare solo un impianto intero. Detto impianto intero viene
denominato linea di produzione. In caso siano configurati più impianti interi, è possibile definire un altro impianto
intero come linea di produzione. A questo fine si devono azzerare tutte le stazioni, il Calcolatore di linea va
terminato e poi riavviato.
Selezionare la nuova linea di produzione:

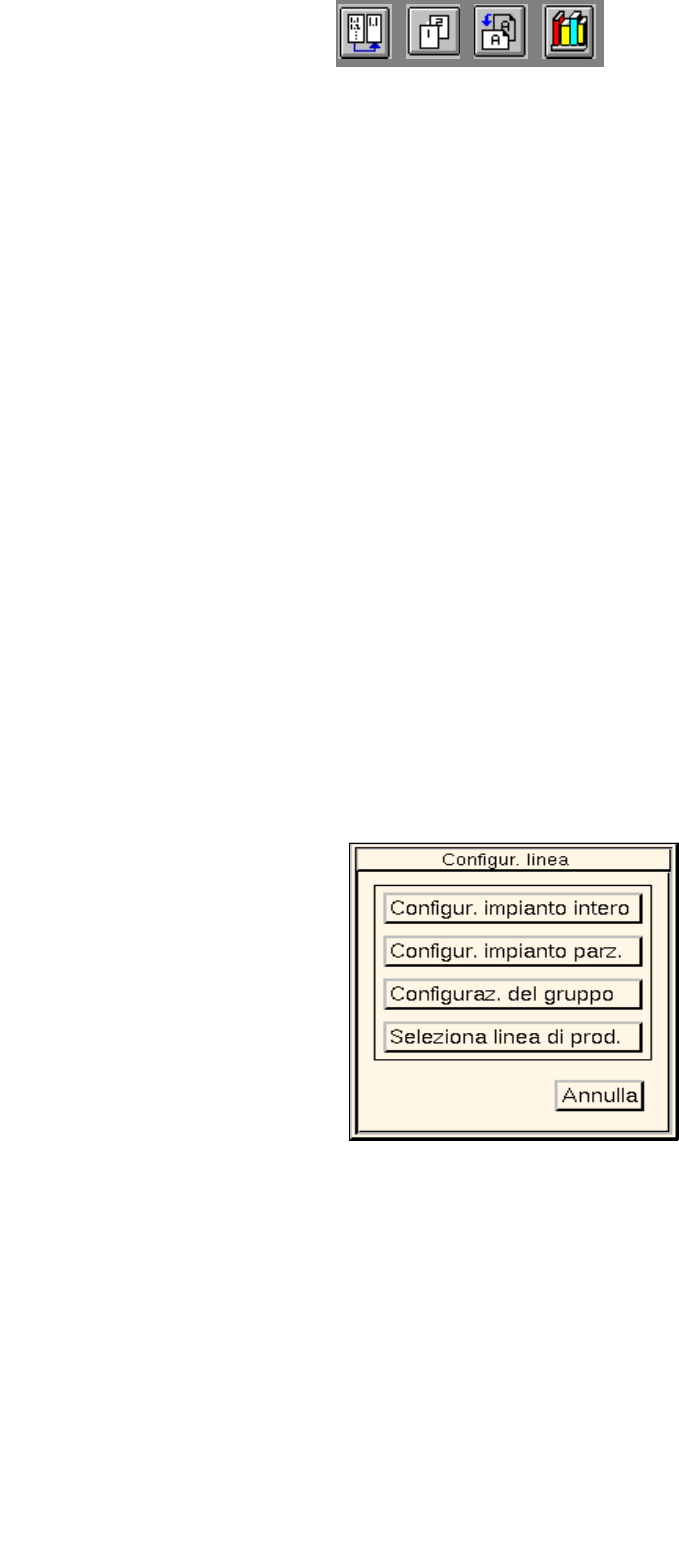

● Sulla barra del menu del Desktop fare clic su SERVIZI --> Configur. linea.
Si apre la finestra di selezione "Configurazione della linea".
● Fare clic sulla casella Seleziona linea di prod..
Si apre il box FSB con la Directory "Master data: Anlagen".
Sulla lista vengono visualizzati tutti gli impianti interi configurati.
