13 Mezzi di produzione / Allestimento Manuale operatore del calcolatore di linea UNIX
13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizione 02/2002
414
I
t I I
Se l’Editore zona caricatori è stato aperto tramite l’Editore configurazioni (v. cap. 12, sottocap. 12.1.2.4), le
opzioni potranno venire allocate alle tracce delle zone caricatori purché naturalmente siano piazzabili su di esse.
Se l’Editore zona caricatori è stato lanciato dal Desktop, tramite la lista opzioni si potranno allocare solo le
opzioni SAV, SAVM e convogliatore per scarti CO, purché naturalmente essi siano piazzabili.
- Car-SAV~WPW_28_Levels Scambiatore Automatico Vassoi;
può venire piazzato solo una volta sulla zona caricatori destra
di una F4/F5/F5 HM.
- Car-SAV~WPW3_28_Levels Scambiatore Automatico Vassoi;
può venire piazzato solo una volta sulla zona caricatori destra
di una F5 HM.
- Car-SAV~MTC_2x40_Levels Scambiatore Automatico Vassoi a Matrice;
può venire piazzato rispettivamente sulla zona caricatori destra
e sinistra di una S-25 HM.
- CCO~S_O_FB_HS stazione di centraggio componenti della HS 180;
può venire allocata solo una volta sulla zona caricatori sinistra
di una HS180.
- COPL~S_CO_HS_LA modulo di coplanarità della HS180;
può venire piazzato solo una volta sulla zona caricatori destra
di una HS180.
- ScartCO~S_HS180 convogliatore di scarto componenti della HS180;
può venire piazzato una volta su ogni zona caricatori di una HS180.
- ScartCO~S_SIP convogliatore di scarto componenti della Siplace;
può venire piazzato una volta su ogni zona caricatori di una Siplace.
- SPip~HS180_AWB scambiatore pipette della HS180 con contenitore scarti
può venire piazzato solo una volta sulla zona caricatori sinistra
di una HS180.
- SPip~HS180 scambiatore pipette della HS180;
può venire piazzato solo una volta sulla zona caricatori sinistra
di una HS180.
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
415
I
t I I
13.1.3.3 Box package / Editore package
Per via di deviazioni della posizione esatta dei componenti negli scomparti dei nastri e dei vassoi è necessario
correggere gli offset del package o i tempi di vibrazione onde garantire un prelievo preciso dei componenti in
questione.
Dette correzioni vengono immesse sull’Editore package. Facendo clic sull’opzione "Box package" sul menu
"SERVIZI", si apre l’Editore package.
L’opzione Box package è poi attivata solo quando si sono selezionati o lo scomparto di un caricatore o gli
scomparti di un vassoio.
La zona editazione dell’Editore package è diversa trattandosi di caricatori o di vassoi. Gli Editori package dei
caricatori e dei vassoi vengono quindi descritti separatamente ai seguenti sottocap.
13 Mezzi di produzione / Allestimento Manuale operatore del calcolatore di linea UNIX
13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizione 02/2002
416
I
t I I
13.1.3.4 Editore package dei caricatori
In caso che le coordinate, l’angolo di prelievo o il tempo di vibrazione di un determinato componente non siano
esatti, li si può correggere sull’Editore package. Dette correzione vengono eseguite singolarmente per ogni
scomparto caricatore (v. fig. 13.1.10).
L’allocazione del numero dello scomparto allo scomparto caricatore è prescritta dal costruttore e non la si può
modificare. Lo scomparto superiore è 1, quello inferiore è 2. Se è disponibile solo uno scomparto, questi porta
il numero 1 (v. anche fig. 13.1.2)
Per ogni scomparto si apre un proprio Editore package. Sull’intestazione della finestra lo scomparto 1 viene
contrassegnato da <1> , lo scomparto 2 da <2>.

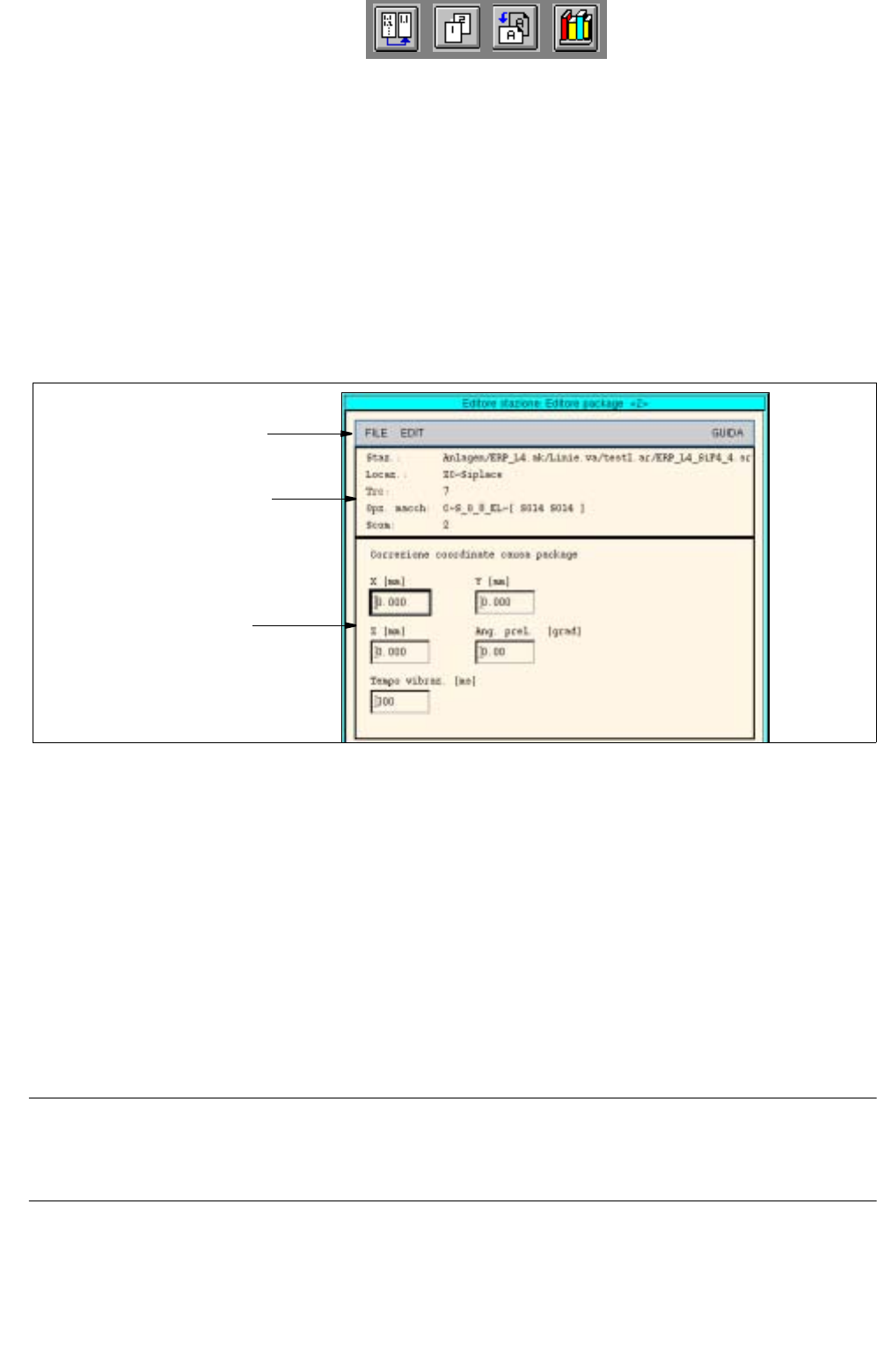

Fig. 13.1.10 Editore package dei caricatori
L’Editore package dei caricatori è articolato nelle seguenti zone:
- Barra del menu
- Campo identificazione
- Campo editazione
Barra del menu
La barra del menu comprende i menu "FILE", "EDIT" e "GUIDA".
AVVISO
I menu "FILE" e "GUIDA" sono qui simili per funzione e comando ad altri casi di applicativi del Calcolatore
di linea e vengono spiegati ampiamente al cap. 2 "Comando generale del programma".
Barra del menu
Campo identif.
Zona editazione
