Spiegazioni sulla Lista degli eventi:
Per ogni evento verificatosi nel periodo di valutazione viene rappresentata una riga a tre colonne.
1a Colonna: Eventi
nome dell’evento (causa della fermata)
2a Colonna: Durata [hh:mm:ss]
durata dell’evento (fermata della stazione) durante l’elaborazione
del circuito stampato, espressa in ore/minuti/secondi
3a Colonna: No. [per volte:]
numero (quante volte) del verificarsi dell’evento durante l’elaborazione
del circuito stampato
- Finire la forma di valutazione "Lista degli eventi"
● Fare clic sull’icona
● Viene nuovamente rappresentata la forma di valutazione "Disponibilità".
16.2.8.7 Forma di valutazione "Raffigurazione dell’impianto"
Sul diagramma della forma di valutazione "Raffig. impianto" viene rappresentata la quota di tempo dei diversi
stati delle singole stazioni durante il periodo di tempo di valutazione impostato (=base di tempo). Vengono
inoltre elencati parametri di produzione e informazioni generali.
La raffigurazione dell’impianto è rilevante specialmente per il personale operatore, dato che qui vengono
indicate importanti informazioni su tutte le stazioni, il che consente il riconoscimento tempestivo di punti cruciali
e disquilibri di carico.
La forma di valutazione "Raffig. impianto" viene richiamata sul diagramma "Disponibilità". E’ possibile per tutte
le stazioni.
- Richiamare la forma di valutazione "Raffigurazione dell’impianto" per tutte le stazioni
● Sulla Vista d’insieme fare clic sull’icona del diagramma "Disponibilità" .
Viene rappresentata la raffigurazione dell’impianto con tutte le stazioni della linea (v. fig. fig.
16.2.8).
Manuale operatore del calcolatore di linea UNIX 16 MaDaMaS
Versione software 503.xx Edizione 02/2002 16.2 Ambiente di valutazione MaDaMaS
523
I
t I I
Fig. 16.2.8 Ambiente di valutazione - forma di valutazione "Raffigurazione impianto" per tutte le stazioni
AVVISO
Qualora siano disponibili più stazioni di quante sia possibile rappresentare sulla zona visualizzazione,
sopra alla barra di informazioni compare una barra di scorrimento con la quale si può spostare l’area di
rappresentazione.
- Richiamare la forma di valutazione "Raffigurazione dell’impianto" per una stazione
● Sulla forma di valutazione "Disponibilità" fare clic sull’icona del diagramma della stazione
richiesta (v. fig. fig. 16.2.5).
Viene rappresentata la raffigurazione dell’impianto della stazione selezionata.
Stato della stazione (ad es. "bloccata")
MTBI
16 MaDaMaS Manuale operatore del calcolatore di linea UNIX
16.2 Ambiente di valutazione MaDaMaS Versione software 503.xx Edizione 02/2002
524
I
t I I

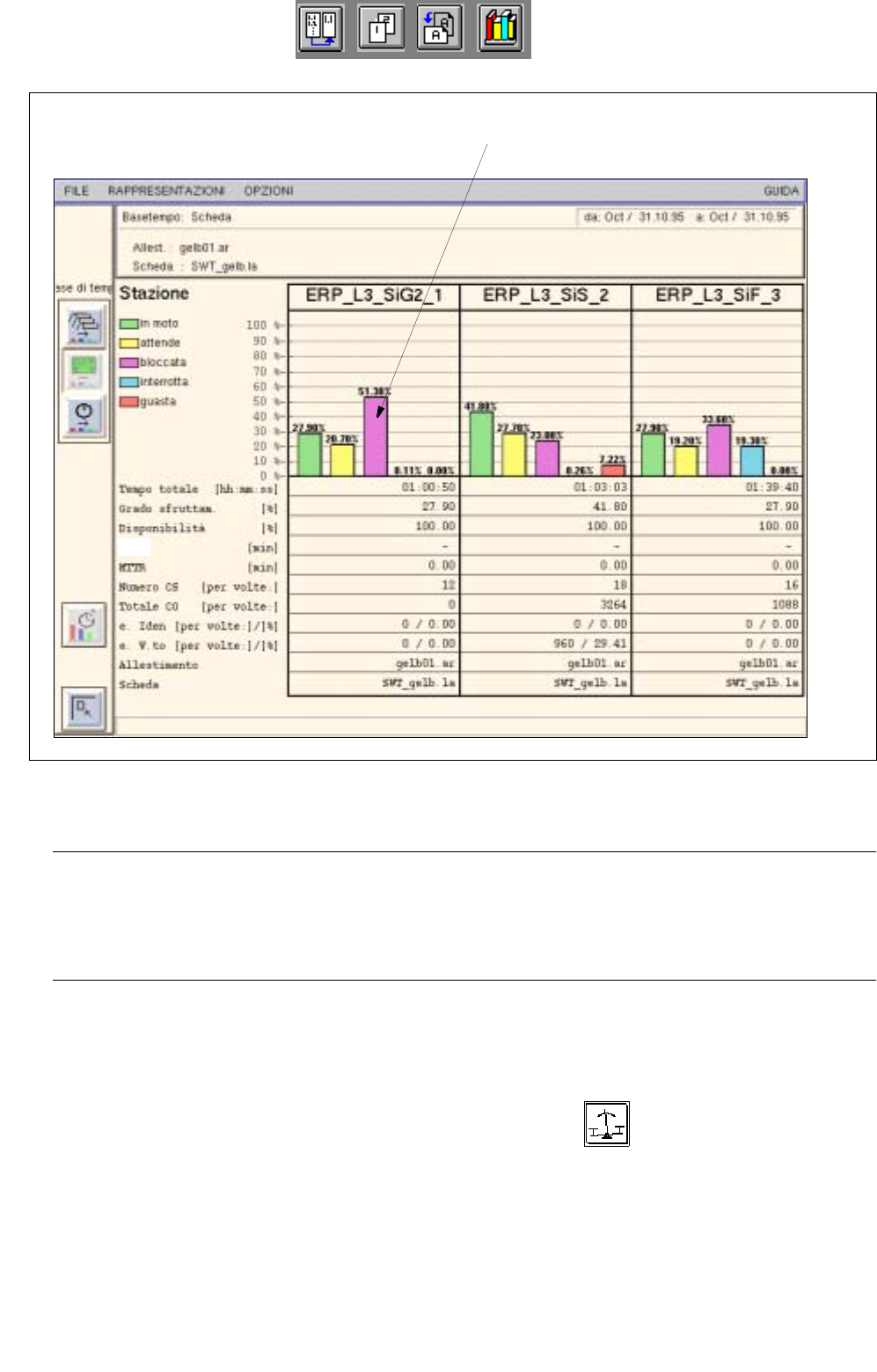

Spiegazioni sulla raffigurazione dell’impianto:
Diagramma per ogni stato di una stazione (in moto, attende, bloccata, interrotta, guasta)
a barre: viene rappresentata una barra a colori indicante la quota di tempo della stazione
sul tempo totale di elaborazione di tutti i circuiti stampati durante il periodo di
valutazione.
Sopra ad ogni barra rappresentata viene indicato il valore percentuale corrispondente
alla quota di tempo.
Stato:
in moto --> la stazione monta ed esegue riconoscimenti di posizione o di ink dot.
(barra verde)
attende --> la stazione è in attesa di un CS dalla stazione precedente, del CS sul
(barra gialla) convogliatore centrale, che il convogogliatore di uscita sia libero o di dati
bloccata --> la stazione è in attesa che la stazione seguente prelievi il CS dal convogliatore
(barra viola) di uscita, in modo che il CS appena finito di montare possa lasciare il
convogliatore centrale
interrotta l’elaborazione del CS su di una stazione è stata interrotta ad es. tramite
(barra blu) i seguenti eventi:
azionato il tasto interrotta (annulla), azionato EMERGENZA (aria compressa,
controllo non inserito su ON), azionato il tasto STOP, modo ciclo attivo,
funzione singola/menu visione/, interruttore a chiave su lento etc.
guasta --> la stazione è guasta senza intervento esterno, ad es. dopo aver tentato
(barra rossa) tre volte inutilmente di prelevare un componente
Tempo [hh:mm:ss] in questa colonna viene indicata la somma di tempo in ore/minuti/econdi
totale che la stazione ha speso nei singoli stati durante il periodo di valutazione
Grado sfruttam. [%] in questa colonna viene indicata la quota percentuale di tempo sul tempo
totale di elaborazione che durante il periodo di valutazione la stazione ha
passato nello stato "in moto". Il valore indicato corrisponde al grado di
sfruttamento raggiunto.
Disponibilità [%] disponibilità della linea/stazione (v. sottocap. 16.2.8)
MTBI [min] "Mean Time Beetween Interrupts" (v. sottocap. 16.2.8.3)
MTTR [min] "Mean Time To Repair" (v. sottocap. 16.2.8.4)
