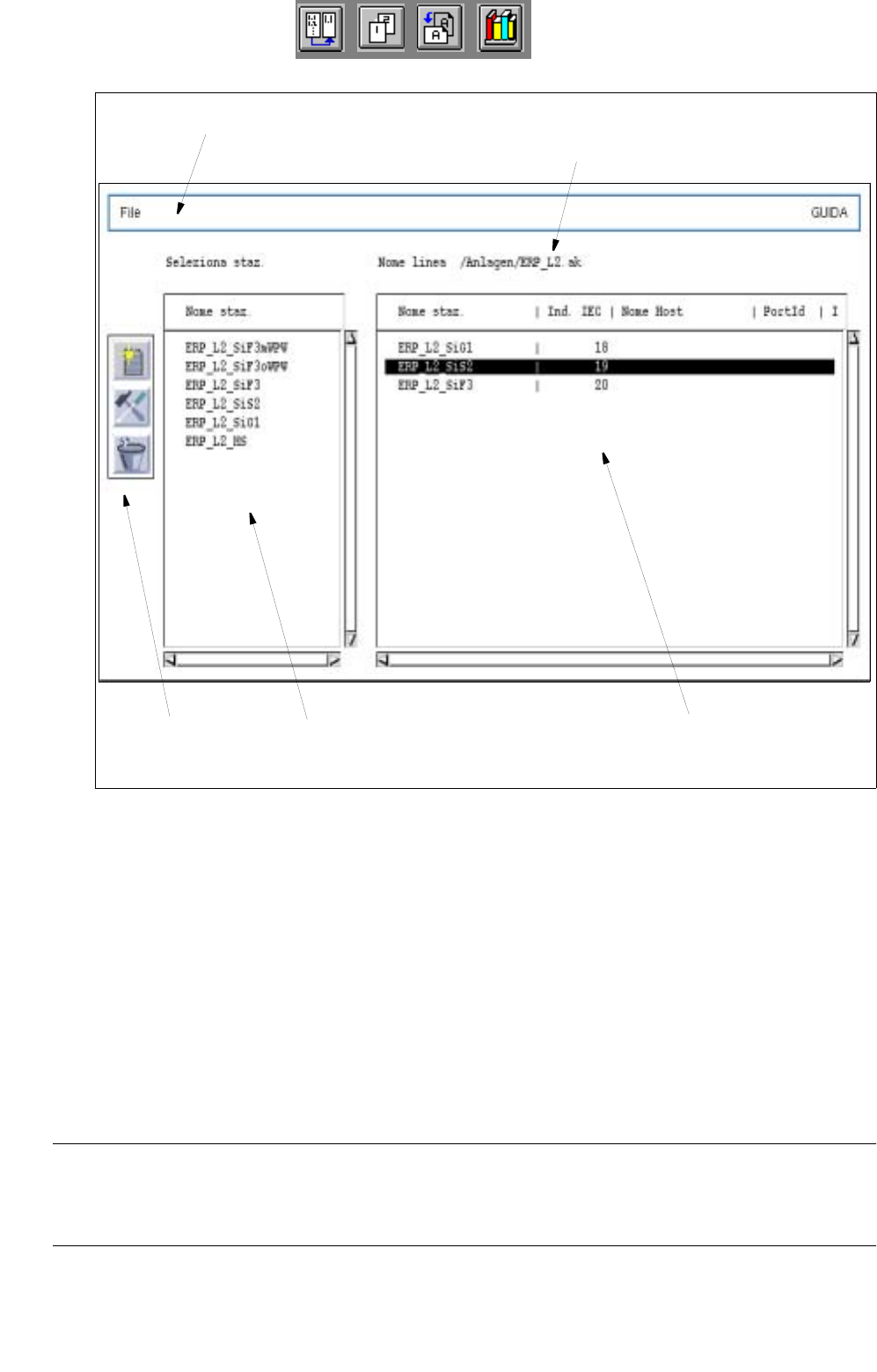

Fig. 12.2.1 Finestra di applicazione "Editore impianto"
La finestra di applicazione è suddivisa come segue:
- barra del menu
- campo selezione "selezione stazione"
- zona visualizzazione
- zona comandi
Barra del menu
La barra del menu comprende i menu "FILE“ e "GUIDA".
AVVISO
Dato che i menu "FILE" e "GUIDA" sono qui simili per comando e funzione ad altri applicativi del Calcola-
tore di linea, vengono spiegati ampiamente una sola volta al cap. 2.
Barra del menu
Zona comandi
Campo selezione
"Selezione stazione"
Zona visualizzazione
"Stazioni dell’impianto intero"
Nome dell’impianto
intero
12 Mezzi di produzione / Configurazione stazione e linea Manuale operatore del calcolatore di linea UNIX
12.2 Editore impianto Versione software 503.xx Edizione 02/2002
390
I
t I I
Campo selezione "Selezione stazione"
Qui vengono elencate tutte le stazioni configurate (v. a proposito anche pag. 12 - 2).
Ogni stazione può venire aggiunta all’impianto intero corrente mediante il comando corrispondente (v. sottocap.
12.2.1.1)
Zona visualizzazione
Su questa zona vengono visualizzate tutte le stazioni annesse all’impianto intero corrente con i loro parametri.
Zona comandi
Dopo aver attivato il comando corrispondente, su questa zona le stazioni selezionate possono venire aggiunte
all’impianto intero o eliminate dall’impianto intero. Inoltre si possono modificare i parametri delle stazioni già
annesse all’impianto intero (v. sottocap. 12.2.1.1).
12.2.1.1 Zona comandi dell’Editore impianto
I comandi vengono simbolizzati da icone. Determinano l’azione da eseguire.
Dopo aver attivato un comando su questa zona, la stazione selezionata può infatti venire manipolata in base
a quanto attivato
Per eseguire i comandi vale sempre la stessa prassi:
● per primo selezionare una stazione sul campo selezione o sulla zona visualizzazione (a seconda
della funzione del comando)
● fare poi clic sul Comando richiesto.
Solo ora viene eseguita l’azione (comando).
- (Alloca)
Se questa icona è attiva, si può aggiungere una stazione configurata all’impianto intero corrente.
● Selezionare la stazione richiesta sul campo "Selezione stazione".
● Fare clic sull’icona .

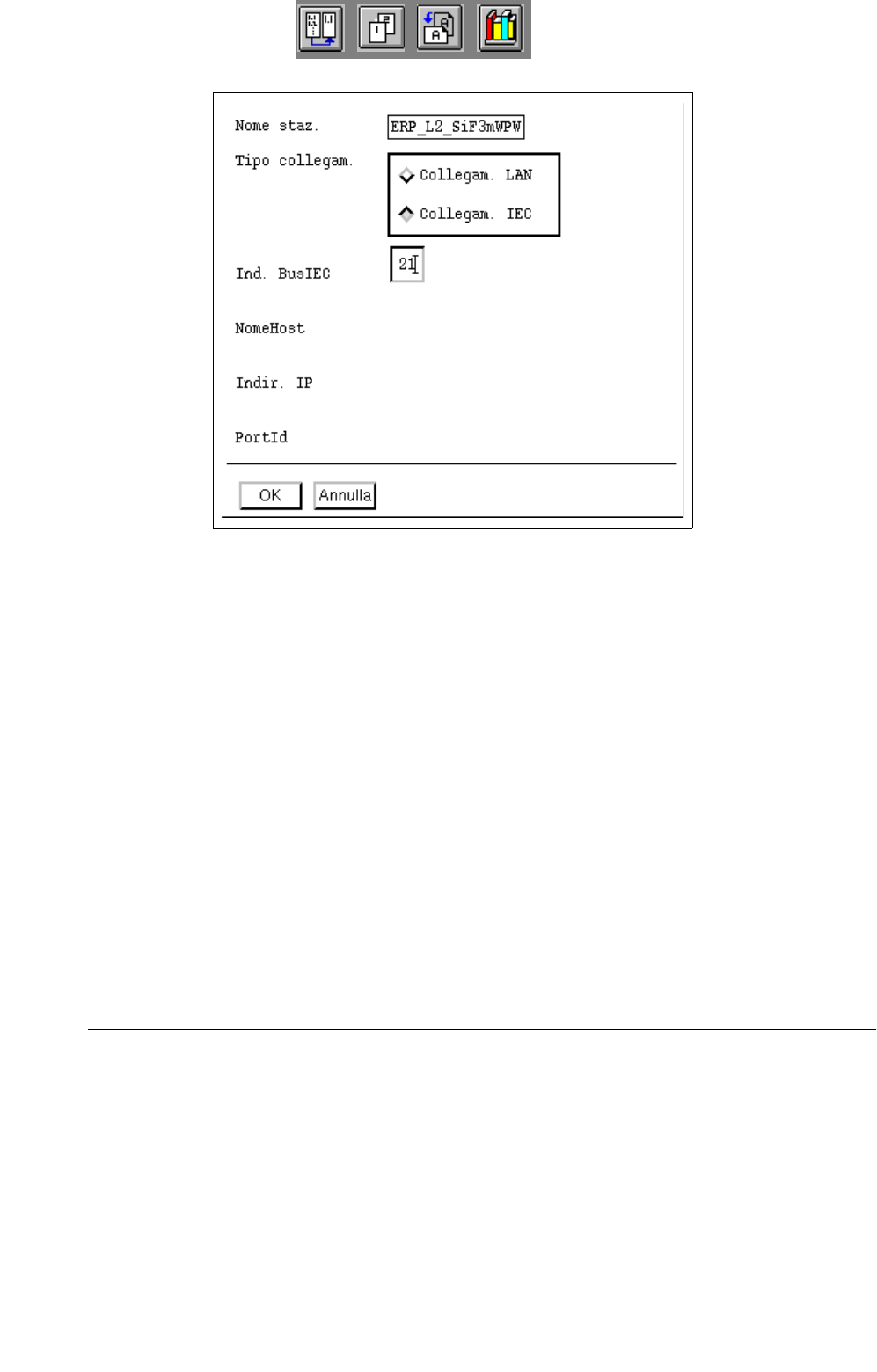

Si apre la finestra per l’immissione dei parametri stazione.
Manuale operatore del calcolatore di linea UNIX 12 Mezzi di produzione / Configurazione stazione e linea
Versione software 503.xx Edizione 02/2002 12.2 Editore impianto
391
I
t I I
● Attivare il pulsante Collegam. LAN o Collegam. IEC per il tipo di collegamento.
● Immettere i parametri sui campi editazione a proposito.
AVVISO
Sono di volta in volta editabili solo i parametri occorrenti ossia possibili per il tipo di collegamento
selezionato.
Collegamento IEC:
- ogni indirizzo Bus IEC può essere assegnato solo una volta e deve coincidere con l’indirizzo
Bus IEC impostato sulla stazione (è possibile un numero da 1-30 per una stazione SIPLACE
e un numero da 8-30 per una stazione HS180).
Collegamento LAN:
- per l’Host si può immettere un nome qualsiasi (al massimo 17 segni).
- L’indirizzo IP (indirizzo Internet) viene immesso in quattro parti (campi editazione). In
ogni campo deve venire immesso un numero tra 000 e 255, ad es. "139.10.2.16".
- Per il Port-ID si deve immettere un numero tra 4000 e 7000.
● Per accettare le immissioni fare clic su OK.
Se tutte le immissioni sono corrette, la finestra si chiude e la stazione viene accettata sull’im-
pianto intero. Il nome della stazione viene rappresentato sulla zona visualizzazione insieme con i
parametri immessi.
