12 Mezzi di produzione / Configurazione stazione e linea Manuale operatore del calcolatore di linea UNIX 12.2 Editore impianto Versione software 503.xx Edizione 02/2002 398 I t I I ● Fare doppio clic sull’impiant o inter…
Manuale operatore del calcolatore di linea UNIX 12 Mezzi di produzione / Configurazione stazione e linea
Versione software 503.xx Edizione 02/2002 12.2 Editore impianto
397
I
t I I
Rimuovere il/i limite/i del gruppo:
● Selezionare con doppio clic l’immissione del nome della stazione dopo la quale è stato definito un
limite del gruppo. Non verrà più rappresentato il limite del gruppo.
● Ripetere la procedura se necessario.
Salvare la configurazione:
● Sulla barra del menu scegliere la funzione File --> Memorizza.
Verrà salvata la configurazione del gruppo.
● Nella barra del menu scegliere la funzione File --> Esci.
Si chiuderà la finestra "Configurazione del gruppo".
Sulla zona visualizzazione del Desktop, nella rappresentazione grafica delle configurazioni linea
rispettive, i limiti definiti dei gruppi sono contrassegnati da linee rosse (v. cap. 3, fig. 3.1.5) .
12.2.4 Selezionare la linea di produzione
Il Calcolatore di linea può di volta in volta controllare solo un impianto intero. Detto impianto intero viene
denominato linea di produzione. In caso siano configurati più impianti interi, è possibile definire un altro impianto
intero come linea di produzione. A questo fine si devono azzerare tutte le stazioni, il Calcolatore di linea va
terminato e poi riavviato.
Selezionare la nuova linea di produzione:
● Sulla barra del menu del Desktop fare clic su SERVIZI --> Configur. linea.
Si apre la finestra di selezione "Configurazione della linea".
● Fare clic sulla casella Seleziona linea di prod..
Si apre il box FSB con la Directory "Master data: Anlagen".
Sulla lista vengono visualizzati tutti gli impianti interi configurati.
12 Mezzi di produzione / Configurazione stazione e linea Manuale operatore del calcolatore di linea UNIX
12.2 Editore impianto Versione software 503.xx Edizione 02/2002
398
I
t I I
● Fare doppio clic sull’impianto intero richiesto "xx.ak".

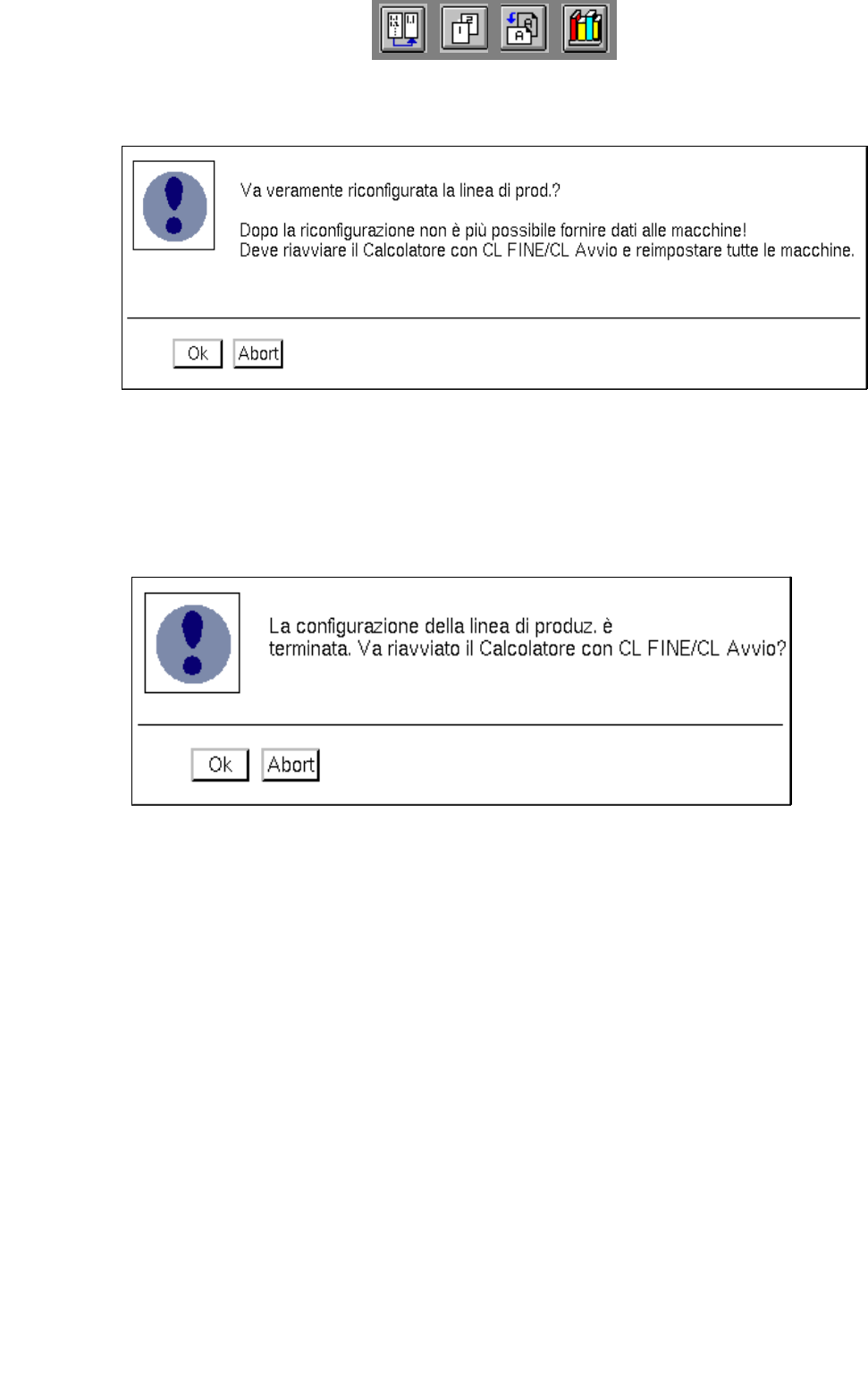

Il box FSB si chiude e si apre il seguente box di dialogo:
● Leggere le istruzioni di sicurezza sul box di dialogo e confermare la nuova configurazione
della linea di produzione con OK. L’impianto intero selezionato è ora configurato come linea
di produzione.
In seguito viene visualizzato il seguente box di dialogo.
● Spegnere tutte le stazioni.
● Confermare il box di dialogo con OK.
La sessione Calcolatore di linea viene terminata automaticamente e riavviata con l’impianto intero
selezionata come linea attiva.
● Riaccendere le stazioni non appena il "Desktop" comapre sul monitor.
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
399
I
t I I
13 Mezzi di produzione / Allestimento
13.1 Editore allestimenti
(Editore zona caricatori e SAV/SAVM)
Grazie all’Editore allestimenti si possono produrre manualmente nuovi allestimenti e anche manualmente si
possono modificare quelli già esistenti, allocando alle singole zone caricatori i caricatori e i vassoi della lista
apposita. Ai singoli scomparti dei caricatori e dei vassoi vengono allocati i componenti.
Con l’opzione File RI si accede alle allocazioni predefinite dei componenti e delle forme involucri a caricatori e
a vassoi. Detta opzione consente la creazione esatta ed efficiente dell’allestimento e dovrebbe pertanto venire
impiegata preferibilmente.
Con l’opzione "Box package" si possono definire i vassoi ed immettere valori di correzione per la posizione di
prelievo del componente sul vassoio nonché il tempo di vibrazione.
Con l’opzione "Scambiatore pipette" si può configurare lo scambiatore pipette.
Lo Scambiatore Automatico Vassoi (SAV), lo Scambiatore Automatico Vassoi a Matrice (SAVM) ed il convoglia-
tore per scarti CO possono venire allocati, se necessario, anche tramite la lista opzioni sull’Editore zona
caricatori.
L’Editore allestimenti viene richiamato separatamente per le zone caricatori delle stazione e dello scambiatore
automatico vassoi. Entrambi gli editori - Editore zona caricatori ed Edtitore SAV/SAVM - sono uguali per
funzione, differenziano però nella composizione della zona visualizzazione. Per questo ai sottocapp. seguenti
vengono descritti separatamente.
Il Piano virtuale di una HS 180 viene descritto in un sottocap. a parte.
13.1.1 Editore zona caricatori
L’Editore zona caricatori serve alla creazione di allestimenti sulle stazioni di montaggio. Si deve richiamare
separatamente per ogni singola stazione.
13.1.1.1 Avvio dell’Editore zona caricatori
L’Editore zona caricatori viene richiamato sul Desktop. Sulla rappresentazione, le zone caricatori delle singole
stazioni sono evidenziate in verde. Facendo clic su queste superfici in verde si apre L’Editore zona caricatori
(v. fig. 13.1.1).
