1 Introduzione e installazione Manuale operatore del calcolatore di linea UNIX
1.4 Installazione dell'hardware Versione software 503.xx Edizione 02/2002
26
I
t I I
1.4.2 Monitor
1.4.2.1 Allacciamenti e possibilità di regolazione
NOTA
Dedurre cortesemente gli allacciamenti e le possibilità di regolazione dal manuale consegnato con il monitor.
Regolando il monitor, badare a che luminosità e contrasto siano su valori bassi o al massimo medi, il che
allunga notevolmente la durata del monitor.
1.4.2.2 Pulizia del monitor
- Il monitor va pulito solo in assetto spento e con un panno morbido.
- L’interno del telaio può venire aperto e pulito solo da un tecnico del servizio assistenza.
● Per la pulitura, staccare l'interruttore rete.
● Strofinare leggermente con un panno morbido il telaio del monitor. In caso di sporco più ostinato,
inumidire il panno con un detergente non aggressivo.
● Pulire lo schermo con un panno di cotone che non perda i peli oppure con la stessa carta per
pulire le lenti.
CAUTELA
- Non usare per la pulitura del corpo né spray detergente né cera o aria compressa (v. anche le descrizioni
allegate al motore).
- Fate attenzione a che il telaio non venga a contatto con alcool.
- Non usate mai smacchiattori potenti come diluenti o benzina oppure detergenti abrasivi, i quali infatti
potrebbero rovinare il telaio.
- Pulendo il monitor con un panno umido badare a che l’umidità non penetri all’interno del telaio.
- Non piazzare oggetti sull’apparecchio.
- Non ottusare in nessun caso le fessure d’aria.
Manuale operatore del calcolatore di linea UNIX 1 Introduzione e installazione
Versione software 503.xx Edizione 02/2002 1.4 Installazione dell'hardware
27
I
t I I
1.4.3 Gruppo di continuità elettrica GCE
Il GCE ha la funzione di amplificare eventuali tensioni di rete troppo basse o di compensare mancanze di
corrente. Con ciò si garantisce che gli apparecchi allacciati possano lavorare senza interruzione anche in caso
che venga a mancare l'alimentazione a rete permettendo quindi anche un "arresto" ("shut down") controllato
del calcolatore.

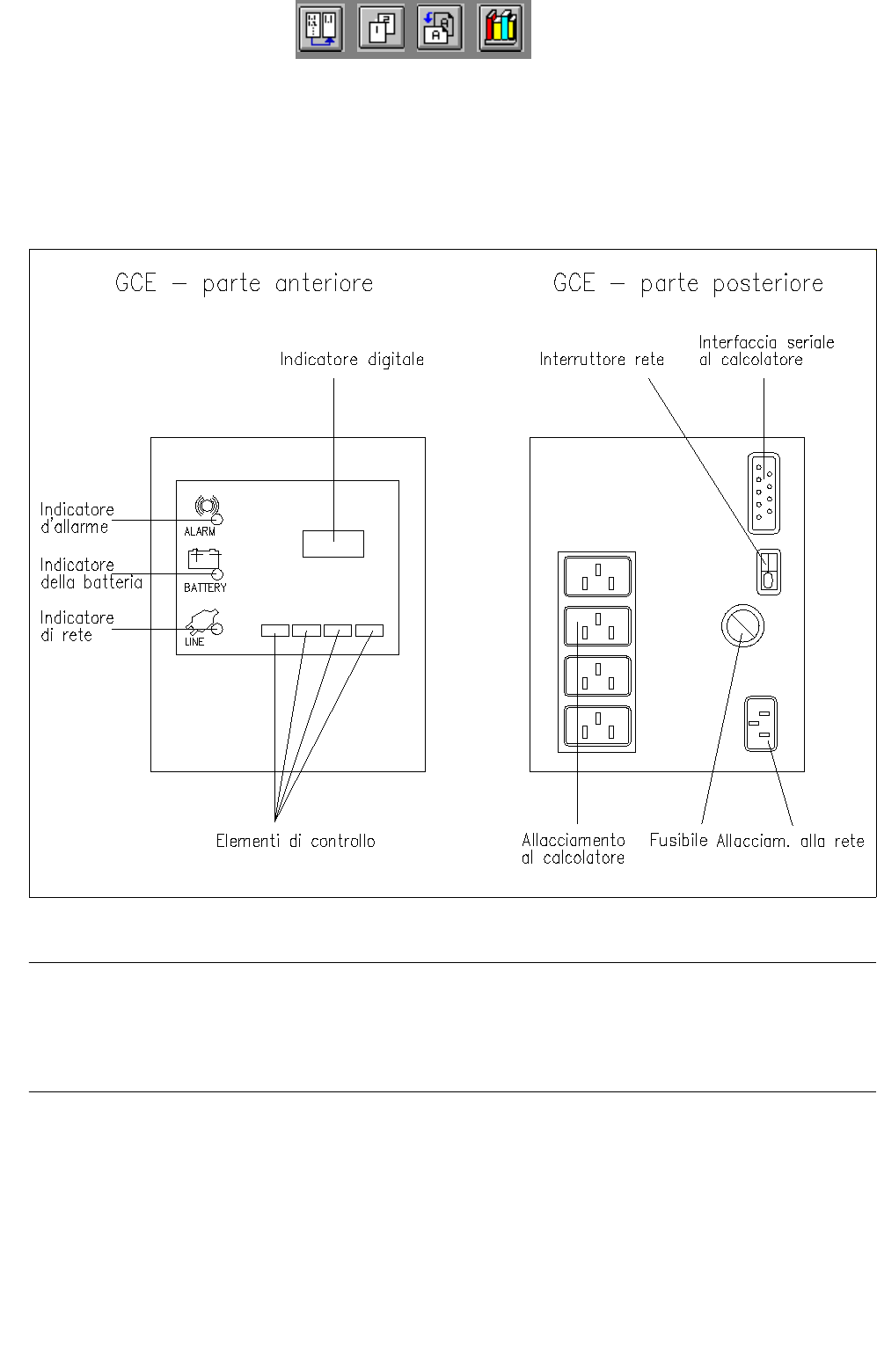

Fig. 1.4.1 GCE - allacciamenti, indicatori, elementi di controllo
NOTA
Prima della prima messa in funzione del GCE, caricarlo (a causa della perdita di capacità durante l'immagaz-
zinamento) per ca. 24 ore, garantendo in questo modo il funzionamento sicuro del sistema del
calcolatore di linea.
1 Introduzione e installazione Manuale operatore del calcolatore di linea UNIX
1.4 Installazione dell'hardware Versione software 503.xx Edizione 02/2002
28
I
t I I
1.4.3.1 GCE - Condizioni di funzionamento
Esecuzione ad alimentazione a rete normale
- A condizione di funzionamento normale il GCE alimenta gli apparecchi con la corrente di rete.
Si accende l'indicatore verde di rete; l'indicatore giallo della batteria, l'indicatore rosso d'allarme
e l'indicatore digitale sono invece spenti.
Esecuzione a tensione di rete troppo bassa
- In caso di tensioni di rete troppo basse il GCE mantiene stabile la tensione di uscita. In questa
condizione di funzionamento lampeggia l'indicatore verde di rete, allo stesso tempo si accende
l'indicatore giallo della batteria. Dopo un breve tempo l'indicatore giallo della batteria si estingue
e l'indicatore verde di rete continua a lampeggiare.
Esecuzione a corrente di rete mancante
- Se viene a mancare l'alimentazione a rete, l'indicatore verde di rete si estingue e si accende
l'indicatore giallo della batteria.
In questa condizione di funzionamento il GCE alimenta gli apparecchi allacciati tramite la
batteria.
Sull'indicatore digitale si può leggere per quanto ancora si possa temporeggiare, in più risuona di
tanto in tanto un breve segnale d'allarme acustico.
- Dopo che per un certo periodo il GCE ha fornito la corrente di batteria, la capacità della stessa è esau-
rita. L'indicatore rosso d'allarme comincia a lampeggiare, l'indicatore giallo della batteria resta acceso
e il GCE riduce gli intervalli di emissione del segnale acustico.
In questa condizione di funzionamento il GCE fornisce la corrente di batteria per ancora qualche
minuto. Sull'indicatore digitale viene segnalato il tempo restante per poter compensare la mancanza
di corrente di rete.
● "Arrestare" ora il calcolatore, nel caso che ciò non venga effettuato automaticamente dal GCE.
● Spegnere il GCE ed attendere che venga reinstaurata l’alimentazione di rete.
