Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento Versione software 503.xx Edizione 02/2002 13.1 Edit ore allestimenti (Editore zona caricatori e SAV/SAVM) 429 I t I I Menu EDITA Il me…
13 Mezzi di produzione / Allestimento Manuale operatore del calcolatore di linea UNIX
13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizione 02/2002
428
I
t I I
13.1.3.7 Config. pipette testa RV / Editore dati opzioni macchina
Facendo clic sull’opzione "Config. pipette RV" sul menu SERVIZI, si apre la finestra "Editore opzioni macchina"
(v. fig. 13.1.20).
Sull’Editore dati opzioni macchina si può configurare la testa RV con le pipette necessarie all’allestimento. Le
pipette verranno allocate ai singoli segmenti della testa RV. Entro una testa RV si possono spostare o eliminare
le pipette. Detta allocazione può essere modificata in caso di bisogno in un momento qualsiasi.

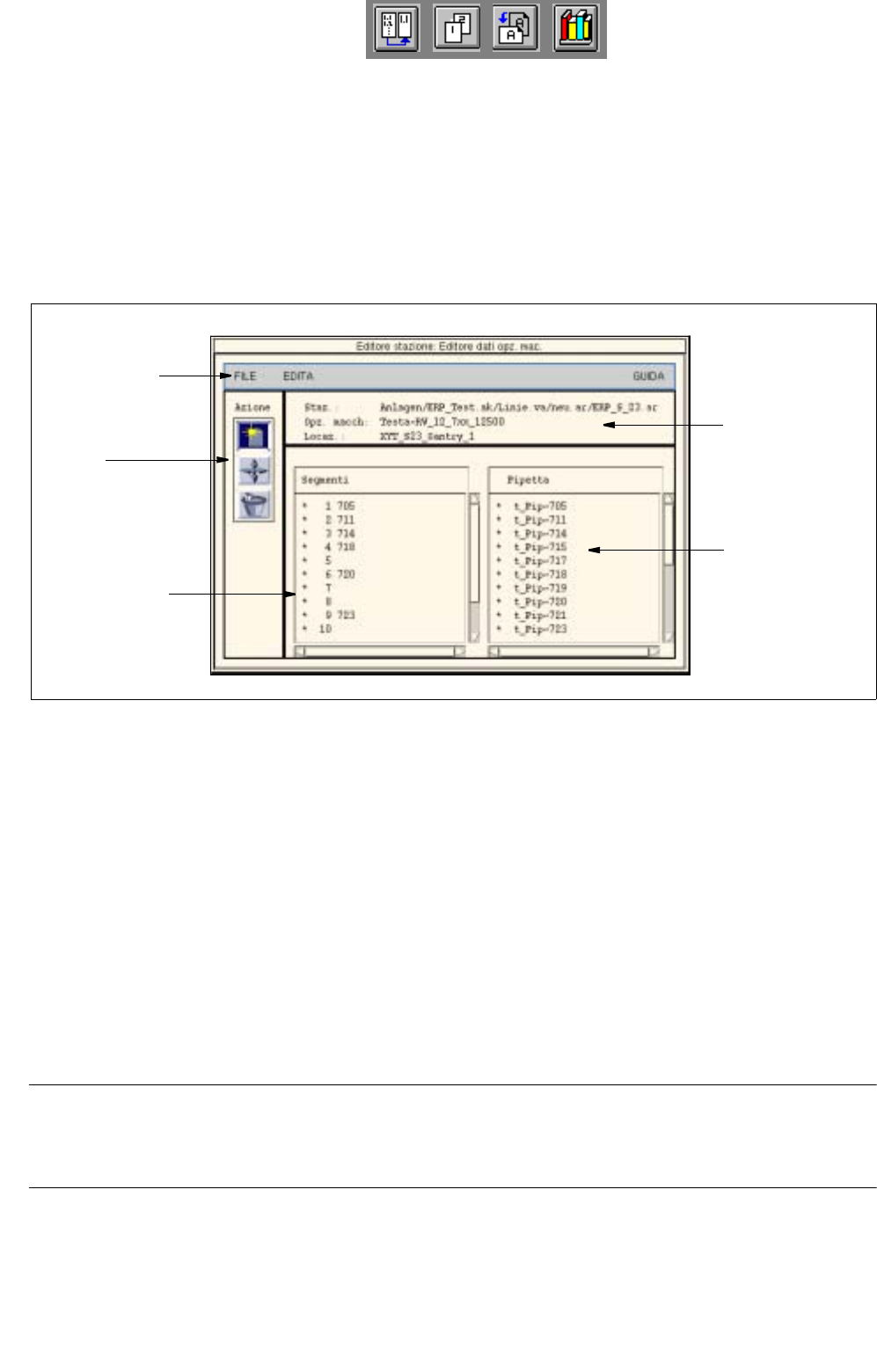

Fig. 13.1.20 Editore dati opzioni macchina, config. pipette RV
L’Editore dati opzioni macchina è articolato nelle seguenti zone:
- Barra del menu
- Campo identificazione
- Zona comandi
- Campo selezione "Segmenti"
- Campo selezione "Pipetta"
Barra del menu
La barra del menu comprende i menu "FILE", "EDITA" e "GUIDA".
AVVISO
I menu "FILE" e "GUIDA" sono qui simili per funzione e comando ad altri casi di applicativi del Calcolatore di
linea e vengono descritti ampiamente al cap. 2 "Comando generale del programma".
Barra del
Campo
Campo selez.
"Pipetta"
Campo selez.
"Segmenti"
Zona
identificazione
comandi
menu
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
429
I
t I I
Menu EDITA
Il menu EDITA comprende la seguente opzione:
- Azzera
al momento la funzione non si può venire eseguire.
Campo identificazione
Il campo identificazione comprende i seguenti dati che non si possono editare:
- Staz.: nome della stazione attuale con Impianto intero/Impianto parziale/Linea/
Allestimento/Nome deIla stazione
- Opz. macch.: nome della testa RV
- Locaz.: nome della locazione
Zona comandi
Su questa zona sono a disposizione i comandi con i quali si possono allocare, spostare e cancellare le pipette.
Per eseguire un comando bisogna farci clic. Il pulsante è poi evidenziato in grigo (ombreggiato). Per l’ulteriore
precedura attenersi a quanto descritto al sottocap. 13.1.3.6.

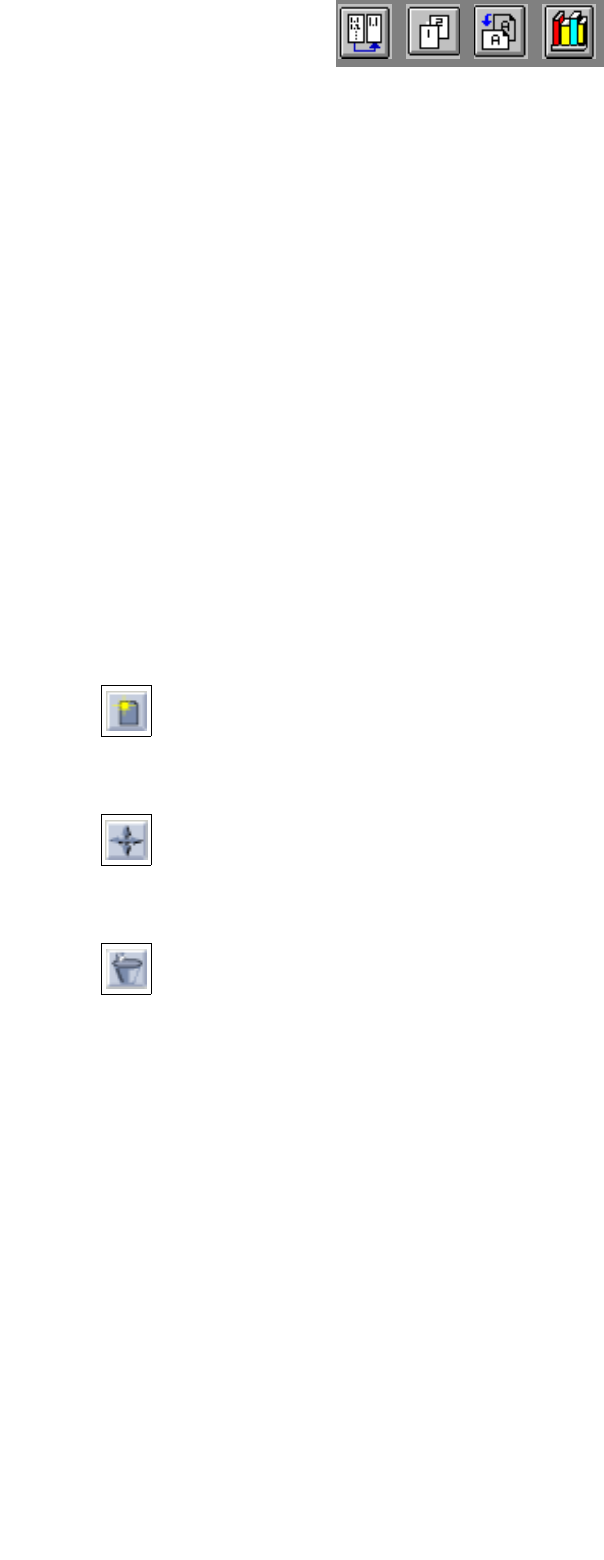

- Crea (Alloca)
Se questa icona è attiva, si può allocare una pipetta ad uno segmento della testa RV.
- Sposta
Se questa icona è attiva, entro una testa RV si può spostare una pipetta in un altro segmento.
- Elimina
Se questa icona è attiva, si può eliminare una pipetta da uno segmento della testa RV.
Campo selezione "Segmenti"
Su questo campo selezione vengono elencati i 12 (ossia i 6) segmenti della testa RV.
L’occupazione dei segmenti vuoti con pipette può venire intrapresa a seconda delle necessità.
Campo selezione "Pipetta"
Su questo campo selezione vengono elencati tutti i tipi di pipette definiti dal costruttore. Non si può modificare
la lista.
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
430
I
t I I
13.1.4 Menu EDITA
Il menu EDITA sulla barra del menu di entrambi gli editori contiene la seguente opzione:
- ° File RI
L’opzione è preceduta da un cerchietto (°) significante che non è attivata. Non appena viene selezio-
nata, il cerchietto viene rappresentato con un croce sulla circonferenza (
¤), l’opzione è attivata.
Facendo nuovamente clic il File RI si richiude.
13.1.4.1 File RI
Facendo clic sull’opzione "File RI" sul menu EDITA, si attiva il File informazioni allestimento. Detto file è parte
dell’Editore caricatori e comprende le allocazioni di componenti e forme involucri a determinati caricatori e
vassoi. Se il "File RI" è attivo, gli Editori zona caricatori e SAV accedono a dette allocazioni.
Con la stesura dell’allestimento si deve poi solo allocare il componente ad una traccia oppure ad un piano. Tutti
i valori di correzione vengono accettati. In seguito, il programma piazza automaticamente su questa traccia o
su questo piano il caricatore oppure il vassoio definiti per il componente con il componente selezionato. Tutti i
valori di correzione vengono accettati.
Se per un componente non si trova alcuna allocazione, compare una segnalazione di errore relativa, che deve
venire confermata. Il componente deve poi venire allestito mediante la lista dei caricatori oppure si deve definire
una nuova allocazione corrispondente sull’Editore caricatori.
Modifiche eseguite sul File informazioni allestimento con l’opzione "File RI" attivata non vengono automaticamente
accettate. Per poter quindi accettare eventuali modifiche, si deve spegnere e riaccendere l’opzione "File RI".
L’opzione "File RI" consente una stesura effettiva ed esatta dell’allestimento e dovrebbe essere impiegata di
preferenza.
