12 Mezzi di produzione / Configurazione stazione e linea Manuale operatore del calcolatore di linea UNIX 12.1 Editore configurazione Versione software 503.xx Edizione 02/2002 382 I t I I 12.1.3.4 Finestra di applicazione…
Manuale operatore del calcolatore di linea UNIX 12 Mezzi di produzione / Configurazione stazione e linea
Versione software 503.xx Edizione 02/2002 12.1 Editore configurazione
381
I
t I I

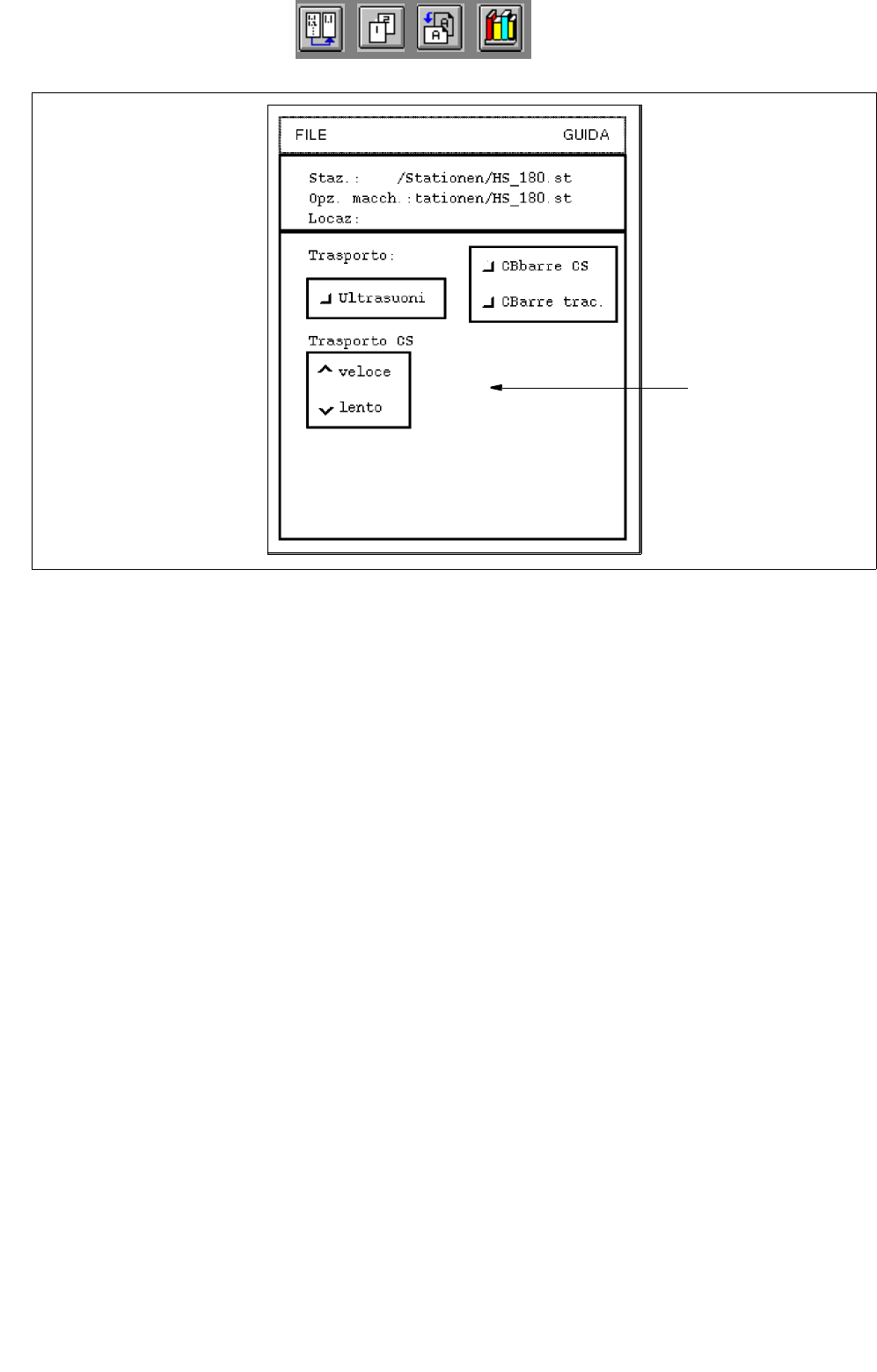

Fig. 12.1.4 Editore opzioni macchina "Stazione HS-180"
POSSIBILITA' DI IMPOSTAZIONE per l'opzione macchina "Stazione HS-180" (macchina base)
- Trasporto -> ultrasuoni osservazione CS con/senza ultrasuoni
- Trasporto -> codice a barre CS riconoscimento CS con/senza codice a barre
- Trasporto -> codice a barre traccia riconoscimento tipo CO per ricaricare con riferimento
alla traccia con/senza codice a barre
- Trasporto CS -> veloce impostazione del trasporto del CS veloce o lento
trasposto CS -> lento
Zona impostazioni
EDITA
12 Mezzi di produzione / Configurazione stazione e linea Manuale operatore del calcolatore di linea UNIX
12.1 Editore configurazione Versione software 503.xx Edizione 02/2002
382
I
t I I
12.1.3.4 Finestra di applicazione dell'Editore opzioni macchina "Testa"
Fig. 12.1.5 Editore opzioni macchina "Portale per HS-180"
POSSIBILITA' DI IMPOSTAZIONE per l'opzione macchina "Testa"
- Telecamera per il centraggio dei CS centraggio dei CS con/senza telecamera
- Telecamera per ink-dot riconoscimento ink-dot con/senza telecamera
- Livello della testa selezione della posizione di montaggio della testa tra
3 livelli (non selezionabile per testa SIPLACE)
(14.60, 22.60 e 30.60 mm)
per il singolo tipo di testa (ad es. livello 3 per la testa a 30mm)
Zona
impostazioni
Impostazioni del
"Livello della testa" (inattivo
in caso di testa SIPLACE)
EDITA
Manuale operatore del calcolatore di linea UNIX 12 Mezzi di produzione / Configurazione stazione e linea
Versione software 503.xx Edizione 02/2002 12.1 Editore configurazione
383
I
t I I
12.1.3.5 Finestra di applicazione dell'Editore opzioni macchina "Scambiatore pipette"

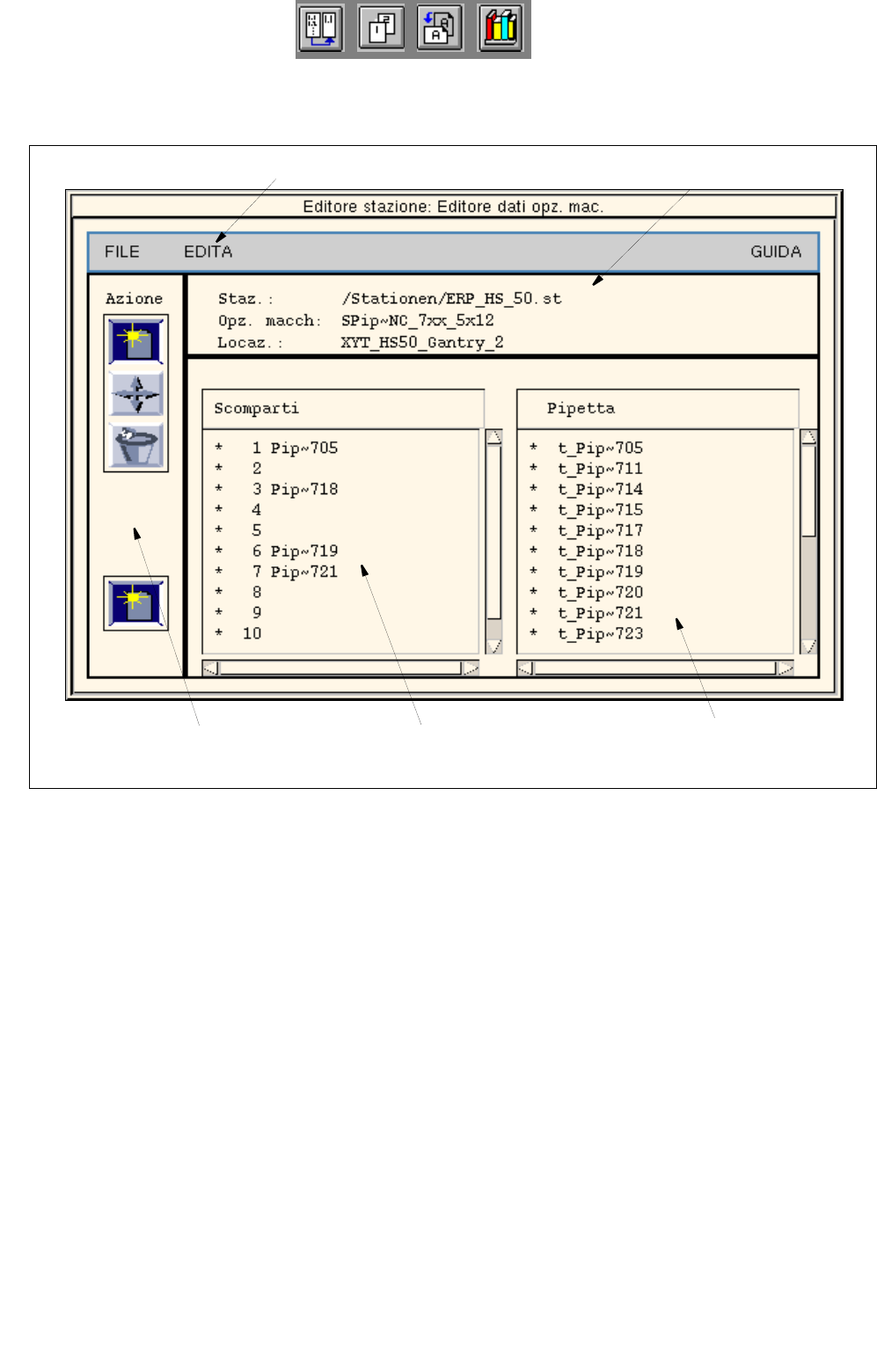

Fig. 12.1.6 Editore opzioni macchina "Scambiatore pipette" (esempio HS-50)
Campi selezione
Nella finestra di applicazione dell'Editore opzioni macchina, i campi selezione (v. fig. 12.1.6) sono disposti sotto
al campo identificazione.
- Occupazione scomparti - scambiatore pipette
Tutti gli scomparti dello scambiatore sono stati contrassegnati da parte del costruttore con dei numeri.
Questi numeri vengono indicati sul campo selezione. A seconda del tipo di scambiatore pipette è dis-
ponibile un numero diverso di scomparti.
- Pipette
In questo campo selezione vengono elencate tutte le pipette definite da parte del costruttore.
Una immissione nel campo selezione contiene le seguenti informazioni:
Esempio: t_Pip~ 752
pipetta default pipetta No. del tipo
Campo selezione
"Occupaz. piani - scambiatore pipette" )
Zona comandi
Barra del menu
Campo identificazione
Campo selezione
"Pipette"
