6 Prodotto / Forma involucri Manuale oper atore d el calcolatore di linea UNIX 6.1 Editore forma involucri (Editore GF) V ersione software 503.xx Edizione 02/2002 226 I t I I 6.1.3.2 Descrizione di una fo rma involucri d…
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
225
I
t I I
Legenda su Fig. 6.1.14
➀ la descrizione è giusta - nessun errore dal Sistema Visione
➁ si verificano errori di vuoto - nessun errore dal sistema Visione
angolo di prelievo giusto, ma la pipetta giace sul componente in modo sbagliato
➂ errore dal Sistema Visione - problemi di vuoto inesistenti
per via dell’angolo di prelievo O° sbagliato, la pipetta è sì posizionata giustamente sul CO, il Sistema
Visione però presume il CO sulla sua posizione a 0° (questa è verticale come da descrizione 0° ).
Con ciò le finestre di misura vengono posizionate con una sregolazione di 90° - la valutazione non è
quindi possibile.

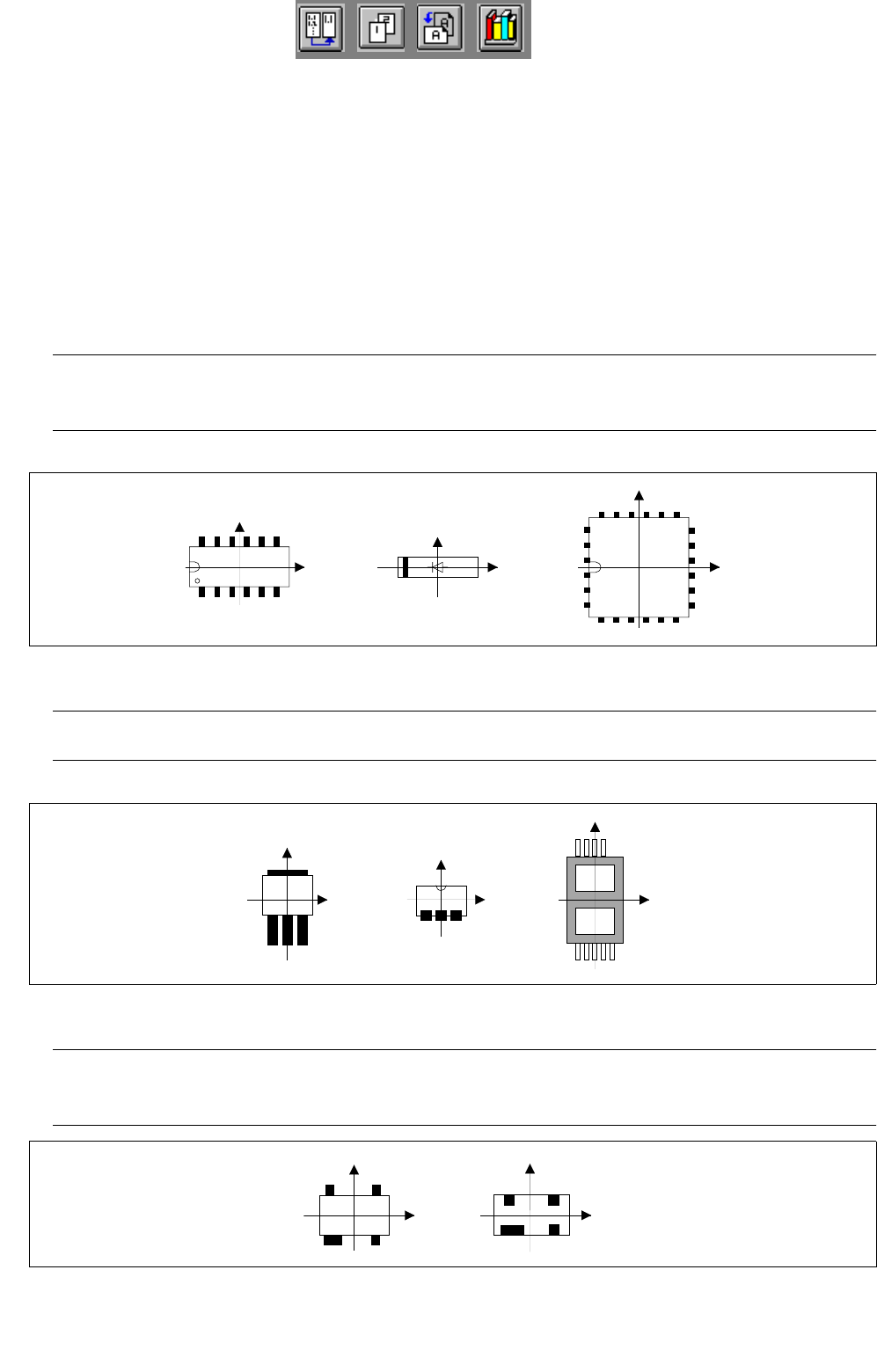

Regola: Pin 1 giace sull’angolo inferiore sinistro rispett. al centro del lato sinistro del CO.
In caso di diodi, l’anode (+) deve essere rivolto verso la direzione X positiva.
Fig. 6.1.15 Posizione Pin 1 ed allineamento diodi (esempi)
Regola: il lato con il numero maggiore di piedini si trova sotto (direzione Y negativa).
Fig. 6.1.16 Allineamento del lato con il numero maggiore di piedini in direzione Y negativa (esempi)
Regola: se il componente presenta una particolarità, ad es. un piedino più largo,
detta particolarità si trova sotto (direzione Y negativa)
Fig. 6.1.17 Allineamento del lato con il piedino più largo in direzione Y negativa (esempi)
Y
Y
X
Y
X
X
X
Y
Y
X
X
Y
Y
X
Y
X
6 Prodotto / Forma involucri Manuale operatore del calcolatore di linea UNIX
6.1 Editore forma involucri (Editore GF) Versione software 503.xx Edizione 02/2002
226
I
t I I
6.1.3.2 Descrizione di una forma involucri del tipo "FDC"
Per il centraggio ottico dei componenti a mezzo del Sistema di visione si deve descrivere in modo completo la
forma involucri di un CO. A questo scopo, dopo l'immissione delle misure nominale e delle misure corpo
(v. sottocap. 6.1.2.5) è necessaria la seguente prassi:
- descrizine dei gruppi piedini
- descrizione dei modelli piedini
Per l'esecuzione di questa prassi si apre dapprima la finestra per la descrizione dei gruppi piedini (v. >). Solo
dopo la definizione di un gruppo piedini si può aprire la finestra per la descrizione di un modello piedini (v. fig.
6.1.21).
Spiegazione della terminologia dei dati GF per la descrizione dei modelli e dei gruppi del tipo
forma involucri "FDC":
- Fila tutti i piedini su un lato del CO
- Modello forma piedini
Un modello si determina con:
larghezza posizionamento
lunghezza posizionamento
larghezza piedini e tolleranza della larghezza piedini
lunghezza piedini e tolleranza della lunghezza piedini
- Gruppo insieme di più piedini dello stesso modello (forma piedini)
Un gruppo si determina con:
numero piedini
spaziatura uguale
angolo piedini uguale
posizione del centro del gruppo al centro del CO
(ogni gruppo è simmetrico al centro del gruppo).
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
227
I
t I I

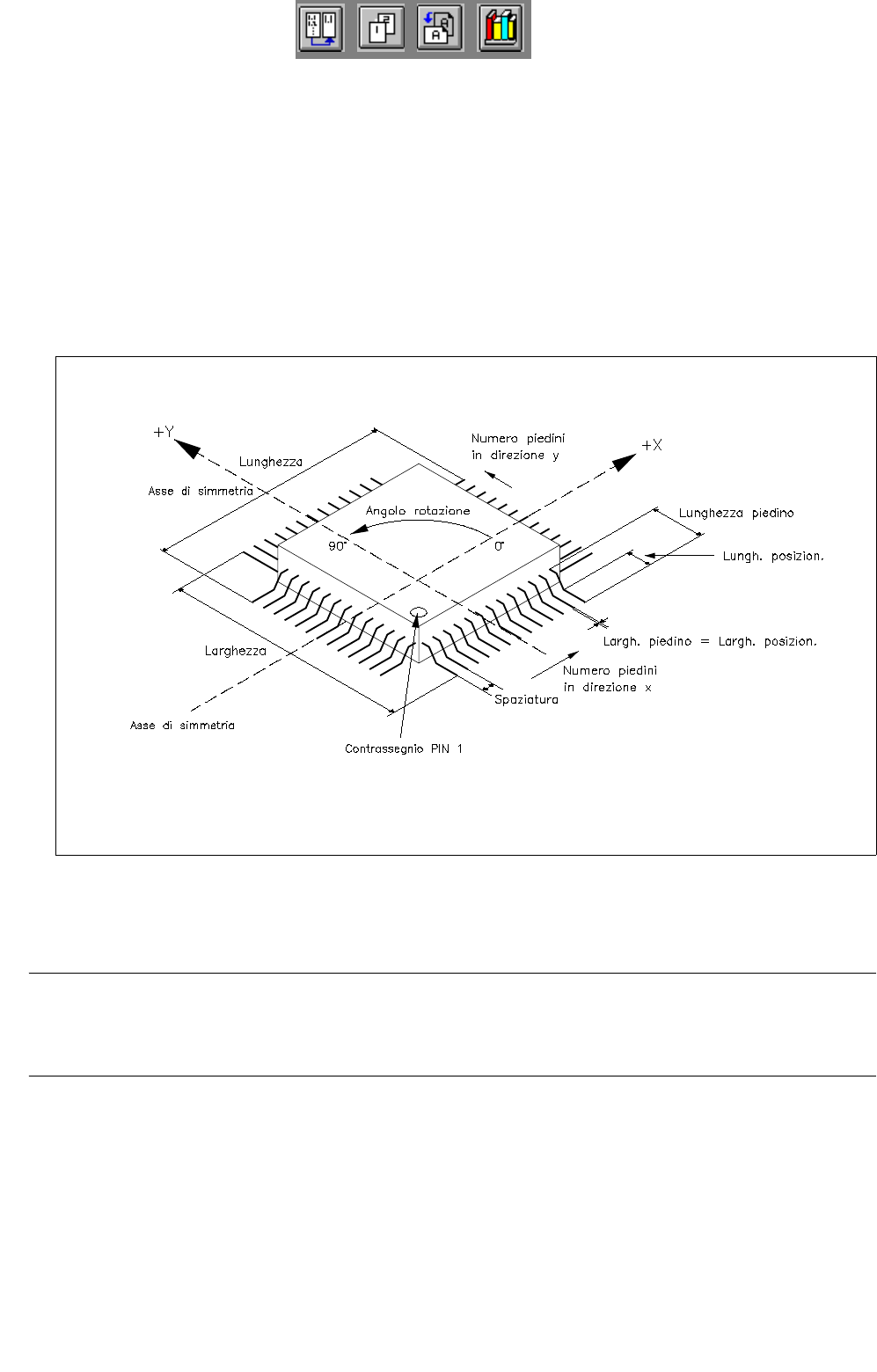

Criteri per componenti regolari:
- Disposizione rettangolare dei piedini
- Solo un modello piedini (forma piedini) sulle file dirimpetto
(sopra/sotto, a destra/a sinistra)
- Numero uguale di piedini sulle file dirimpetto
- Spaziatura uguale sulle file dirimpetto
(vale a dire, solo un gruppo piedini per fila)
- Lunghezza di posizionamento dei piedini identica sulle file dirimpetto
Fig. 6.1.18 Esempio "Componente regolare"
AVVISO
Nel centraggio CO con il Sistema Visione, il componente viene messo sulla stazione centraggio ottico in
modo tale che la sua parte inferiore sia raffigurata sul monitor del calcolatore stazione.
