9 Mezzi di produzione / Caricatore Manuale operatore del calcolatore di linea UNIX 9.1 Editore caricatori Versione softw are 503.xx Edizione 02/2002 306 I t I I 9.1.4 Generare allocazioni Nel presen te sottocap. s i spie…
Manuale operatore del calcolatore di linea UNIX 9 Mezzi di produzione / Caricatore
Versione software 503.xx Edizione 02/2002 9.1 Editore caricatori
305
I
t I I
● Sulla lista fare clic sul nome del caricatore alternativo richiesto.
La lista si chiude ed il nome del caricatore verrà visualizzato nel campo "caricatori alternativi:"
● Fare cli su OK per accettare le immissioni.
Sul campo selezione "caricatori piazzabili", dietro all’immissione del caricatore a numero limitato
verrà visualizzato di quale numero si tratti. In caso di tipo personalizzato, il numero verrà visualiz-
zato tra parentesi.
- (Elimina)
Se questa icona è attiva, l’editore si trova sul modo cancellazione. In questo modo infatti si possono
cancellare allocazioni e "Tipi della clientela" sui campi selezione.
AVVISO
Sul campo selezione "Caricatore piazzabile" si possono cancellare solo
i "tipi della clientela" creati (v.
sottocap. 9.1.4). Se infatti si prova a cancellare un tipo definito dalla SIEMENS (caricatore o vassoio
che sia), appare una relativa segnalazione di errore.
● Sulla zona comandi fare clic sull’icona .
● Selezionare l’allocazione da cancellare sul campo selezione "Caricatore" oppure selezionare
l’immissione di un tipo della clientela sul campo selezione "Caricatore piazzabile". L’immissioe
selezionata viene eliminata dal campo selezione.
AVVISO
Se il tipo della clientela da cancellare viene ancora impiegato nel File ".ri" (essendo quindi ancora
allocato ad altri CO o GF), si informa l’operatore mediante un box di dialogo. Se ciò nonostante l’ope-
ratore lo cancella lo stesso, si perdono automaticamente
tutte le allocazioni effettuate con questo tipo
della clientela.
9 Mezzi di produzione / Caricatore Manuale operatore del calcolatore di linea UNIX
9.1 Editore caricatori Versione software 503.xx Edizione 02/2002
306
I
t I I
9.1.4 Generare allocazioni
Nel presente sottocap. si spiegano tramite gli esempi "A" e "B" le modalità per la generazione di allocazioni.
Nell’esempio "A" è descritta l’allocazione tra "Forma involucri --> Caricatore" e
nell’esempio "B" è descritta l’allocazione tra "Componente --> Caricatore".
Esempio "A" per la forma involucri "704"
Prescrizioni:
1. In caso dei tipi personalizzati della clientela "V_PLCC" (vassoio) su supporto vassoi "SV~S_Typ_1",
i componenti con la forma involucri "704" vanno provvisti su tutte le zone caricatori della linea sulle quali
è piazzabile il tipo della clientela "V_PLCC".
Prassi:
1. Impostare l’Editore caricatori per l’elaborazione della GF "704"
● Fare clic sul campo editazione "Forma involucri", immettere il numero GF 704 e concludere
l’immissione con RETURN .
Sul campo Nome GF viene indicato il commento immesso sull’Editore GF ("PLCC68").
2. Creare il tipo della clientela "V_PLCC" ed editare i dati del vassoio
● Sul campo comandi fare clic sull’icona oppure sull’icona .
● Sul campo selezione "Caricatore piazzabile" selezionare l’immissione V~(1x1) per vassoio
facendo doppio clic.
Si apre l’Editore parziale "Dati vassoi" per la definizione del tipo della clientela (nome, dimen-
sione, supporto).
Manuale operatore del calcolatore di linea UNIX 9 Mezzi di produzione / Caricatore
Versione software 503.xx Edizione 02/2002 9.1 Editore caricatori
307
I
t I I

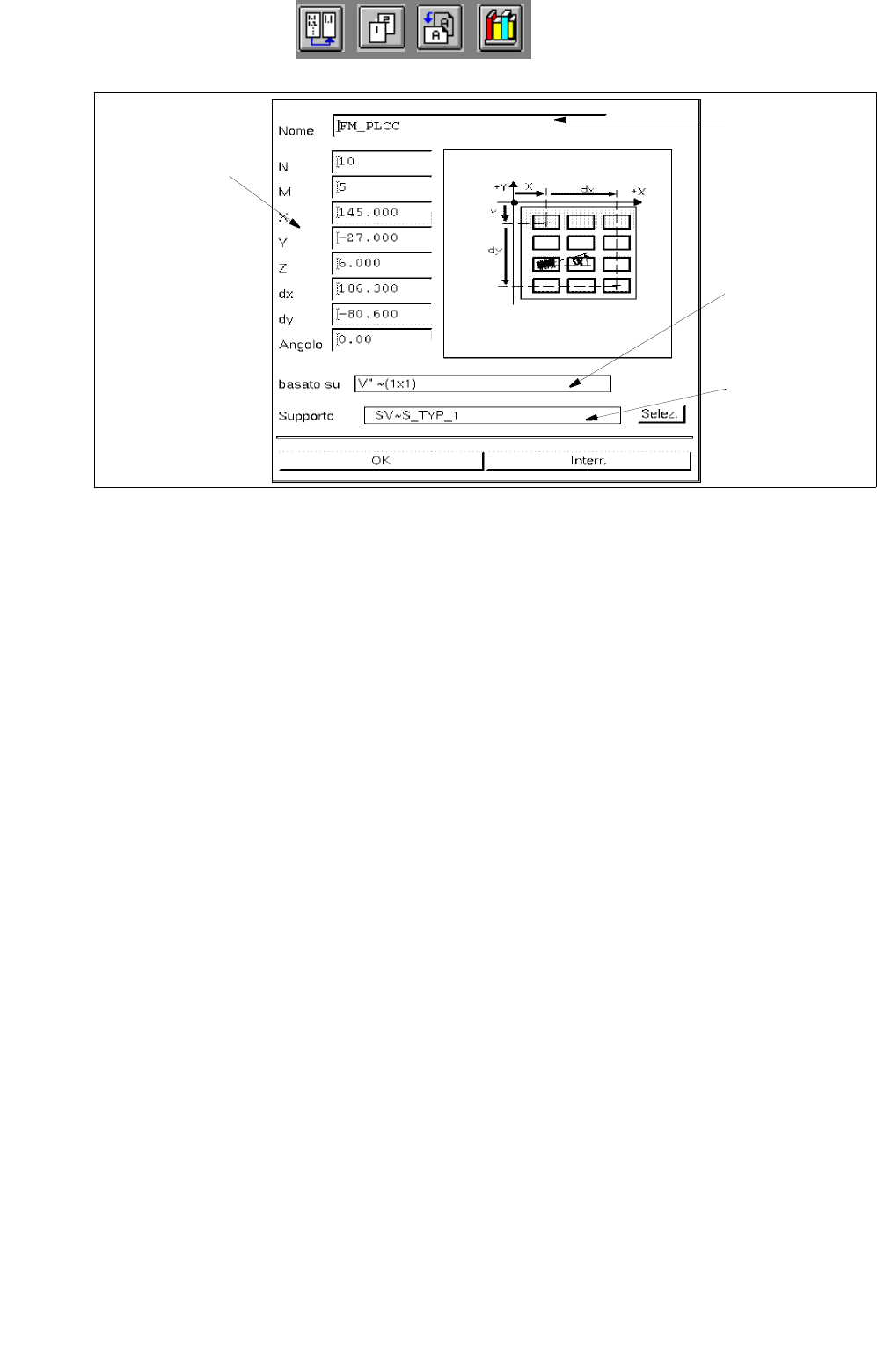

Fig. 9.1.3 Editore parziale "Dati dei vassoi"
Significato dei campi editazione (v. in proposito anche cap. 13)
- Nome
Nome del tipo della clientela
- N
Numero degli scomparti in direzione x
- M
Numero degli scomparti in direzione y
- X [mm]
Offset dal punto zero del SV verso il centro del primo scomparto in direzione x
- Y [mm]
Offset dal punto zero del SV verso il centro del primo scomparto in direzione y
- Z [mm]
Offset i n direzione z dalla superficie di contatto del V nel SV verso la superficie del fondo dello scom-
parto del vassoio (= superficie di contatto del CO)
- dx [mm]
Dimensione (Offset) dal centro del primo scomparto verso il centro dell’ultimo scomparto in direzione x
- dy [mm]
Dimensione (Offset) dal centro del primo scomparto verso il centro dell’ultimo scomparto in direzione y
- Angolo [gradi]
Angolo di rotazione del componente nello scomparto del vassoio (angolo di prelievo)
Campo editaz.
"Nome"
Nome del tipo
SIEMENS
(tipo default)
Nome del
supporto V
Campi editazione
"Dimensioi del
vassoio"
