Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.1 Circuito stampato 1: circuito semplice
17 - 547
I
t I I
39. Sul menu FILE fare clic sull’opzione Esci.
Si chiude l’Editore fiducial scheda.
40. Sull’Editore scheda sul menu FILE fare clic sull’opzione Esci. Si chiude l’Editore scheda.
Definire l’ink dot: non è disponibile nessun ink dot.
Creare schede e circuiti singoli: non sono disponibili né schede né circuiti stampati.
Le posizioni di montaggio vengono immesse come segue:
41. Sull’Editore circuiti stampati attivare l’icona Seleziona .
42. Fare clic sul circuito stampato (rettangolo). Il rettangolo è evidenziato in verde chiaro.
43. Sul menu SERVIZI far clic sull’opzione Editore PM... .
Si apre l’Editore posizioni di montaggio.
44. Posizionare il cursore sul campo immissioni e digitare le posizioni di montaggio secondo la fig. 17.3.3.
Separare ogni singola indicazione battendo una volta la barra spaziatrice. Confermare ogni riga con il
tasto Enter.
45. Una volta terminata la immissione attivare l’icona Check .
I valori immessi vengono poi verificati e ordinati sulle colonne (v. fig. 17.3.3).
Fig. 17.3.3 Editore posizioni di montaggio del circuito stampato 1
46. Sul menu FILE fare clic sull’opzione Esci.
Si chiude l’Editore posizioni di montaggio.
I dati del circuito stampato vengono salvati come segue:
47. Sull’Editore circuiti stampati fare clic sul menu FILE sull’opzione Salva.
Vengono salvati i dati del circuito stampato.
48. Sul menu FILE fare clic sull’opzione Esci.
Si chiude l’Editore circuiti stampati. La descrizione del circuito stampato 1 è così terminata.
immettere Nome del Set FS;
# = non definita nessuna FS
per la posizione di montaggio
immettere il numero del livello
di montaggio
# = non definiti livelli per la
posizione di montaggio
b = monta
k = incolla
d = dispensare (pasta salda)
n = rifinisci
s = blocca (per montaggio)
17.3 Descrizione dei componenti e dei circuiti stampati Manuale operatore del calcolatore di linea UNIX
17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF) Versione software 503.xx Edizione 02/2002
17 - 548
I
t I I
FS1
FS2
FS3
Ink dot
Punto zero
40
96
5
5
30
86
15
17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF)
Il circuito stampato 2 rappresenta un circuito semplice con tre diversi componenti.
Le forme involucri non sono contenute nella GF-Bibliothek, vanno quindi descritte a nuovo. A questo scopo si
possono impiegare i numeri delle forme involucri da 1500 a 32767 della GF-Bibliothek personalizzata della
clientela. Il circuito stampato viene sottoposto alla serigrafia, pertanto i componenti vanno solo montati. Non è
previsto alcun test CRDL. Va eseguito un riconoscimento della posizione di montaggio, a questo fine sono dis-
ponibili 3 fiducial scheda (FS) nonché un ink dot. Per quanto riguarda i componenti, trattasi di un PDC, di un
FDC irregolare e di un FDC. Detti componenti vengono prelevati sulla posizione 0°.
Nome CO X Y Angolo Commento
Comp4 0.00 61.00 0.00 Pos1
Comp4 10.00 61.00 0.00 Pos2
Comp4 20.00 61.00 0.00 Pos3
Comp4 30.00 61.00 0.00 Pos4
Comp4 0.00 51.00 0.00 Pos5
Comp4 10.00 51.00 0.00 Pos6
Comp4 20.00 51.00 0.00 Pos7
Comp4 30.00 51.00 0.00 Pos8
Comp4 0.00 41.00 0.00 Pos9
Comp4 10.00 41.00 0.00 Pos10
Tab. 17.2-3 Posizioni di montaggio CS 2
Comp4 20.00 41.00 0.00 Pos11
Comp4 30.00 41.00 0.00 Pos12
Comp4 0.00 31.00 0.00 Pos13
Comp4 10.00 31.00 0.00 Pos14
Comp4 20.00 31.00 0.00 Pos15
Comp4 30.00 31.00 0.00 Pos16
Comp5 15.00 81.00 0.00 Pos17
Comp5 15.00 71.00 0.00 Pos18
Comp6 5.00 10.00 -90.00 Pos19
Comp6 25.00 10.00 -90.00 Pos20
Nome CO X Y Angolo Commento
Direzione di trasporto
X
Y
Sistema coord. CS 0°
Alt. CS= 1,5 mm
Ang.2

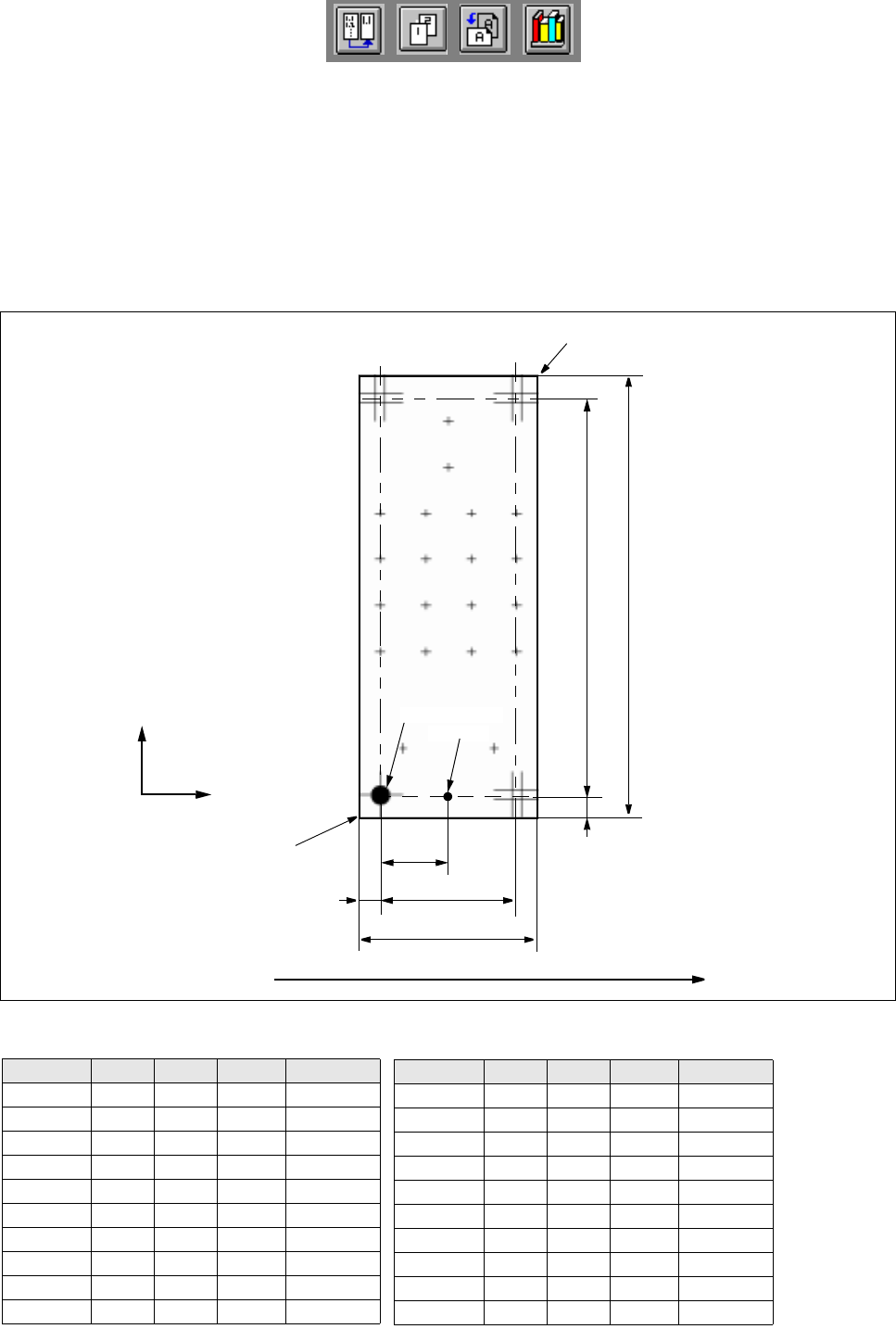

Fig. 17.3.4 Dimensioni del circuito stampato 2
Ang. 1
Manuale operatore del calcolatore di linea UNIX 17.3 Descrizione dei componenti e dei circuiti stampati
Versione software 503.xx Edizione 02/2002 17.3.2 Circuito stampato 2: tema centrale Descriz. della forma involucri (GF)
17 - 549
I
t I I
s
b
l
Contatto
Pipette
Tipo
sensori
Forza posiz.
Elabora-
zione
Testa di
montaggio
Centraggio Caricatore
615, 618 9 2 montaggio
testa a
revolver
su testa
a nastro 12
mm
Tipo forma invo-
lucri
No. GF
PDC 1503.gf
l mm b mm s mm
5,7 5,0 1,7
Y
X
Sistema
coordinate CO
X
Y
Sistema
coordinate CO
Tipo forma involucri No. GF
FDC irregolare 1503.gf
Dim min. tipo max.
A--1.8
b 0.55 0.60 0.70
b
1
1.82 1.87 1.97
D 6.3 6.5 6.7
E 3.3 3.5 3.7
e
1
-3.81-
e
2
-1.27-
H
E
6.7 7.0 7.3
L’offset dei gruppi piedini GP
Off
e la lunghezza
piedini B
L
non sono indicati e li si deve calcolare
secondo la seguente formula (v. fig. sulla Guida
contestuale):
LP
Lhezza HEarg L hezza Earg–
2
-----------------------------------------------------------------------------------
--
=
Pipette
Tipo sen-
sori
Elabora-
zione
Testa di
montaggio
Centraggio Caricatore
615, 618 9 montaggio
Testa a
revolver
su testa
a nastro
12 mm
GPOff
Largh. HE Lungh.Piedini LP–
2
------------------------------------------------------------------------------=
Y
X
Sistema
coordinate CO
Comp5.be: 32pin 8x20mm TSOP di plastica
Sim-
bolo
Min Nom Max
A--1.2
b 0.15 0.2 0.3
D 18.3 18.4 18.5
E 7.9 8.0 8.1
e-0.5-
H
D
19.8 20.0 20.2
L
1
-0.8-
Tipo forma involucri No.GF
FDC regolare 1502.gf
L’offset dei gruppi piedini GP
Off
non è
indicato e lo si deve calcolare secon-
do la formula seguente (v. fig. nella
Guida contestuale):
GPOff
Largh. HE Lungh.Piedini LP–
2
------------------------------------------------------------------------------=
Pipetta
Tipo
sensore
Elabora-
zione
Testa di
montaggio
Centraggio Caricatore
416 7 montaggio testa IC esterno
a nastro
32mm
Comp6.be: Micro-X / MW
Comp4.be: Condensatore multistrato, tipo 2220
