12.2 Editore impianto
Dopo l’installazione del software Calcolatore di linea e dopo modifiche della costituzione dell’impianto in-
tero(degli impianti interi)/dell’impianto parziale(degli impianti parziali), la configurazione della linea va nuova-
mente stesa o corretta. A questo fine ci si serve dell’Editore impianto.
Grazie all’Editore impianto si possono eseguire le configurazioni e i passi operativi a seguito riportati:
- configurare nuovi impianti interi
- aggiungere nuove stazioni ad un impianto intero esistente
- immettere ossia modificare parametri delle singole stazioni
- eliminare stazioni da un impianto intero
- configurare nuovi impianti parziali
- eliminare stazioni da un impianto parziale
- selezionare la linea di produzione
- riunire le stazioni in un gruppo
AVVISO
Prima di configurare la linea, le stazioni vanno configurate mediante l’Editore configurazioni (v. sottocap.
12.1.1).
12.2.1 Configurare l’impianto intero
Un impianto intero può essere costituito da uno o più impianti parziali. Configurando l’impianto intero va
assolutamente osservata la successione nella quale le stazioni si trovano sulla linea. Se si modifica la
configurazione dell’impianto intero, vanno rielaborate tutte le configurazioni degli impianti parziali (v. sottocap.
12.2.2). Non ha infatti luogo adeguamento automatico.
● Sulla barra del menu Desktop fare clic su SERVIZI --> Configur. linea

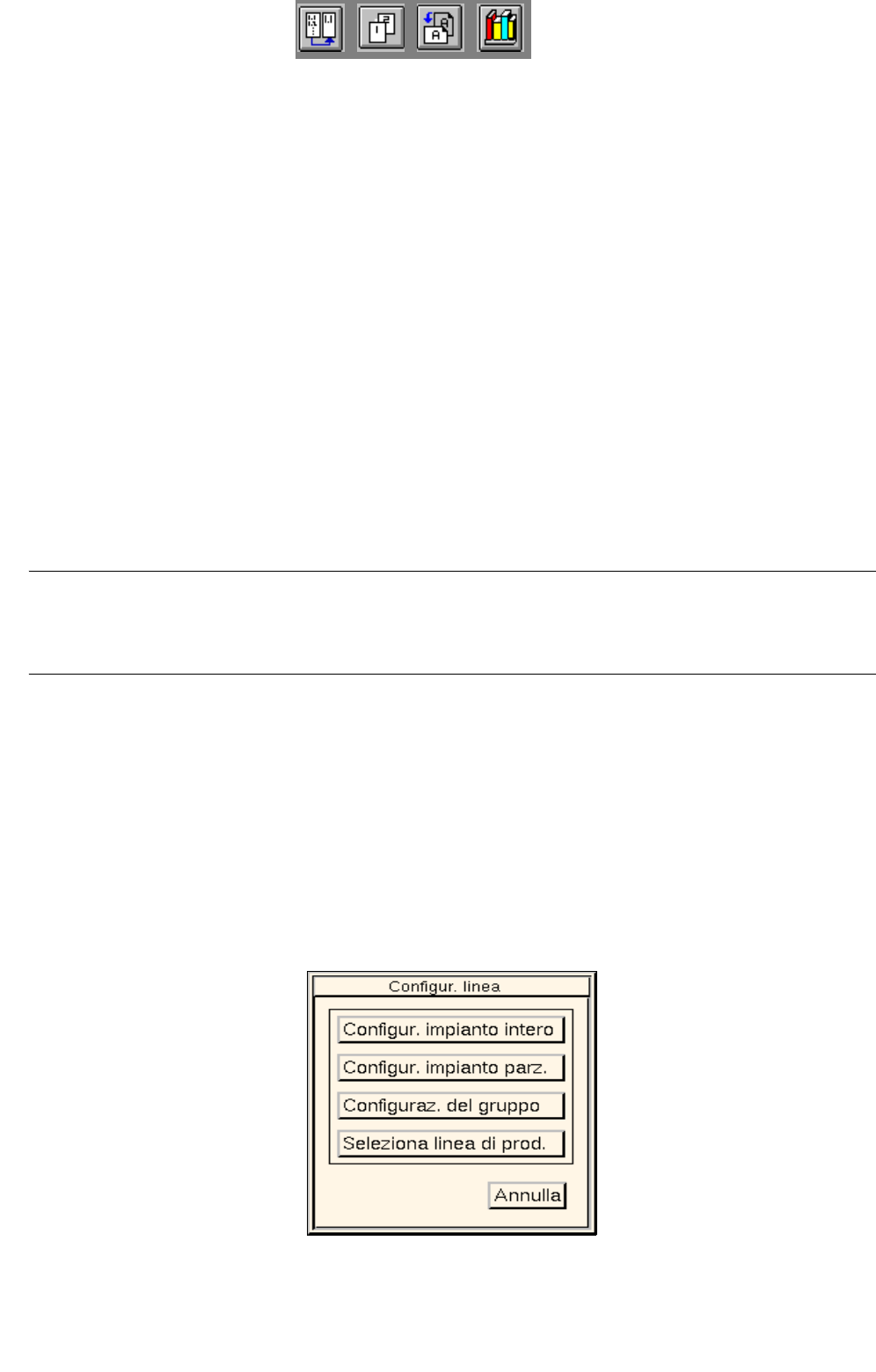

Si apre la finestra di selezione "Configurazione della linea"
● Fare clic sulla casella Configur. impianto intero
Si apre il box FSB con la Directory "Masterdata: Anlagen".
12 Mezzi di produzione / Configurazione stazione e linea Manuale operatore del calcolatore di linea UNIX
12.2 Editore impianto Versione software 503.xx Edizione 02/2002
388
I
t I I

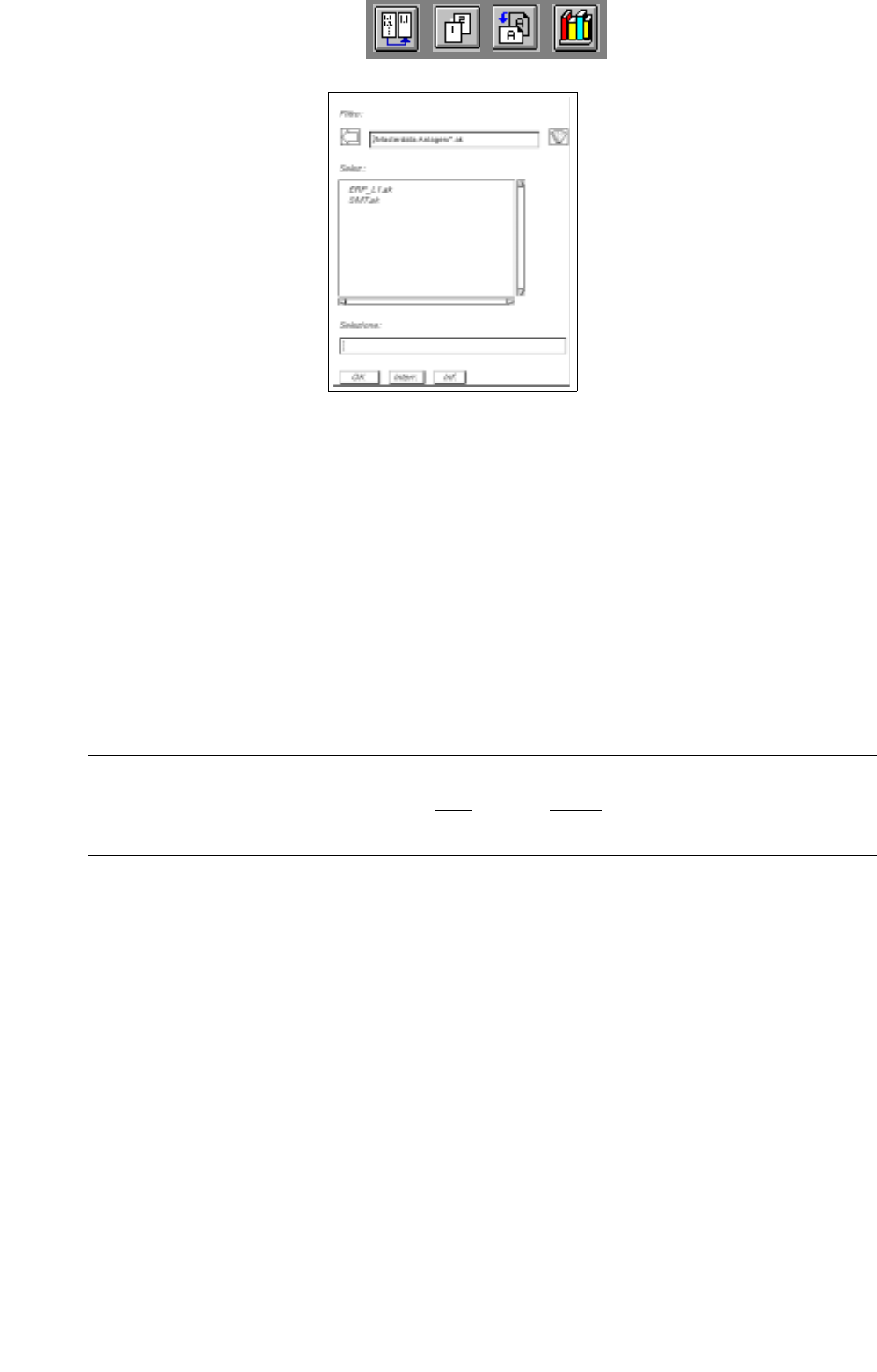

Sul box FSB viene selezionata la lista degli impianti interi configurati. Se il software è stato
installato per la prima volta, non è ancora contenuto nessun impianto intero sulla lista.
Modificare la configurazione disponibile:
● Selezionare l’impianto intero "xx.ak" e confermare con OK (oppure selezionare subito l’impianto
intero facendo doppio clic). Si apre la finestra di applicazione dell’Editore impianto (v. fig. 12.2.1).
La prassi ulteriore è descritta al sottocap. 12.2.1.1.
Stendere una nuova configurazione:
● Immettere il nome "xx.ak" del nuovo impianto intero e confermare con OK (oppure RETURN).
Si apre la finestra di applicazione dell’Editore impianto (v. fig. 12.2.1).
La prassi ulteriore è descritta al sottocap. 12.2.1.1.
AVVISO
Il nome dell’impianto intero deve contenere al max.
20 segni, incluso il suffisso ".ak". Alcuni segni non
possono venire impiegati per l’assegnazione del nome, v. a proposito il cap. 2, sottocap. 2.3.
Manuale operatore del calcolatore di linea UNIX 12 Mezzi di produzione / Configurazione stazione e linea
Versione software 503.xx Edizione 02/2002 12.2 Editore impianto
389
I
t I I
Fig. 12.2.1 Finestra di applicazione "Editore impianto"
La finestra di applicazione è suddivisa come segue:
- barra del menu
- campo selezione "selezione stazione"
- zona visualizzazione
- zona comandi
Barra del menu
La barra del menu comprende i menu "FILE“ e "GUIDA".
AVVISO
Dato che i menu "FILE" e "GUIDA" sono qui simili per comando e funzione ad altri applicativi del Calcola-
tore di linea, vengono spiegati ampiamente una sola volta al cap. 2.
Barra del menu
Zona comandi
Campo selezione
"Selezione stazione"
Zona visualizzazione
"Stazioni dell’impianto intero"
Nome dell’impianto
intero
