4 Gestione dati Manuale operatore del calcolatore di linea UNIX 4.6 Import CAD Versione software 503.xx Edizione 02/2002 162 I t I I 4.6.2 A vviare l’Import CAD L’ambiente dell’Import CAD viene a perto a seconda del mo d…
Manuale operatore del calcolatore di linea UNIX 4 Gestione dati
Versione software 503.xx Edizione 02/2002 4.6 Import CAD
161
I
t I I
4.6 Import CAD
Grazie all’ambiente operativo del programma "Import CAD" si possono facilmente adeguare al formato
SIPLACE i File di montaggio creati esternamente (ad es. su sistemi CAD, su sistemi PPS, su Banche dati).
Sul programma „Import CAD" si differenziano due modi:
- Modo a conversione (modo preimpostato)
Sul modo a conversione, i dati vengono accettati sulla basi di filtri.
- Modo a filtro
I filtri che vengono necessitati per l’accertamento dei dati di montaggio occorrenti sui file da conver-
tire, possono venire creati ossia modificati sul modo a filtro.
Convertendo i dati di montaggio, dalle posizioni di montaggio giacenti di volta in volta il più esternamente viene
calcolata una grandezza batch. Su una propria finestra dell’Import CAD detta grandezza può venire modificata
sulla grandezza effettiva del batch. Qui si può inoltre variare in un altro il sistema di coordinate impostato.
Per la rappresentazione della struttura del circuito stampato creato dai dati di montaggio convertiti e modificati,
ci si serve della funzione grafica sull’ambiente operativo dell’Import CAD.
4.6.1 Premesse/preliminari per l’import di un File di montaggio
creato esternamente
- Il File di montaggio (File CAD) deve essere disponibile in formato ASCII.
- Il nome del file deve finire con il suffisso .cad.
- Il file deve venire copiato sulla Directory Masterdata/CAD-Bibliothek (v. sottocap. 4.3.4.1).
- I seguenti dati PM devono essere contenuti almeno in un riga di dati per una posizione di montaggio:
nome CO,
coordinate x ed y,
angolo di montaggio
4 Gestione dati Manuale operatore del calcolatore di linea UNIX
4.6 Import CAD Versione software 503.xx Edizione 02/2002
162
I
t I I
4.6.2 Avviare l’Import CAD
L’ambiente dell’Import CAD viene aperto a seconda del modo operativo o tramite selezione dell’opzione CAD-
Import sul menu del Desktop "PRODOTTO" oppure facendo clic sull’icona CAD-Import sulla zona "Prodotto".
Inoltre, l’ambiente operativo dell’Import CAD può anche venire aperto sul Manager dati facendo clic su un file
con il suffisso .cad sulla Directory Masterdata/CAD-Bibliothek.
● Fare clic sull’icona CAD-Import sul Desktop (oppure sulla voce "CAD-Import" sul menu
"PRODOTTO").

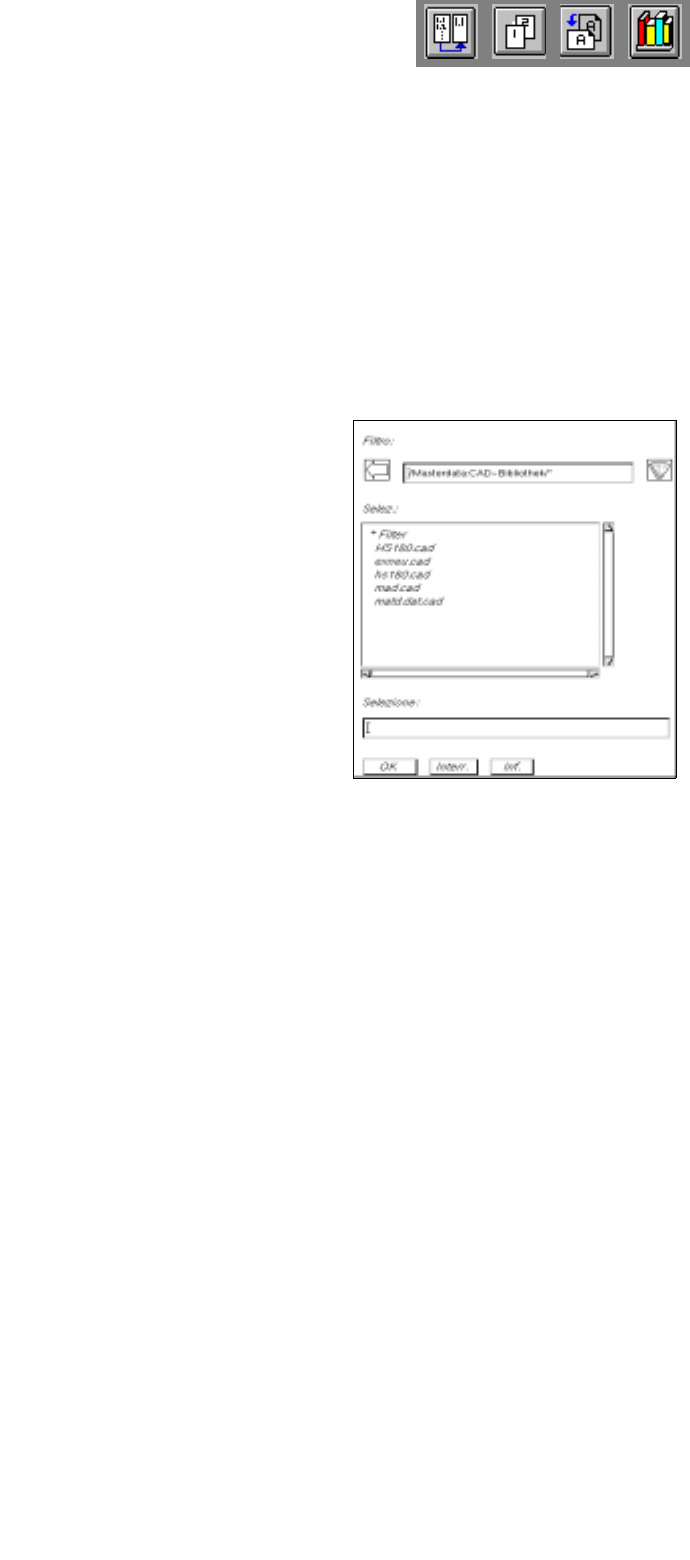

Si apre il box FSB con la lista di tutti i File ".cad" da scegliere.
● Selezionare il nome "xxx.cad" del file richiesto.
Si apre la finestra di applicazione dell’Import CAD (v. fig. 4.6.1).
Sulla zona visualizzazione viene rappresentato il contenuto del file selezionato.
Sopra la zona visualizzazione, accanto al pulsante di selezione del filtro, è riportato il nome del fil-
tro per ultimo usato.
Manuale operatore del calcolatore di linea UNIX 4 Gestione dati
Versione software 503.xx Edizione 02/2002 4.6 Import CAD
163
I
t I I

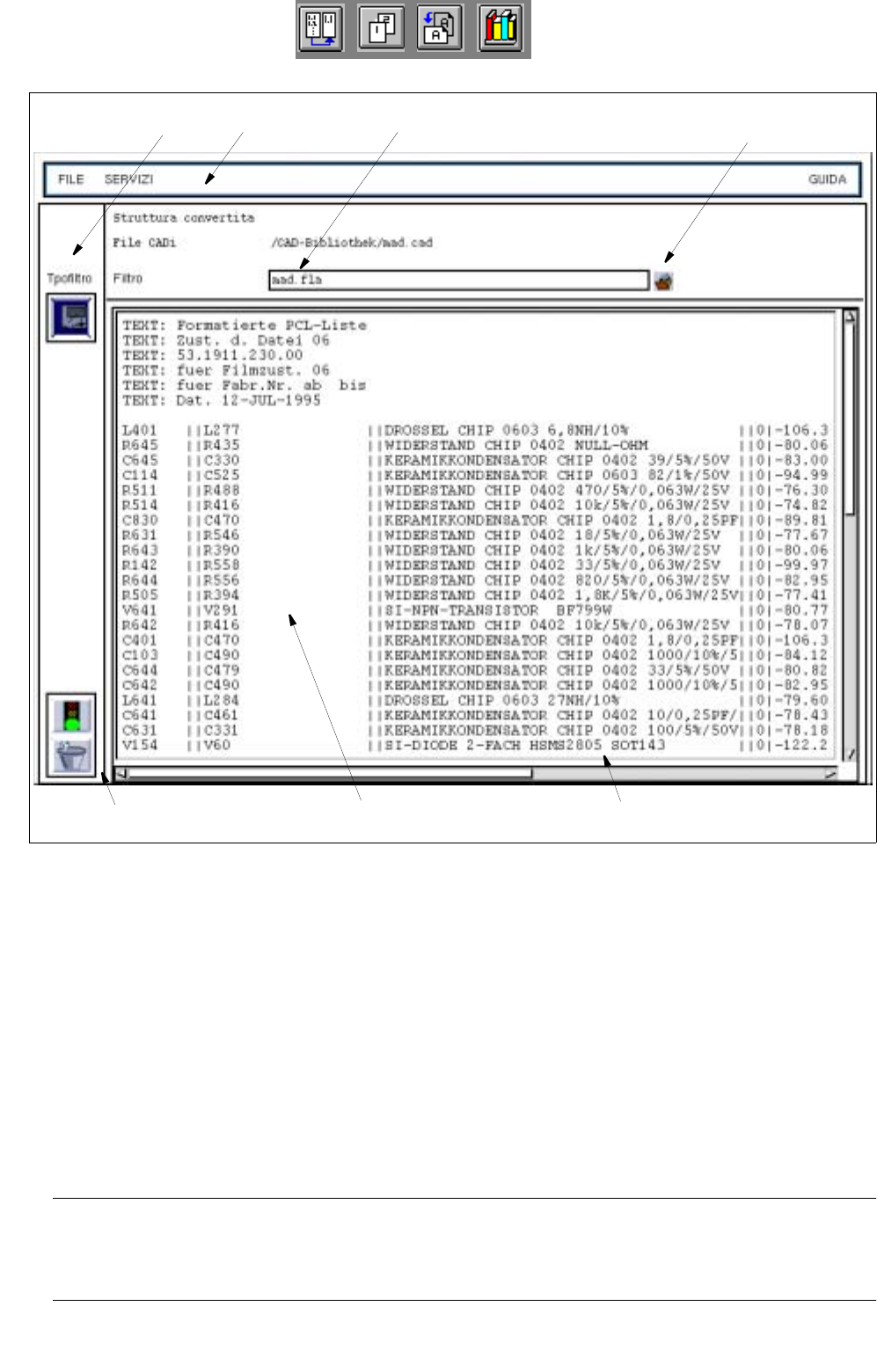

Fig. 4.6.1 Finestra di applicazione "Import CAD" (visualizzazione dei dati CAD)
La finestra di applicazione si suddivide come segue:
- Barra del menu
- Zona selezione "Tipo filtro“ (nella presente versione SW senza funzione)
- Pulsante di selezione del filtro
- Zona visualizzazione
- Zona comandi
Barra del menu
La barra del menu comprende i menu "FILE", "SERVIZI" e "GUIDA“.
Alcune voci del menu "FILE" vengono spiegate al sottocap. 4.6.2.1.
Il menu "SERVIZI" è descritto al sottocap. 4.6.2.2.
AVVISO
Dato che il menu "GUIDA“ ha qui funzione e comando come in altri applicativi del Calcolatore di linea,
viene descritto una sola volta ampiamente al cap. 2.
Barra menu
Zona comandi
Dati CAD
Pulsante di selezione
Zona visualizzazione
Zona selezione
"Tipo filtro"
Nome filtro
filtro
