Manuale operatore del calcolatore di linea UNIX 17.4 Controllo impianto V e rsione software 503.xx Edizione 02/ 2002 17.4.3 Adeguamaneto manuale dell’allestimento 17 - 591 I t I I Il controllo lavori si apre come segue: …
17.4 Controllo impianto Manuale operatore del calcolatore di linea UNIX
17.4.3 Adeguamaneto manuale dell’allestimento Versione software 503.xx Edizione 02/2002
17 - 590
I
t I I
17.4 Controllo impianto
I tre circuiti stampati si possono ora produrre con l’allestimento steso.
Aprire il Controllo
lavori
Prescrivere il lavoro
Mostrare e stampare le
istruzioni di modifiche
del set up
Riallestire le stazioni
e confermare il
riallestimento
Inserire i lavori sulla
lista dei lavori
Viene avviato il
montaggio dei
lavori prescritti
Manuale operatore del calcolatore di linea UNIX 17.4 Controllo impianto
Versione software 503.xx Edizione 02/2002 17.4.3 Adeguamaneto manuale dell’allestimento
17 - 591
I
t I I
Il controllo lavori si apre come segue:

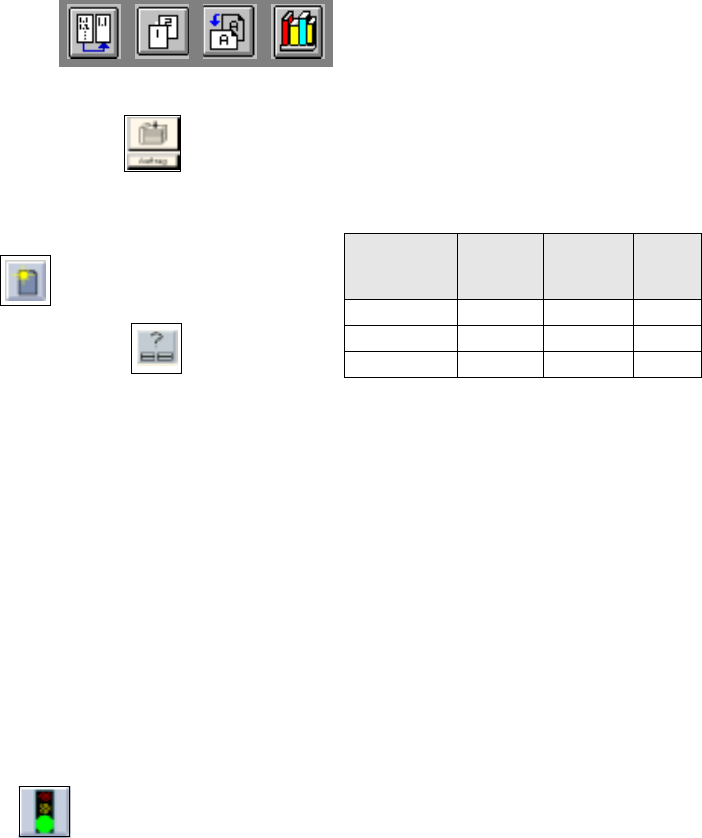

1. Sul Desktop fare clic sull’icona Lavoro .
Si apre il Controllo lavori.
Così si inseriscono i lavori alla lista dei lavori:
2. Fare clic sull’icona Crea .
3. Fare clic sull’icona Guida all’editazione .
Si apre la Guida editazione Dati lavori.
4. Selezionare l’un dopo l’altro facendo dopppio clic i seguente dati: il circuito stampato, qui Example_1.la,
l’impianto intero, qui: SMT.ak, l’impianto parziale, qui: Linie.va e l’allestimento, qui: Examples01.ar.
Si chiude la Guida editazione Dati lavori, indietro a Controllo lavori.
I dati selezionati compaiono solo sulla zona editazione sotto alla lista dei lavori.
5. Sulla zona editazione fare clic sul campo Nbatch ed immettere il nome del batch, in questo caso: ex1.
6. Sulla zona editazione fare clic sul campo Entità nom. ed immettere l’entità nominale del lavoro, in questo
caso: 10.
7. Sulla zona editazione fare clic sul campo Tpbat ed immettere il tipo del batch, in questo caso: F.
8. Fare clic sul pulsante OK.
Il lavoro viene caricato sulla lista dei lavori. Le immissioni errate vengono bordate di rosso e sopra alla
lista dei lavori compare una segnalazione di errore. Correggere l’immissione.
9. Inserire in modo analogo i circuiti stampati restanti, in questo caso: Example_2.la e Example_3.la, v. Tab.
Un lavoro si prescrive come segue:
10. Fare clic sull’icona Prescr. .
11. Fare clic in successione su ogni lavoro della lista dei lavori.
Si verifica la fattibilità dei lavori e se concluso il test con successo li si trasmette al Controller di macchina.
Si apre il Generatore di set up.
In caso di errore v. Guida Index.
Le istruzioni di modifiche del set up si mostrano e si stampano come segue:
12. Sul Generatore di set up attivare il sul pulsante Istruzioni set up.
Vengono mostrate le istruzioni di modifiche del set up.
13. Sul menu FILE fare clic sul comando Stampa, e poi su Stampa impianto.
L’allestimento viene stampato per tutte le stazioni.
E così si modifica l’allestimento delle stazioni e se ne conferma il riallestimento:
14. Riallestire le stazioni in base alle istruzioni di modifiche del set up.
15. Una volta modificato l’allestimento delle stazioni, selezionare sul campo Stazioni ogni singola stazione e
fare clic ogni volta sul pulsante Riallestito .
Il lavoro viene prescritto solo dopo che siano state riallestite tutte le stazioni.
Si chiude il Generatore di set up. Die Bestückung der Leiterplatten beginnt.
Circuito
stampato
Nome del
batch
Entità
nominale
Tipo
del
batch
Example_1.la ex1 10 F
Example_2.la ex2 13 F
Example_2.la ex3 16 F
