Manuale operatore del calcolatore di li nea UNIX 6 Prodotto / Fo rma involucri Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF) 213 I t I I Y mont ando (non in caso di 6xx) accelerazione…

100%1 / 613
6 Prodotto / Forma involucri Manuale operatore del calcolatore di linea UNIX
6.1 Editore forma involucri (Editore GF) Versione software 503.xx Edizione 02/2002
212
I
t I I
Esecuzione speciale per il tipo di pipette 2xx, 4xx (testa IC F3) o 6xx
Per le pipette sopra elencate si può stabilire una esecuzione speciale nel ciclo di prelievo, centraggio e
montaggio, vale a dire allora che l’accelerazione degli assi selezionati (ossia esecuzioni) verrà ridotta al
35%
.
Prassi (esempio per il tipo di pipetta 2xx):
Sulla zona visualizzazione (v. fig. 6.1.9) attivare il pulsante "Esec. spec.", accanto
alla pipetta del tipo richiesto.
Fare clic sul pulsante di comando ">>". Si aprirà la seguente finestra di dialogo:

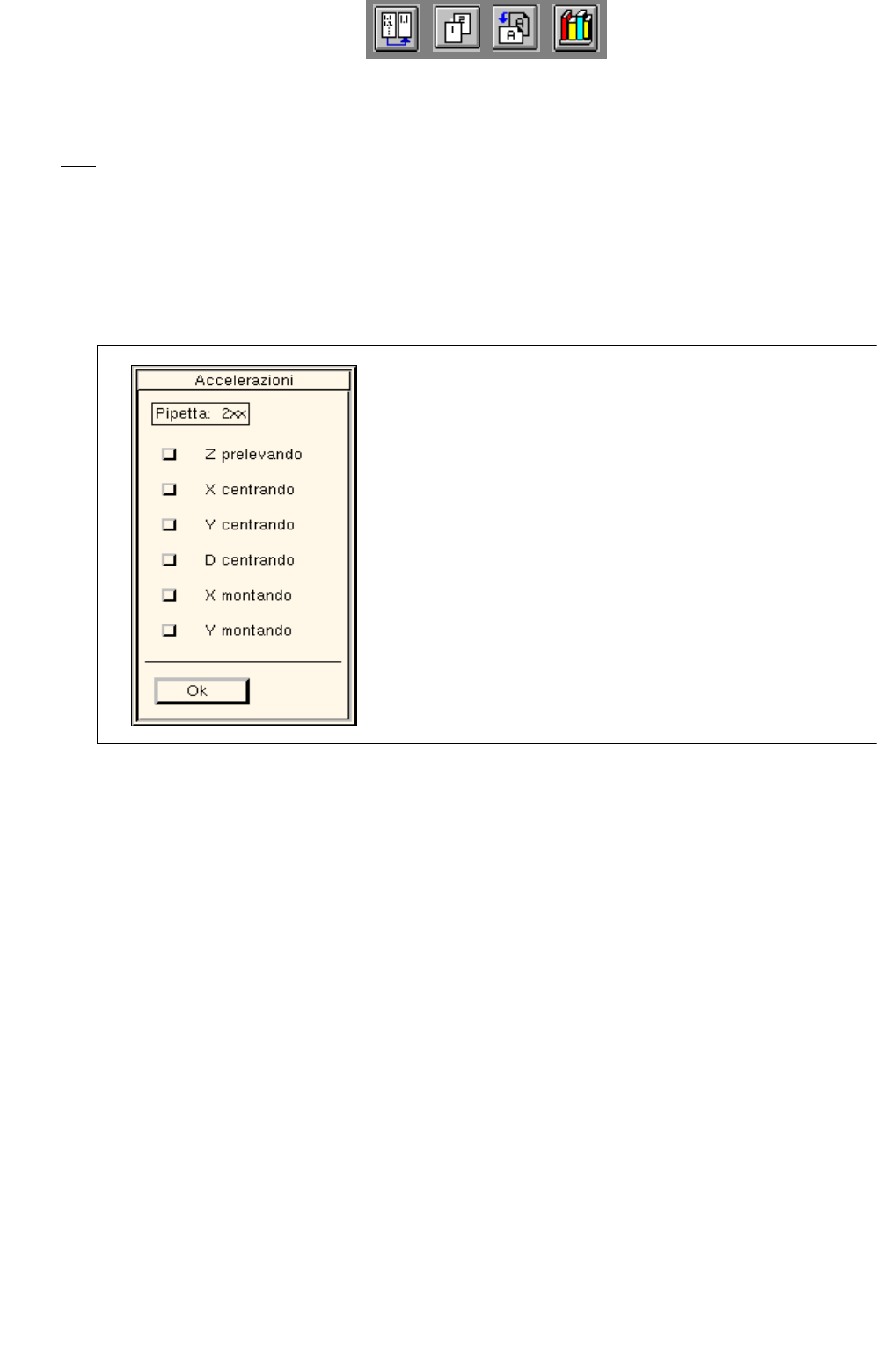

Fig. 6.1.10 Finestra di dialogo per impostare l’esecuzione speciale „Accelerazione“ (esempio: pipetta del tipo 2xx)
Possibilità di impostazioni:
Z prelevando accelerazione ridotta dell’asse Z della testa RV o IC prelevando
il CO dalla posizione di prelievo
X centrando (non in caso di 6xx) accelerazione ridotta dell’asse X trasportando il CO dalla tele-
camera alla posizione di montaggio con la testa IC
Y centrando (non in caso di 6xx) accelerazione ridotta dell’asse Y trasportando il CO dalla tele-
camera alla posizione di montaggio con la testa IC
D centrando accelerazione ridotta dell’asse dp1 e dp2 della testa RV e
dell’asse d della testa IC centrando il CO
X montando (non in caso di 6xx) accelerazione ridotta dell’asse X trasportando il CO dalla
posizione di prelievo alla posizione di montaggio con la testa RV
accelerazione ridotta dell’asse X trasportando il COdalla tele-
camera IC alla posizione di montaggio con la testa IC
Manuale operatore del calcolatore di linea UNIX 6 Prodotto / Forma involucri
Versione software 503.xx Edizione 02/2002 6.1 Editore forma involucri (Editore GF)
213
I
t I I
Y montando (non in caso di 6xx) accelerazione ridotta dell’asse Y trasportando il CO dalla
posizione di prelievo alla posizione di montaggio con la testa RV
accelerazione ridotta dell’asse Y trasportando il COdalla tele-
camera IC alla posizione di montaggio con la testa IC
Attivare il pulsante accanto all’asse richiesto.
(per il tipo di pipetta 6xx si può attivare solo il pulsante dell’asse z e dell’asse d).
Confermare le impostazioni con Ok.
Si chiude ora la finestra di dialogo.
Per tutte
le pipette corrispondenti al tipo selezionato, l’accelerazione degli assi impostati verrà
ridotta al 35%.
Questo valore è immesso sui campi editazione relativi nella zona visualizzazione.
AVVISO
Se il pulsante relativo non è stato attivato per tutti gli assi (esecuzioni), sui campi editazione
corrispondenti sarà immessa solo una linea tratteggiata (----). Ciò indica che un asse almeno non si
movimenta ad accelerazione ridotta (nel caso di pipette del tipo 6xx o l’asse z o l’asse d).
Esecuzione speciale per pipette del tipo 4xx, 7xx, 8xx e 9xx sui tipi di macchine SIPLACE
80S-20/23/HS-50 e 80F
4
/F
5
L’esecuzione speciale "Accelerazione" può venire stabilita per ogni pipetta del tipo sopra indicato e
individualmente per ogni asse. Ciò significa quindi che ogni asse si movimenta con l’accelerazione
corrispondente al valore immesso.
Prassi (esempio per la pipetta 820):
Sulla zona visualizzazione (v. fig. 6.1.9), attivare il pulsante "Esec. spec.“ accanto
alla pipetta richiesta.
Fare clic sul pulsante di comando ">>". Si aprirà la seguente finestra di dialogo.
6 Prodotto / Forma involucri Manuale operatore del calcolatore di linea UNIX
6.1 Editore forma involucri (Editore GF) Versione software 503.xx Edizione 02/2002
214
I
t I I

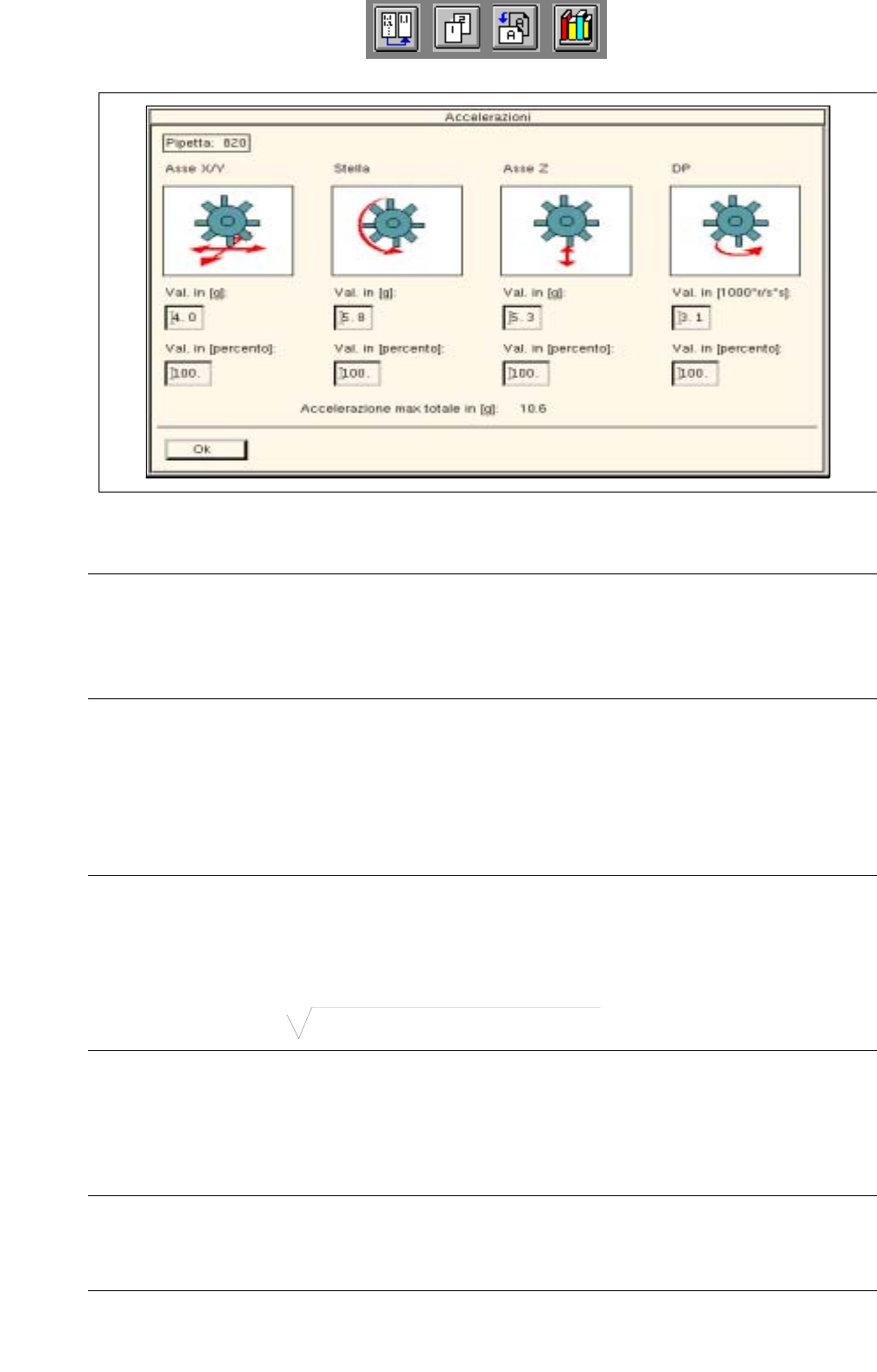

Fig. 6.1.11 Finestra di dialogo per impostare individualmente l’accelerazione di ciascun asse
(solo pe r pipette del tipo 4xx, 7xx, 8xx e 9xx)
AVVISO
Il valore di accelerazione può venire immesso o in [g] per l’asse x/y, della stella o asse z oppure in
[1000 x r/s
2
] per l’asse dp oppure si può immettere un valore percentuale riferito all’accelerazione
massima di ciascun asse.
Fare clic sul campo editazione dell’asse richiesto.
Immettere il valore e battere il tasto RETURN oppure fare clic su un altro campo.
Sulla base del valore d’accelerazione immesso viene subito calcolato il valore percentuale oppure -
inversamente - viene calcolato il valore in [g] ossia [1000 x r/s
2
] ed immesso automaticamente nel
campo editazione relativo.
AVVISO
I valori di accelerazione degli assi x/y, della stella e dell’asse z possono venire modificati in passi da
0,1mentre quelli dell’asse dp possono venire modificati in passi da 100.
L’accelerazione massima totale calcolata sui valori di accelerazione degli assi x/y e della stella viene
visualizzata in [g] al di sotto dei campi editazione.
accelerazione max. totale = (accel. x + accel. stella)
2
+ accel. y
2
confermare le immissioni con Ok.
Si chiude ora la finestra di dialogo.
Sui campi relativi della zona visualizzazione è immesso il valore percentuale d’accelerazione,
purché sia impostato per tutti gli assi allo stesso modo.
AVVISO
Se il valore percentuale dell’accelerazione immessa diverge per uno o più assi dal valore default
(35%, 70% o 100%), sul campo editazione relativo è immessa solo una linea tratteggiata (----).
