13 Mezzi di produzione / Allestimento Manual e operatore del calcolatore di linea UNIX 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizi one 02/2002 402 I t I I Barra del menu …
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
401
I
t I I

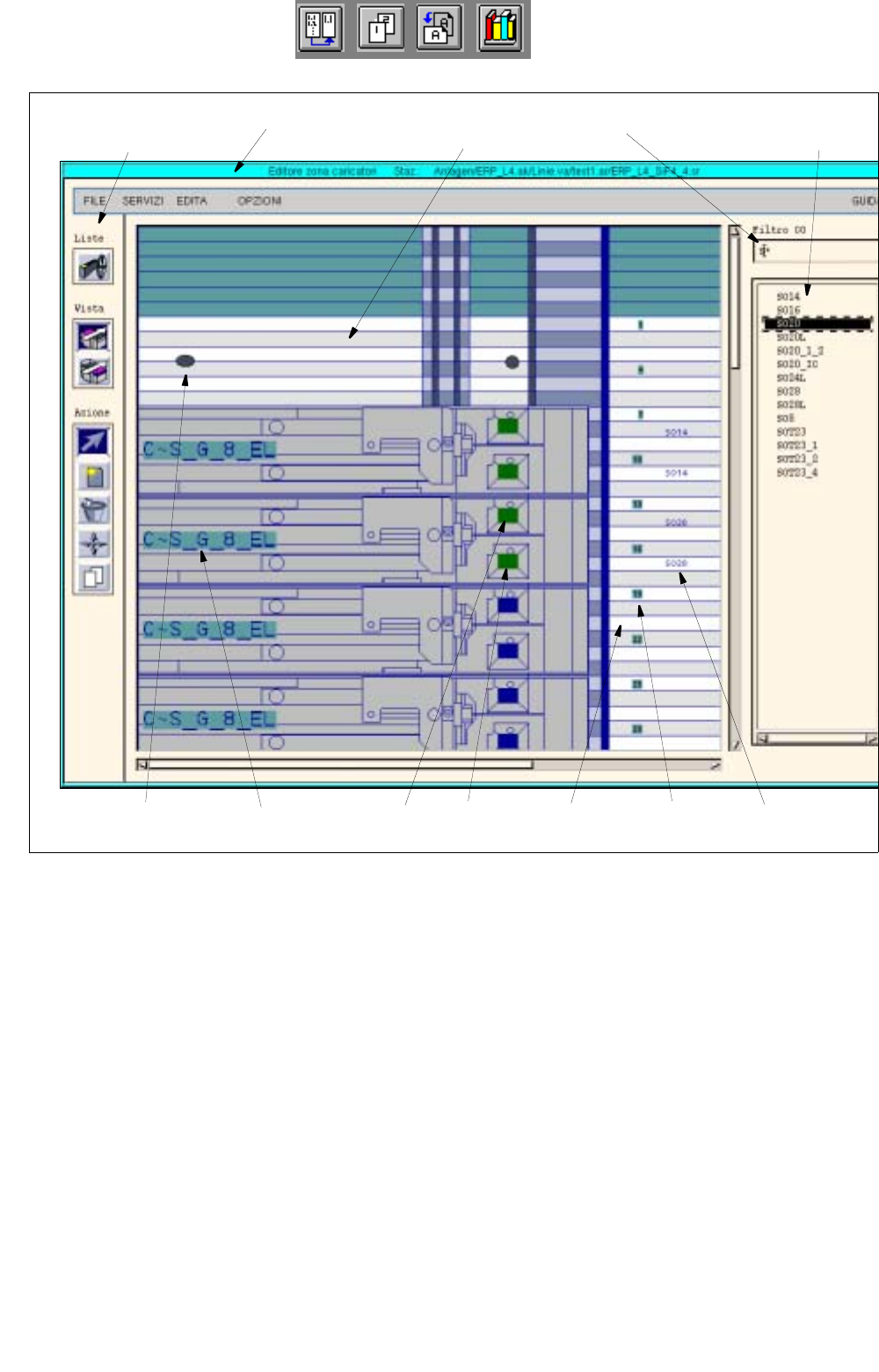

Fig. 13.1.2 Finestra di applicazione "Editore zona caricatori"
La finestra di applicazione dell’Editore zona caricatori è articolata nelle seguenti zone:
- Barra del menu
- Zona comandi "Liste"
- Zona comandi "Vista“
- Zona comandi "Azione"
- Zona visualizzazione
- Campo "Filtro CO"
- Campo selezione "Componenti"
Campo "Filtro CO"
Campo selez.
"Componenti"
Barra d. menu
Calotta
Caricatore
(a nastro 8mm el.)
Scomp. 2 Traccia
Zone comandi
"Liste", "Vista", "Azione"
Zona
visualizzaz.
Scomp. 1
Nr. traccia
Nome del comp.
allestito
13 Mezzi di produzione / Allestimento Manuale operatore del calcolatore di linea UNIX
13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM) Versione software 503.xx Edizione 02/2002
402
I
t I I
Barra del menu
La barra del menu comprende i menu "FILE", "SERVIZI", "EDITA", "OPZIONI" e "GUIDA".
Il menu "SERVIZI" è descritto al sottocap. 13.1.3 e il menu "EDITA" al sottocap. 13.1.4.
AVVISO
I menu "FILE", "OPZIONI" e "GUIDA" sono qui simili per funzioni e comando ad altri casi di applicativi del
Calcolatore di linea e vengono descritti ampiamente al cap. 2 "Comando generale del programma".
Zona comandi "Liste"
Su questa zona comandi è rappresentata l’icona "Lista dei caricatori", con la quale si può aprire la lista in
questione. Nell lista dei caricatori sono contenuti tutti i caricatori, moduli, vassoi e supporti vassoi possibili.
Possono venire selezionati singolarmente ed allocati alle tracce sulla zona visualizzazione della finestra di
applicazione.
La lista dei caricatori può inoltre venire aperta sul menu FILE con l’opzione "Lista caricatori".
Per la descrizione dettagliata vedi sottocap. 13.1.3.1.
Zona comandi "Vista" ( HS-50 / ZP 1 ZP 2 )
Su questa zona comandi sono rappresentate le icone della zona caricatori sinistra e destra. Facendo clic sulle
icone si può commutare la zona visualizzazione tra entrambe le zone caricatori di una stazione.
L’icona superiore sta per la zona caricatori sinistra, quella inferiore per la zona caricatori destra. La freccia sta
per la direzione di trasporto.
E’ evidenziata di volta in volta l’icona corrispondente alla zona caricatori.
NOTA
Se si apre l’Editore zona caricatori per una HS-50, per ciascuna della due zone di processo (ZP) verranno
visualizzate icone per la zona caricatori destra e sinistra.
Zona comandi "Azione"
Su questa zona comandi sono rappresentate le icone grazie alle quali si possono eseguire le seguenti azioni:
- Seleziona
- Crea (Alloca)
- Cancella
- Sposta
- Copia
Per la descrizione dettagliata delle icone v. sottocap. 13.1.5.
Manuale operatore del calcolatore di linea UNIX 13 Mezzi di produzione / Allestimento
Versione software 503.xx Edizione 02/2002 13.1 Editore allestimenti (Editore zona caricatori e SAV/SAVM)
403
I
t I I
Zona visualizzazione
Sulla zona visualizzazione è rappresentata simbolicamente una zona caricatori di una stazione con le singole
tracce (v. fig. 13.1.2). Aprendo l’Editore zona caricatori, i caricatori o vassoi già definiti per la zona caricatori in
oggetto vengono rappresentati sulla loro traccia. Le tracce sono rappresentate in bianco-grigio. I punti neri
simbolizzano le calotte della zona caricatori.
Sul bordo destro della zona caricatori è riportato il numero della traccia. Spostando la barra di scorrimento in
basso verso destra questa zona diventa visibile. I caricatori sono rappresentati in grigio con contorni blu, gli
scomparti a loro volta sono rappresentati a forma di cassettini.
Se sono già definiti dei componenti, il loro nome viene indicato sul bordo destro.
Sul bordo superiore ed inferiore della zona caricatori sono evidenziate in verde sei tracce per bordo; questa
zona può essere occupata solo da una HS180, e cioè solo con la telecamera componenti.
Campo "Filtro CO"
Sul campo "Filtro CO" si può limitare la lista dei componenti del campo selezione "Componenti". Ciò può
agevolare la ricerca di un determinato componente. A questo fine si immette una successione di dati e si preme
poi il tasto di input. Il segno „*“ serve da sostituto di altri segni qualsivoglia.
Esempio: *6 vengono indicati solo componenti con 6 come ultimo segno
13* vengono indicati solo componenti con 13 come primi segni
* vengono indicati tutti i componenti
Se è stato immesso un filtro che limita troppo la selezione, come risultato si può ottenere anche una lista vuota.
Si dovranno quindi aggiungere dei segni al filtro immesso.
Campo selezione "Componenti"
Sul campo selezione "Componenti" sono elencati tutti i componenti definiti. Spostando la barra di scorrimento
si possono visualizzare i componenti che figurano giù in fondo alla lista. Grazie al filtro CO si può limitare la
visualizzazione a determinati componenti.
Se la biblioteca dei componenti sul Manager dati è stata modificata ad Editore allestimenti aperto, dette
modifiche non vengono automaticamente accettate su di questi. Vengono infatte accettate solo al momento in
cui l’Editore allestimenti sia stato chiuso e riavviato.
13.1.2 Editore SAV/SAVM
L’Editore SAV/SAVM serve alla stesura degli allestimenti di uno Scambiatore Automatico Vassoi o di uno
Scambiatore Automatico Vassoi a Matrice.
