12 Mezzi di produzione / Configurazione stazione e linea Manuale operatore del calcolatore di linea UNIX 12.1 Editore configurazione Versione software 503.xx Edizione 02/2002 368 I t I I 12.1.1 A vviare l'Editore co…
Manuale operatore del calcolatore di linea UNIX 12 Mezzi di produzione / Configurazione stazione e linea
Versione software 503.xx Edizione 02/2002 12.1 Editore configurazione
367
I
t I I
12 Mezzi di produzione /
Configurazione stazione e linea
12.1 Editore configurazione
Nell'Editore configurazione viene descritta la configurazione effettivadella stazione.
AVVISO
E' concesso solo a utenti privilegiati di generare o modificare una configurazionecon l'Editore configurazione.
La configurazione della stazione può venire eseguita sull’Editore struttura (v. sottocap. 12.1.2.3).
- Sull’Editore configurazione vengono piazzate le opzioni quali ad es. scambiatore pipette, telecamera
CO, telecamera CS o modulo Laser di coplanarità.
- Si può generare solo una configurazione reale di una stazione.
- La configurazione della stazione rappresenta la base di partenzaper la generazione dell'allestimento
mediante l'Editore dati di allestimento (v. cap. 13).
- Le opzioni piazzate nella configurazione della stazione rappresentanouna prescrizione fissa per
l'allestimento.
12 Mezzi di produzione / Configurazione stazione e linea Manuale operatore del calcolatore di linea UNIX
12.1 Editore configurazione Versione software 503.xx Edizione 02/2002
368
I
t I I

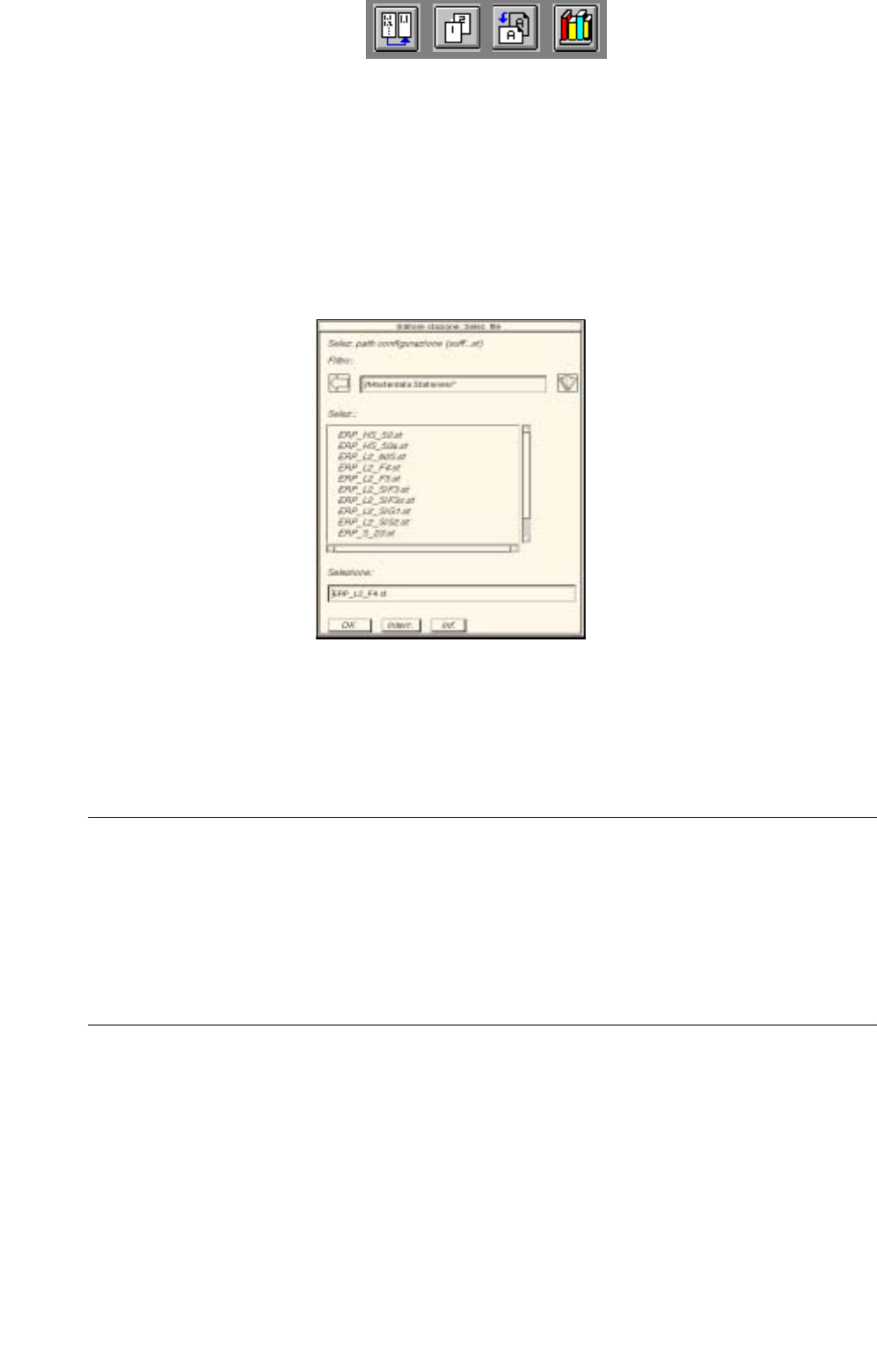

12.1.1 Avviare l'Editore configurazione
Perpoter generare o modificare la configurazione di una stazione si devedapprima eseguire la prassi operativa
descritta a seguito.
● Sulla barra del menu del Desktop fare clic su SERVIZI --> Configuraz. staz..
Si apre il FSB con la directory "Masterdata:Stationen".
Nel FSB viene visualizzata la lista delle stazioni configurate.
Modificare la configurazione disponibile:
● Selezionare la stazione "xx.st" e confermare con Ok (oppure selezionare subito la stazione
con doppio clic).
Si apre la finestra di applicazione dell’Editore configurazione, Editore struttura (v. fig. 12.1.1).
AVVISO
Modificando una configurazione esistente sulla quale è già stato prodotto un allestimento, si
possono verificare dei problemi (mantenimento della consistenza dei dati di allestimento e
configurazione).
Se ad es. si rimuove uno scambiatore pipette dalla configurazione della stazione definito
nell'allestimento della stessa per la produzione di un determinato circuito stampato, il lavoro
di produzione del CS in questione non può più venire prescittto (v. cap. 14).
Manuale operatore del calcolatore di linea UNIX 12 Mezzi di produzione / Configurazione stazione e linea
Versione software 503.xx Edizione 02/2002 12.1 Editore configurazione
369
I
t I I

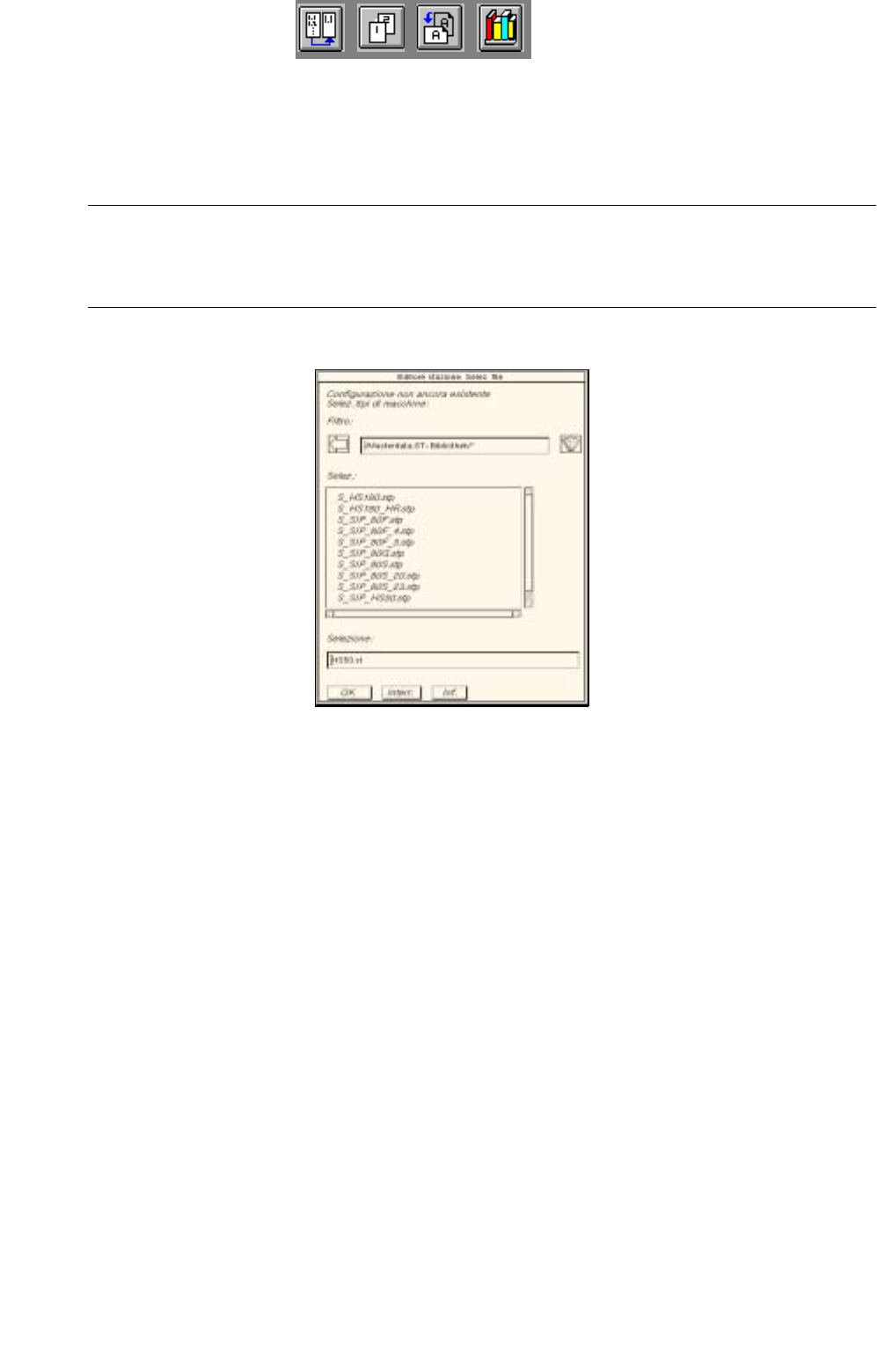

Creare una nuova configurazione:
● Immettere il nuovo nome della stazione "xx.st" e confermare con Ok (o con RETURN).
Si apre FSB con la lista dei tipi di macchine che si possono selezionare (Directory "Master-
data:ST-Bibliothek").
AVVISO
L'allocazione della stazione al tipo di macchina è già stata effettuata con la prima installazione
(v. cap. 1), per cui nel FSB è da selezionare lo stesso tipo di macchina.
● Selezionare il tipo di macchina della stazione immessa e confermare con Ok (oppure
selezionare subito il tipo di macchina con doppio clic).
Si apre la finestra di applicazione dell’Editore configurazione, Editore struttura (v. fig. 12.1.1).
