3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.3 Dimensiones y peso A partir de la versión de software SR.605.xx
Edición 07/2008 ES
112
3.3.2 Dimensiones
3.3.2.1 Dimensiones de la máquina automática X4
3
3
3
3

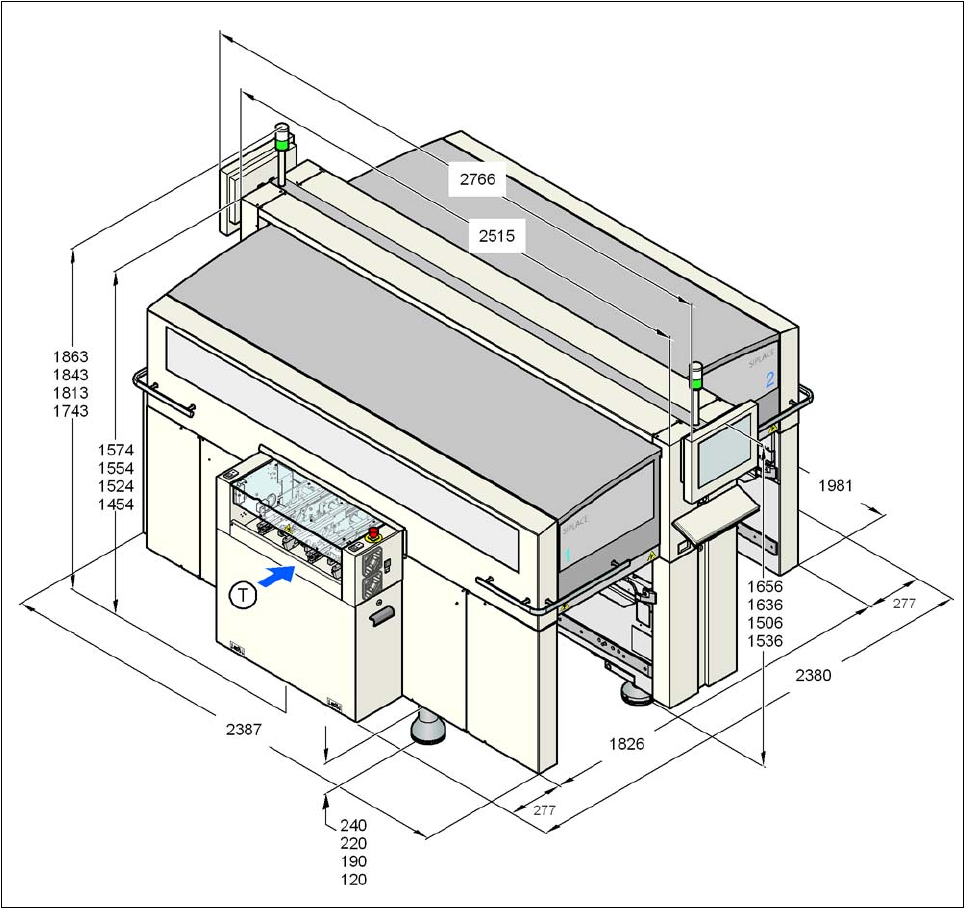

Fig. 3.3 - 1 Dimensiones de la máquina automática X4 (máquina básica) en milímetros
3
(T) Dirección de transporte de las tarjetas de circuitos impresos
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.3 Dimensiones y peso
Edición 07/2008 ES
113
3.3.2.2 Dimensiones de la máquina automática X3
3
3
3
3

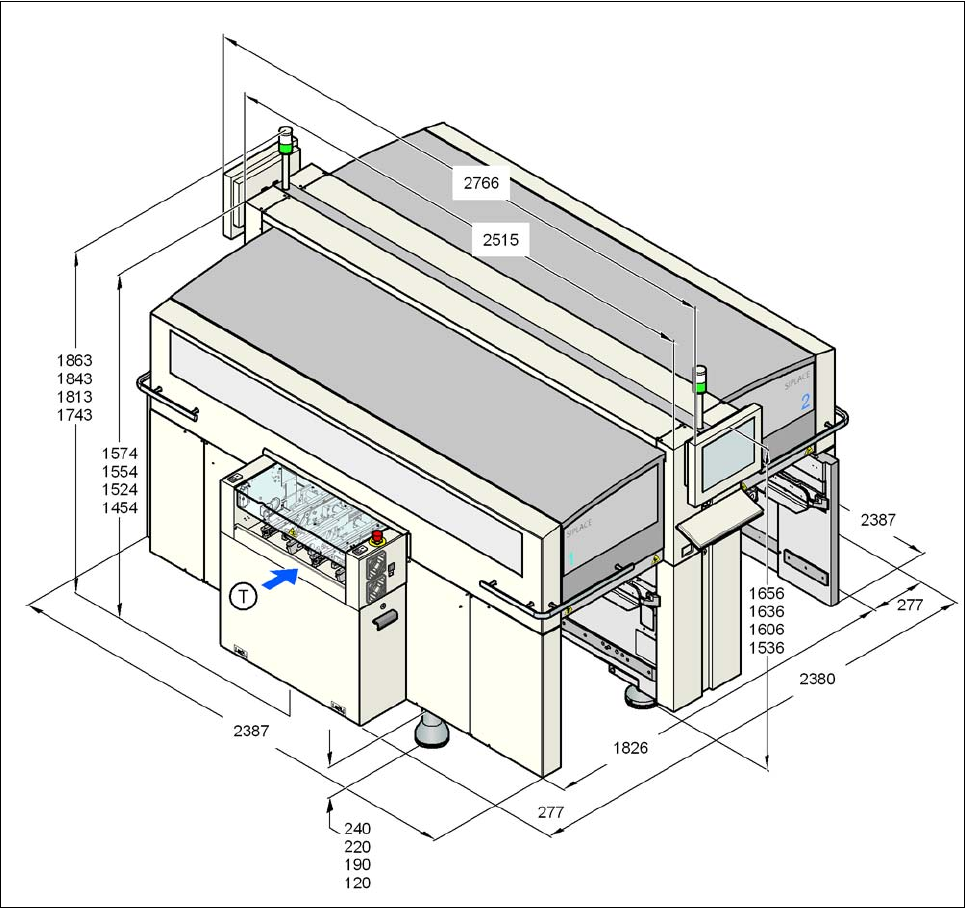

Fig. 3.3 - 2 Dimensiones de la máquina automática X3 (máquina básica) en milímetros
3
(T) Dirección de transporte de las tarjetas de circuitos impresos
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.3 Dimensiones y peso A partir de la versión de software SR.605.xx
Edición 07/2008 ES
114
3.3.2.3 Dimensiones de la máquina automática X2
3
3
3
3
3

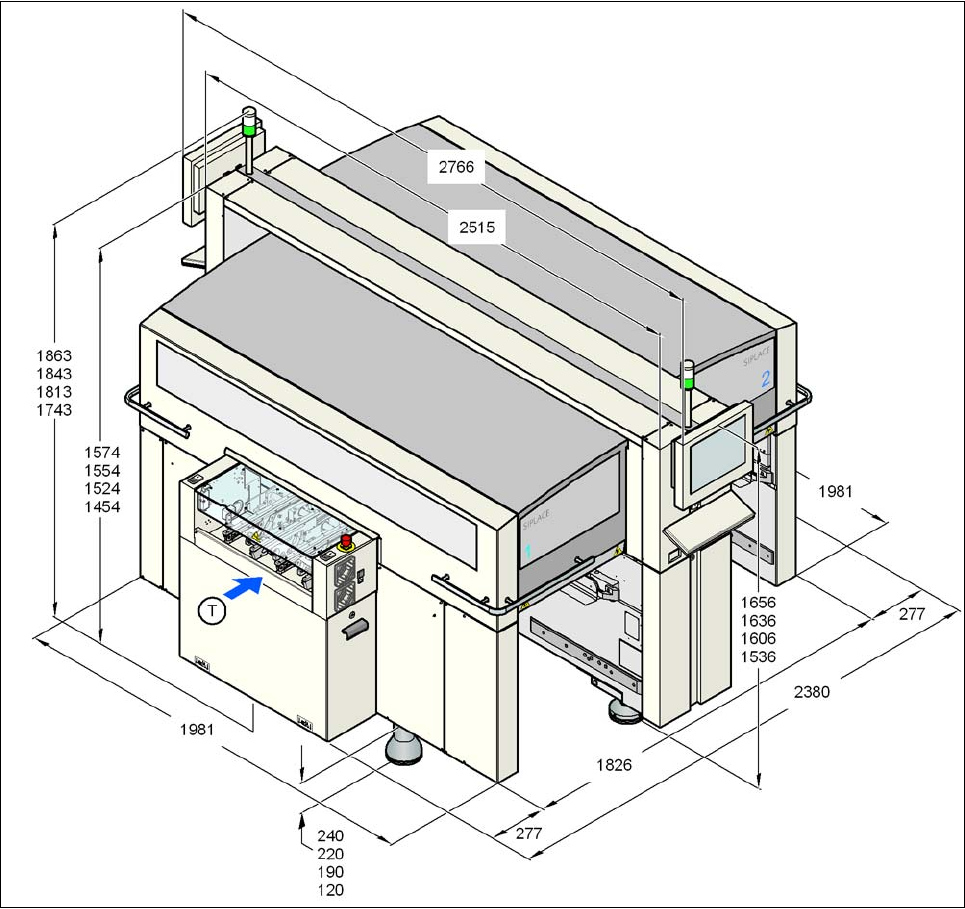

Fig. 3.3 - 3 Dimensiones de la máquina automática X2 (máquina básica) en milímetros
(T) Dirección de transporte de las tarjetas de circuitos impresos
