Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
385
6.1.2.6 Montaje
Los cambiadores de pipetas "Fila 1" (ver Fig. 6.1 - 10, 6.1 - 11 y 6.1 - 12 a partir de la página 382)
están fijos al dispositivo para retraer el carro de componentes. Para el cambiador de pipetas "Fila
2" existe un juego de montaje adicional. Este consta de un dispositivo para retraer y un recipiente
de rechazo para pipetas (ver apartado 6.1.2.10
, página 389).
6

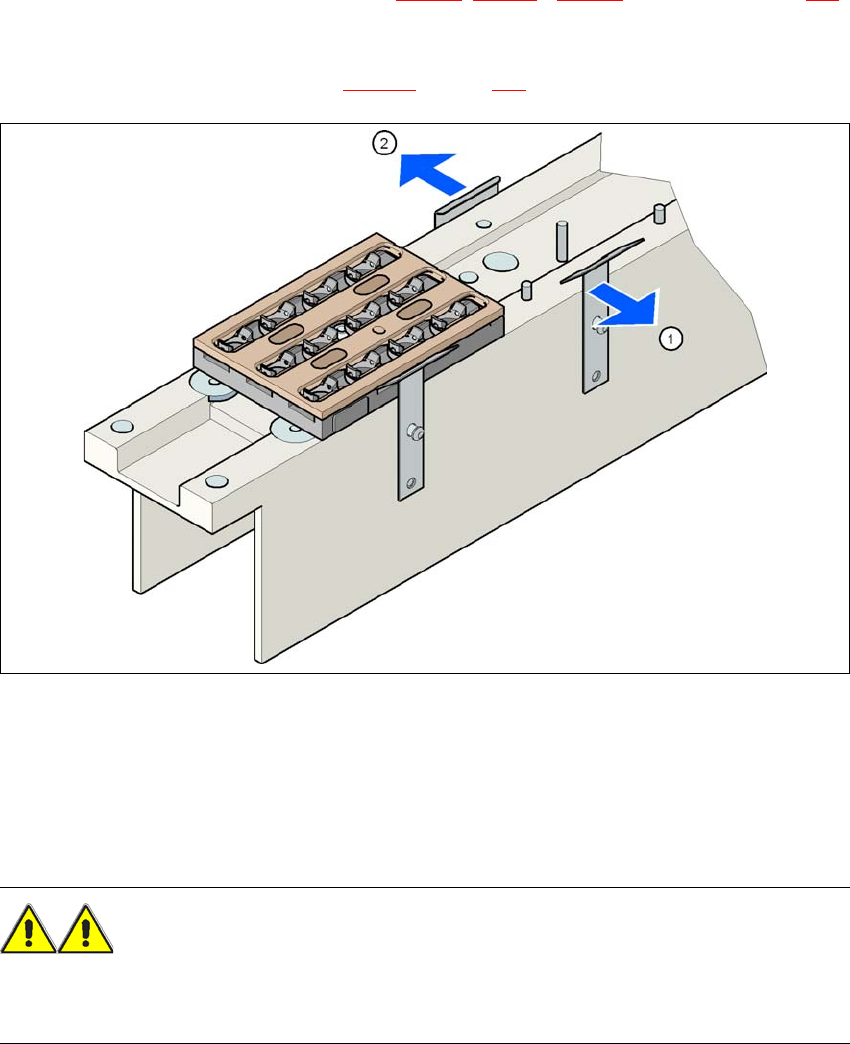

Fig. 6.1 - 13 Posición de montaje
(1) El gancho elástico indica en dirección del operador
(2) El retén indica en dirección del transporte de TCI
→ Oriente el cambiador de pipetas de forma que los ganchos elásticos móviles siempre indiquen
en dirección del operador, y los retenes siempre hacia el transporte de TCI.
ADVERTENCIA 6
– Instale para cada cabezal de colocación solamente el cambiador de pipetas correspondiente.
¡En configuraciones mixtas existe el peligro de colisión del cabezal!
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
386
6.1.2.7 Indicaciones para el manejo
→ Si llena un cargador por primera vez con un determinado tipo de pipetas, márquelo con una
etiqueta adhesiva.
INDICACIÓN 6
Llene los cargadores fuera de la máquina y cambie solamente cargadores completos. 6
→ Abra la placa de retención e inserte pipetas en las posiciones respectivas.
→ Cierre la placa de retención para que las pipetas no puedan caer de los cargadores.
CUIDADO 6
Los cargadores solamente se pueden llenar cuando todas las pipetas que se encuentran en
el cabezal Collect&Place se vuelven a colocar en sus cargadores. 6
→ La programación del cambiador de pipetas se describe en las instrucciones de servicio SI-
PLACE Pro.
INDICACIÓN 6
→ Evite que componentes caigan a los cargadores. Esto puede ocasionar el bloqueo de la placa
de retención.
→ Evite igualmente que caigan componentes a posiciones libres de los alimentadores. Los com-
ponentes se adhieren a la regleta magnética. A causa de alimentadores no colocados de
forma correcta en la mesa de componentes pueden presentarse interrupciones de servicio.
Por esta razón limpie con regularidad los cargadores y las posiciones libres.
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
387
6.1.2.8 Cambiar el cargador
→ Para retirar el cargador, presione el gancho elástico (pos. 1 en la Fig. 6.1 - 14) alejándolo del
cargador. Eleve el cargador del soporte.
6

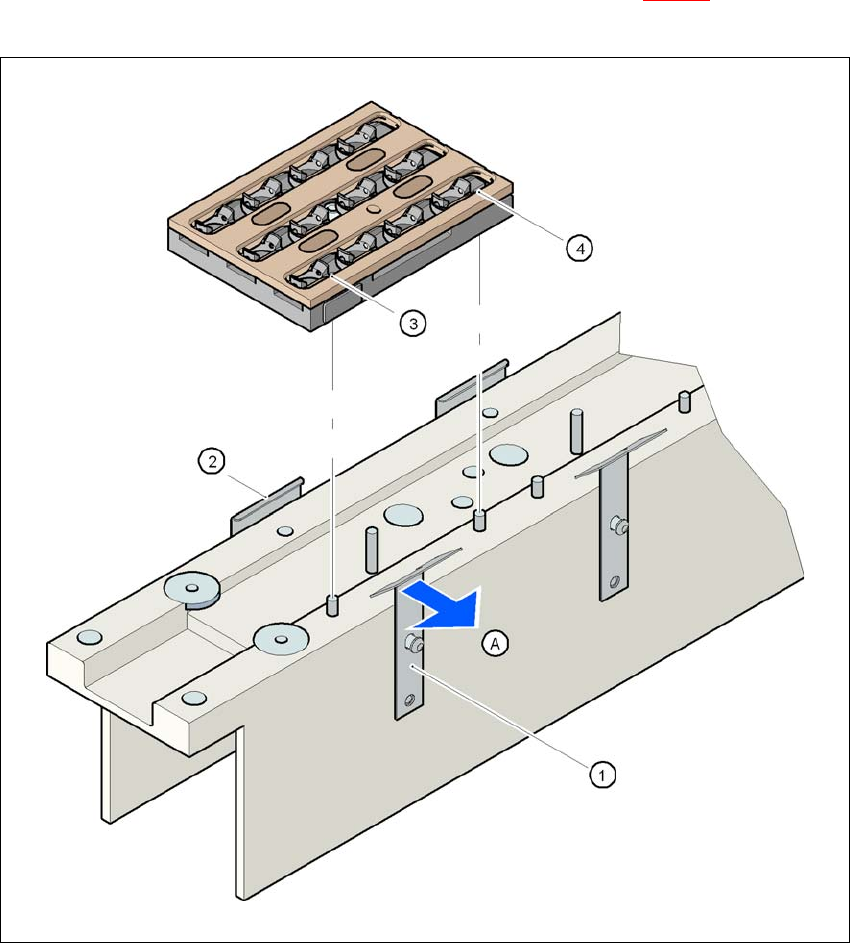

Fig. 6.1 - 14 Cambiar el cargador
(1) Gancho elástico
(2) Retén
(3) Agujero de centrado
(4) Agujero oblongo
(A) Presionar el gancho elástico alejándolo del cargador
