2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.5 Indicaciones de seguridad referentes al servicio de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
66
2.5 Indicaciones de seguridad referentes al servicio de la
máquina automática
2.5.1 Indicaciones de seguridad para cerrar las cubiertas de protección
Para excluir todo tipo de riesgo de lesiones al cerrar las cubiertas de protección en la máquina
automática, el usuario debe solicitar a los operadores manejar las cubiertas de protección con-
forme a la siguiente descripción.
CUIDADO
PELIGRO DE CONTUSIONES EN LA MANOS
POR UN CIERRE INCORRECTO DE LAS CUBIERTAS DE PROTECCIÓN 2
2

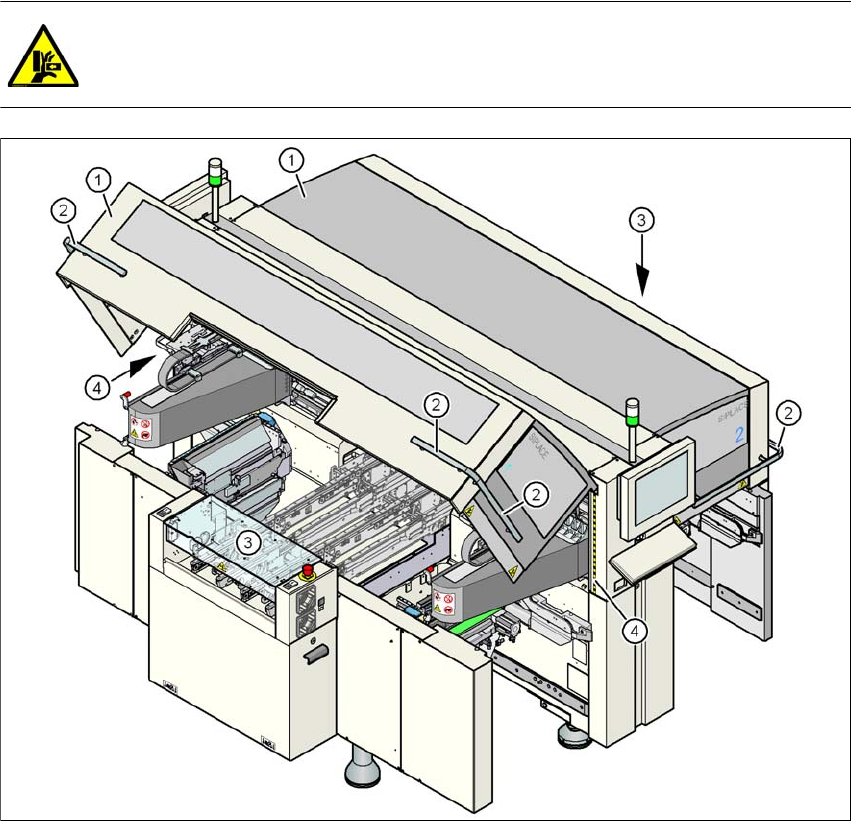

Fig. 2.5 - 1 Indicaciones de seguridad para cerrar las cubiertas de protección
(1) Cubiertas de protección
(2) Barras asidero
(3) Tapas sobre el transporte de TCI
(4) Franjas de advertencia
Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.5 Indicaciones de seguridad referentes al servicio de la máquina automática
Edición 07/2008 ES
67
→ Para abrir o cerrar tome siempre las cubiertas de protección por las barras asidero.
→ Al cerrar no intervenga en la ranura entre la cubierta de protección y el revestimiento de la
máquina. La zona está demarcada con una franja de advertencia de color amarillo-negro
(pos. 4 en la Fig. 2.5 - 1
, página 66).
→ Observe que al cerrar las cubiertas no se encuentre ninguna segunda persona en el radio de
giro de las mismas.
→ Observe que al cerrar las cubiertas ninguna persona se encuentre en el área de la posición
del carro de componentes situado en frente.
2.5.2 Indicaciones de seguridad para la manipulación de condensadores
en base de polvo de metal
La manipulación de condensadores en base de polvo de metal (p.ej. tantalio) implica riesgos. El
riesgo consiste en que
– en caso de destrucción de estos componente tiene lugar de forma brusca una reacción exo-
térmica, es decir generación de calor. Esta generación de calor puede causar daños depen-
diendo de los valores de capacidad y bajo condiciones ambientales desfavorables.
– Este efecto se puede presentar en principio al cortar tales componentes.
Para aclarar en que medida esto concierne a los componentes manipulados por usted, diríjase a
sus suministradores.
El riesgo mencionado puede presentarse en casos muy raros en el dispositivo de corte de las má-
quinas SIPLACE, y en caso extremo puede causar un incendio sin llama en los desechos de
cinta.
Condiciones desfavorables son entre otras:
(1) Permanencia de componentes en la cinta durante el control del avance ajustado (en este
control el operador puede avanzar el alimentador sin retirar los componentes).
(2) Permanencia de componentes en la cinta, por ejemplo en el caso de rotura de la película de
cubierta
(3) Permanencia de componentes en la cinta cuando los componentes o las cintas no corres-
ponden a las especificaciones y debido a ello causan una elevada frecuencia de errores de
recogida.
Por favor, observe las siguientes indicaciones para minimizar el riesgo en la colocación de con-
densadores en base de polvo de metal.
(1) El operador debe retirar de la cinta los componentes que permanecen en la bolsa durante el
avance manual.
(2) El operador debe retirar los componentes que permanecen en la cinta en caso de rotura de
la película de cubierta.
Para que los condensadores de tantalio en caso de errores de recogida no causen la combustión
del material de la cinta al cortarla, se amplió la interfaz del usuario en la opción "En caso de erro-
res de recogida retirar el componente de la cinta". Para ello debe estar activa en SIPLACE Pro
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.5 Indicaciones de seguridad referentes al servicio de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
68
esta opción. En la máquina automática de colocar el componente sin recoger avanza un paso y
se encuentra en la cinta listo para ser extraído. La pista está desactiva y al operador se le indica
con un mensaje de error que debe tomar el componente de tantalio de la cinta.
INDICACIÓN 2
La toma manual de condensadores de tantalio no recogidos, por parte del operador, se describe
en el apartado 3.9.1.3, página 166.
2.5.3 Indicaciones de seguridad para retirar las pipetas en cabezales
Collect&Place
CUIDADO
PELIGRO DE LESIONES EN LOS DEDOS A CAUSA DE PIPETAS PUNTIAGUDAS 2
No extraiga las pipetas en la posición de recogida / colocación (pos. 2 y 4 en la Fig. 2.5 - 2).
Cuando Ud. retira manualmente las pipetas de la pinola, proceda como sigue:
→ Sincronice hacia el lugar de extracción la pinola de la que Ud. desea retirar la pipeta (pos. 1
y 3 en la Fig. 2.5 - 2
).
→ Retire aquí la pipeta de la pinola.
2
Fig. 2.5 - 2 Posición de la pinola durante el cambio manual de la pipeta
(1) Posición de extracción para pinolas y pipetas, C&P12
(2) Posición de recogida y colocación, C&P12
(3) Posición de extracción para pinolas y pipetas, C&P6
(4) Posición de recogida y colocación, C&P6
