Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.2 Estación de acoplamiento para el carro de componentes SIPLACE serie-X
Edición 07/2008 ES
415
INDICACIÓN 6
En el reajuste de altura 900 mm a 830 mm proceda en secuencia inversa (ver Fig. 6.2 - 6
, pági-
na 413).
6.2.5.4 Reajustar el dispositivo para retraer el carro de componentes a una altura de
900, 930 ó 950 mm
6

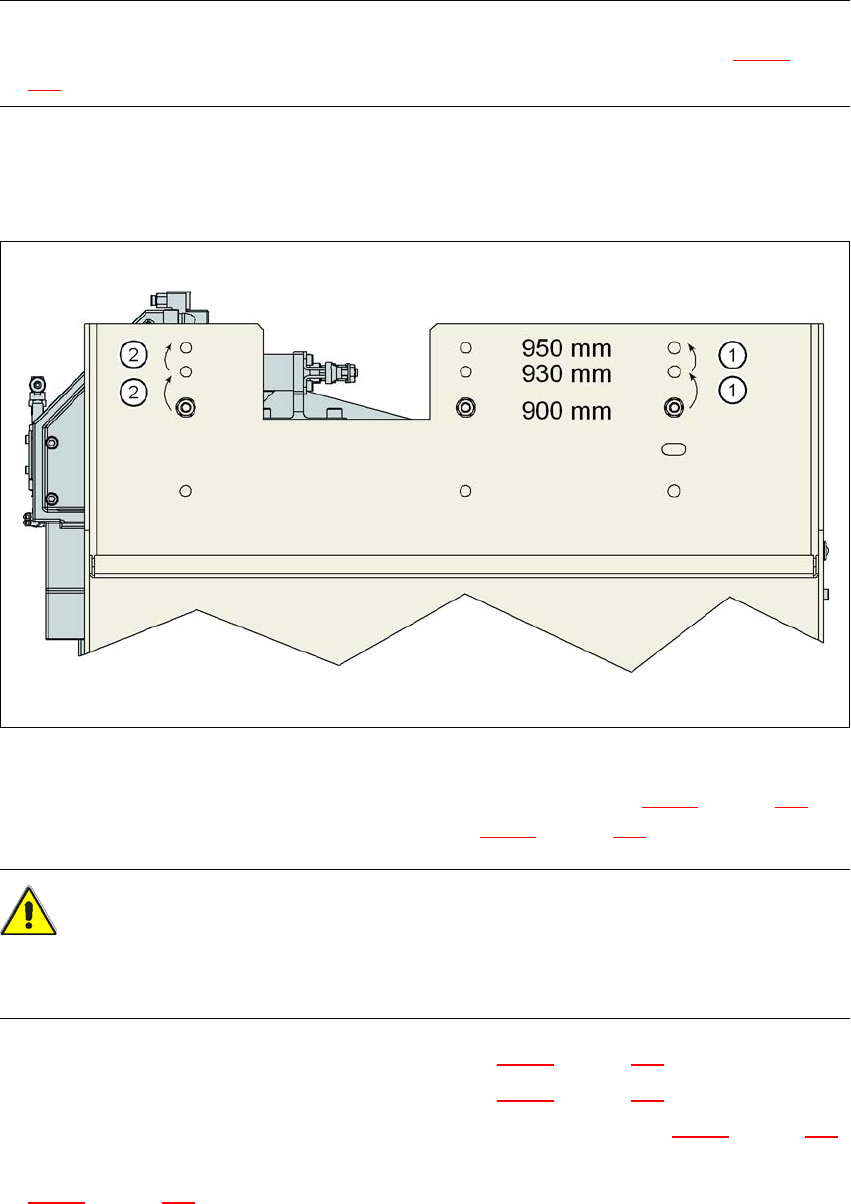

Fig. 6.2 - 7 Secuencia del trabajo en el reajuste de altura de 830 mm a 900 mm
→ Suelte los dos tornillos de hexágono interior M8x18 (pos. 9 en la Fig. 6.2 - 5, página 412) y
retire la guía izquierda y derecha (pos. 8 en la Fig. 6.2 - 5
, página 412).
CUIDADO 6
Observe al subir y bajar el dispositivo para retraer el carro de componentes que no se deteriore
ningún cable.
→ Suelte las dos uniones atornilladas (pos. 3 en la Fig. 6.2 - 5
, página 412).
→ Suelte las dos uniones atornilladas (pos. 2 en la Fig. 6.2 - 5
, página 412).
→ Retire las dos tuercas hexagonales M8 y las arandelas (pos. 4 en la Fig. 6.2 - 5
, página 412).
→ Sujete el dispositivo para retraer el carro de componentes en la parte lateral (pos. 10 en la Fig.
6.2 - 5
, página 412) y retire allí los dos tornillos de hexágono interior M8x40.
→ Gire el dispositivo para retraer el carro de componentes a la siguiente posición más alta.
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.2 Estación de acoplamiento para el carro de componentes SIPLACE serie-X A partir de la versión de software SR.605.xx
Edición 07/2008 ES
416
→ Fije la parte lateral en esta posición. Para ello apriete ligeramente las tuercas.
→ Sujete el dispositivo para retraer el carro de componentes en la Unidad de control - alimenta-
dor - FCU (pos. 12 en la Fig. 6.2 - 5
, página 412) y retire las uniones atornilladas en pos. 2 en
la Fig. 6.2 - 5
, página 412.
→ Gire el dispositivo para retraer el carro de componentes a la siguiente posición más alta.
→ Fije la parte lateral en esta posición.
→ Controle en cuanto a un asiento firme todas las uniones atornilladas en las pos. 2, 3 y 4.
→ Fije la guía izquierda y derecha (pos. 8 en la Fig. 6.2 - 5
, página 412) con el tornillo de hexá-
gono interior M8x18 (pos. 9 en la Fig. 6.2 - 5
, página 412).
INDICACIÓN 6
Si el dispositivo para retraer el carro de componentes debe descender a una altura de transporte
más baja, proceda en secuencia inversa (ver Fig. 6.2 - 6, página 413).
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.3 Cambiador matricial de cargadores
Edición 07/2008 ES
417
6.3 Cambiador matricial de cargadores
Artículo N° 00116438-xx Cambiador matricial de cargadores SIPLACE (CMC)
6.3.1 Indicaciones de seguridad
ADVERTENCIA 6
→ Estando la máquina en funcionamiento nunca entre las manos en la ranura entre el cambiador
matricial de cargadores y el montante de la máquina automática.
→ El cable de alimentación de corriente solamente se puede conectar o desconectar a la alimen-
tación de corriente externa cuando el cambiador matricial de cargadores está acoplado a la
máquina automática.
→ Está básicamente prohibido accionar el cambiador matricial de cargadores cuando no está
acoplado a la máquina automática.
6.3.2 Descripción
Con el cambiador matricial de cargadores es posible almacenar y cambiar automáticamente
hasta 100 cargadores superficiales. Los niveles (posiciones de almacenamiento en las torres)
para los cargadores superficiales están numerados de forma ascendente de abajo hacia arriba.
Las torres se desplazan de forma independiente una de otra en dirección vertical, hasta que el
cargador seleccionado se encuentre en el intervalo de acceso del eje de alimentación. El eje de
alimentación horizontal transporta el cargador superficial de la torre al área de acceso del cabezal
de colocación.
La torre 1 posee 30 planos, en cada uno de los cuales pueden tomarse JEDEC Trays o un Tray
grande hasta un tamaño de 240 x 340 mm² de los soportes de cargadores superficiales.
La torre 2 tiene una capacidad de 40 planos para cada JEDEC-Tray.
El cambiador matricial de cargadores posee un chasis integrado y por ello puede desplazarse fá-
cilmente a otras posiciones. Este se suministra con la altura de transporte de TCI para máquinas
automáticas y pero con unas pocas manipulaciones puede adaptarse a alturas de transporte de
TCI de 830, 900, 930 y 950 mm.
