Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática A partir de la versión de software SR.605.xx 3.6 Sistema de portal Edición 07/2008 ES 141 3.6.2 Estructura del eje-X 3 Fig. 3.6 - 4 Estr…
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.6 Sistema de portal A partir de la versión de software SR.605.xx
Edición 07/2008 ES
140
3.6.1.3 Posición de los portales de la máquina automática X2
3

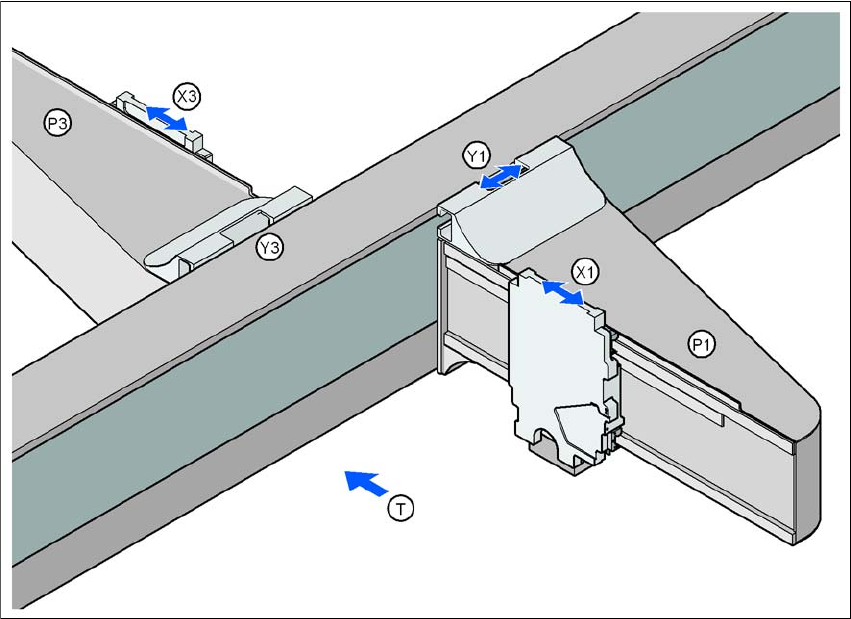

Fig. 3.6 - 3 Posición de los portales de la máquina automática X2
P1 Portal 1
X1 Eje-X, portal 1
Y1 Eje-Y, portal 1
P3 Portal 3
X3 Eje-X, portal 3
Y3 Eje-Y, portal 3
(T) Dirección de transporte de las tarjetas de circuitos impresos
El sistema de portal consta de los grupos funcionales
–Eje-X y
–Eje-Y.
Zona de colocación 2
Zona de colocación 1
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.6 Sistema de portal
Edición 07/2008 ES
141
3.6.2 Estructura del eje-X
3
Fig. 3.6 - 4 Estructura del eje-X
(1) Brazo de portal
(2) Sujeción de cabezal con motor lineal - X (primera parte)
(3) Sistema lineal de medición de recorrido
(4) Sistema de guía
(5) Imán permanente (segunda parte del motor lineal X)
(6) Cámara subportal
(7) Tarjetas del cabezal
(8) Portacables flexible
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.6 Sistema de portal A partir de la versión de software SR.605.xx
Edición 07/2008 ES
142
El eje-X consta esencialmente de los siguientes grupos constructivos:
– Brazo de portal (1)
– Sujeción de cabezal con motor lineal - X (primera parte) (2)
– Sistema lineal de medición de recorrido (3)
– Sistema guía (4)
– Imán permanente (segunda parte del motor lineal X) (5)
– Portacables flexible (8)
3
La sujeción de cabezal (2) aloja los siguientes componentes:
– Cámara subportal (cámara del módulo óptico para tarjetas de circuitos impresos) (6)
– Juego de tarjetas del cabezal (7)
– Cabezal del sistema de medición
– Cabezal Collect&Place o SIPLACE TwinHead
El brazo del portal (pos. 1 en la Fig. 3.6 - 4
, página 141) está fabricado en material compuesto
con fibra de carbono. Esta tecnología proporciona a los grupos constructivos un peso bastante
bajo y al mismo tiempo una rigidez extrema.
El eje-X es accionado por un motor lineal. La segunda parte del accionamiento consta de un imán
permanente y está montado en el brazo del portal, la parte principal está atornillada con la suje-
ción del cabezal. La sujeción del cabezal fue construida de forma que pueda alojar todos los tipos
de cabezal de colocación - otra característica para la máxima flexibilidad que se puede alcanzar
con las máquinas automáticas SIPLACE.
3.6.3 Datos técnicos del eje-X
3
Accionamiento Directo, motor lineal
Velocidad máx. 2,5 m/s
Recorrido de los portales 480 mm
Sistema de medición de recorrido Escala metálica de medición lineal
Longitud de la escala de medición 520 mm
Resolución 1 μm
