5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.11 Acoplar o desacoplar el carro de componentes A partir de la versión de software SR.605.xx
Edición 07/2008 ES
364
5
Fig. 5.11 - 4 Girar hacia abajo los asideros del carro de componentes serie-X
(1) Empujar hacia arriba el manguito
(2) Girar hacia abajo los asideros
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.11 Acoplar o desacoplar el carro de componentes
Edición 07/2008 ES
365
5.11.5 Protección de entrada del carro de componentes serie-X en el dispositivo
para retraer el carro de componentes SIPLACE HF
Con la protección de entrada se evita la entrada de un carro de componentes de la serie-X en el
dispositivo para retraer el carro de componentes SIPLACE HF (pos. 2 en la Fig. 5.11 - 5
, página
365
).
ADVERTENCIA 5
Sin esta protección de entrada existe el peligro que por la entrada equivocada de un carro de
componentes de la serie-X en el dispositivo para retraer el carro de componentes SIPLACE HF
éste sufra daños.
La entrada de un carro de componentes SIPLACE HF en el dispositivo para retraer el carro de
componentes para alimentadores-X no es posible por razones de forma constructiva.
Si falta la protección de entrada, ésta se debe equipar sin falta. El reequipamiento se describe en
la hoja de indicaciones con el artículo N° 00194621-xx.
5

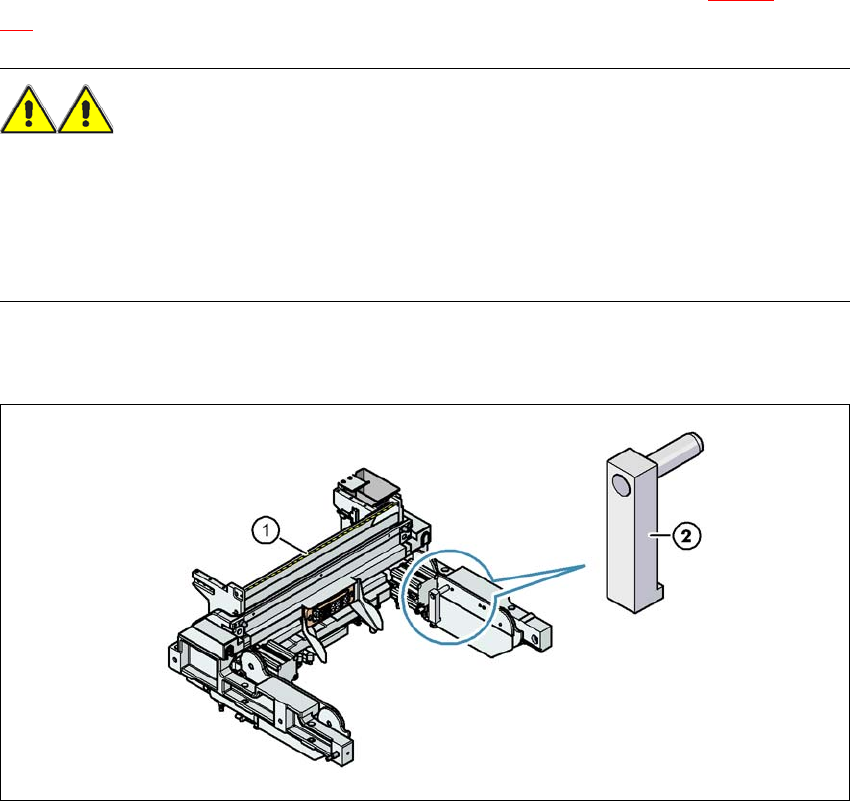

Fig. 5.11 - 5 Protección de entrada del carro de componentes serie-X en el dispositivo para retraer el carro de
componentes SIPLACE HF
(1) Dispositivo para retraer el carro de componentes, SIPLACE HF
(2) Protección de entrada, artículo N° 03038865S01
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.11 Acoplar o desacoplar el carro de componentes A partir de la versión de software SR.605.xx
Edición 07/2008 ES
366
5.11.6 Acoplar el carro de componentes HF
CUIDADO 5
Los carros de componentes SIPLACE serie-X (Fig. 5.11 - 3
página 362) y SIPLACE HF (Fig.
5.11 - 6
) tienen diferentes dispositivos para retraer. Por esta razón cada carro de componentes
solamente se puede acoplar en el dispositivo de retraer previsto para él.
5

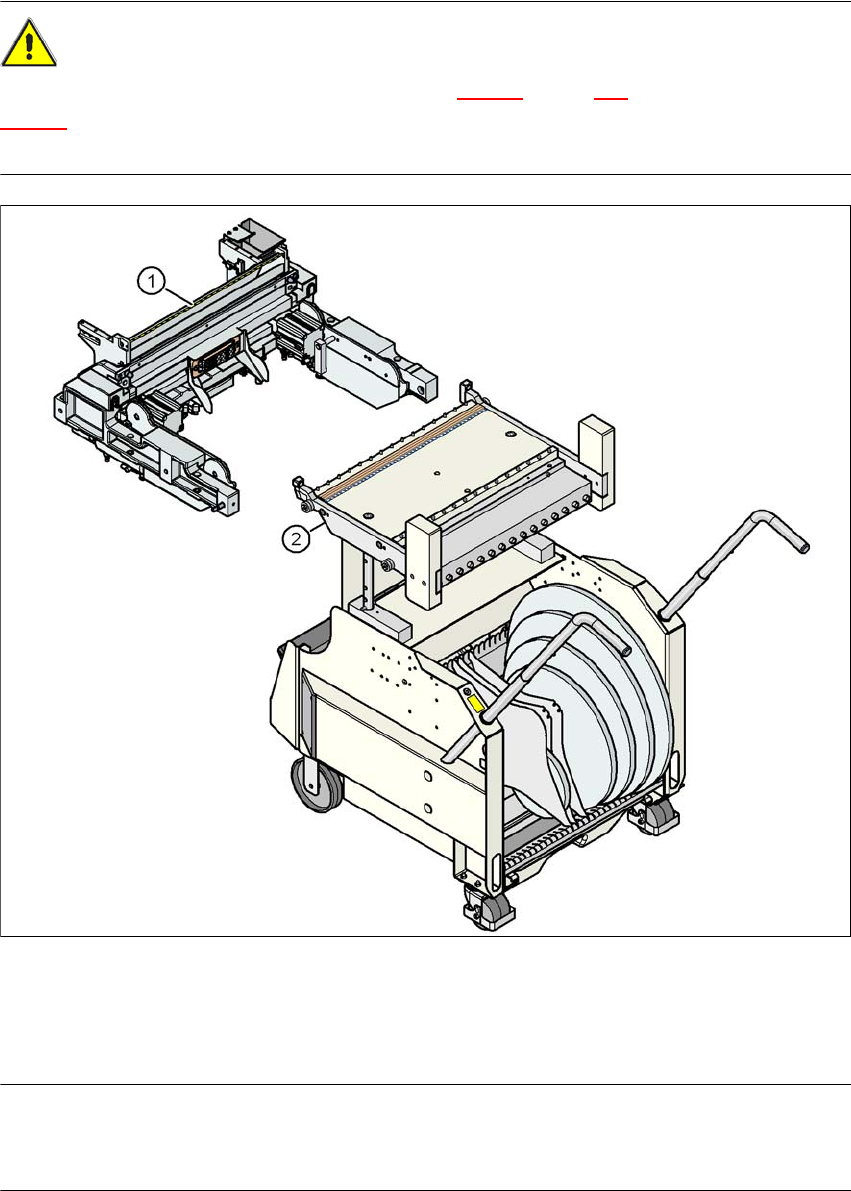

Fig. 5.11 - 6 Carro de componentes y dispositivo para retraer el carro de componentes, SIPLACE HF
(1) Dispositivo para retraer el carro de componentes, SIPLACE HF
(2) Carro de componentes, SIPLACE HF
INDICACIÓN 5
Recorte la cinta en el extremo frontal del alimentador-S a aprox. 1 cm antes de acoplar el carro
de componentes de la serie-HF.
