3.3.4 Distancia de maniobra del carro de componentes
3.3.4.1 Distancia de maniobra del carro de componentes en la máquina automática X4
3
3

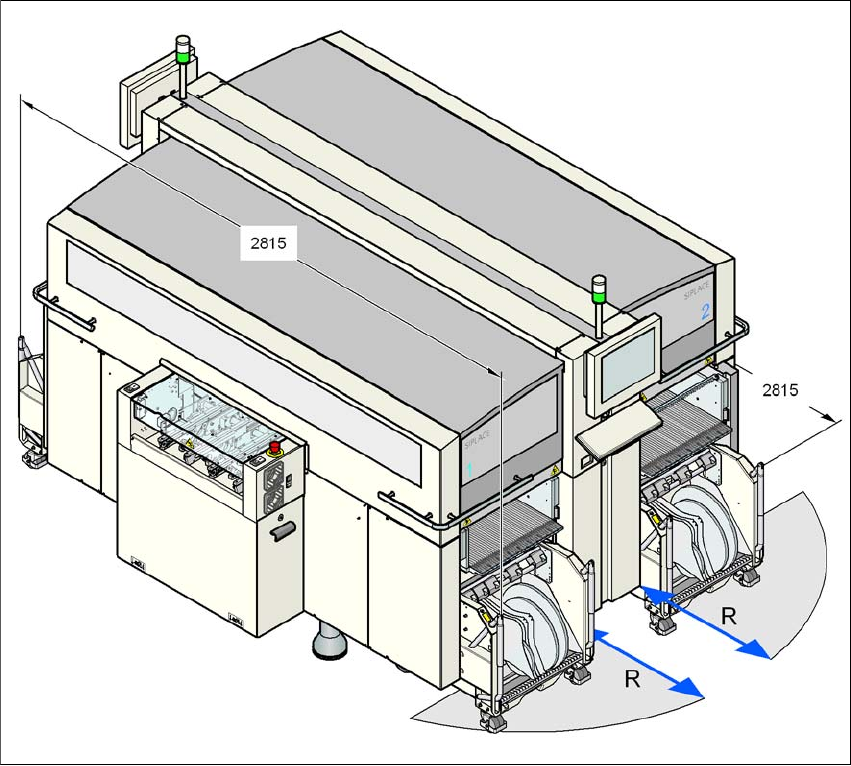

Fig. 3.3 - 5 Distancia de maniobra del carro de componentes en la máquina automática X4
La distancia de maniobra R del carro de componentes en la máquina automática X4 tiene un valor
de:
– 750 mm en caso de asideros rebatidos hacia abajo
– 1050 mm en caso de asideros rebatidos hacia arriba
3
3
3
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.3 Dimensiones y peso
Edición 07/2008 ES
117
3.3.4.2 Distancia de maniobra del carro de componentes en la máquina automática X3
3
3
Fig. 3.3 - 6 Distancia de maniobra del carro de componentes en la máquina automática X3
La distancia de maniobra R del carro de componentes en la máquina automática X3 tiene un valor
de:
– en las posiciones 1, 3 y 4
750 mm en caso de asideros rebatidos hacia abajo o
1050 mm en caso de asideros rebatidos hacia arriba,
– en la posición 2
600 mm en caso de asideros rebatidos hacia abajo o
900 mm en caso de asideros rebatidos hacia arriba.
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.3 Dimensiones y peso A partir de la versión de software SR.605.xx
Edición 07/2008 ES
118
3.3.4.3 Distancia de maniobra del carro de componentes en la máquina automática X2
3
3
Fig. 3.3 - 7 Distancia de maniobra del carro de componentes en la máquina automática X2
La distancia de maniobra R del carro de componentes en la máquina automática X2 tiene un valor
de:
– en las posiciones 2 y 4
600 mm en caso de asideros rebatidos hacia abajo o
900 mm en caso de asideros rebatidos hacia arriba,
– en las posiciones 1 y 3
750 mm en caso de asideros rebatidos hacia abajo o
1050 mm en caso de asideros rebatidos hacia arriba.
