00195725-0102_UM_X-Serie_SR605_ES.pdf - 第30页
1 Introducción Instrucciones de servicio SIPLACE Serie-X 1.2 Concepto de línea A partir de la versión de software SR.605.xx Edición 07/2008 ES 30 1.2 Concepto de línea 1.2.1 Descripción del concepto de línea recomendado …
Instrucciones de servicio SIPLACE Serie-X 1 Introducción
A partir de la versión de software SR.605.xx 1.1 Descripción de la máquina
Edición 07/2008 ES
29
– Colocación de componentes que no corresponden a las especificaciones autorizadas
– La utilización de alimentadores de componentes no autorizados
– La utilización de accesorios y módulos adicionales no autorizados
– El manejo de la máquina automática de colocar por parte de personal no calificado.
– El servicio de la máquina automática de colocar sin protección de acceso ("Dummy Feeder"),
en caso que no todas las posiciones estén ocupadas con alimentadores.
– La asignación no unívoca de los conductores eléctricos para cada máquina automática, así
como las opciones instaladas.
– La presencia simultánea de más de una persona en el reequipamiento de una posición del
carro de componentes.
1.1.10 Datos de emisión de ruido
1
1.1.11 Indicaciones importantes referentes a la eliminación de materiales y partes
de la máquina sin perjudicar el medio ambiente
En las máquinas automáticas SIPLACE se utilizan solamente materiales y piezas que se pueden
separar y eliminar fácilmente sin perjudicar el medio ambiente.
INDICACIÓN 1
El explotador de la instalación es el único responsable de la eliminación correcta de la instalación,
substancias empleadas en el servicio y las piezas de desgaste sin perjudicar el medio ambiente.
→ Observe para ello las determinaciones legales nacionales referentes a la eliminación de de-
sechos y la protección del medio ambiente.
1.1.12 Compatibilidad electromagnética (EMC)
Las máquinas automáticas SIPLACE están diseñadas y probadas para la utilización profesional
en el sector industrial. En otros entornos no se puede garantizar la compatibilidad electromagné-
tica en cuanto a la emisión de señales perturbadoras.
1.1.13 Indicación referente a los accesorios originales SIPLACE
→ Utilice exclusivamente piezas de repuesto originales y accesorios autorizados por la em-
presa SIPLACE. La utilización de otras piezas menoscaba la seguridad y puede anular la ga-
rantía por las consecuencias.
Generación máxima de ruido 75 dB (A)
1 Introducción Instrucciones de servicio SIPLACE Serie-X
1.2 Concepto de línea A partir de la versión de software SR.605.xx
Edición 07/2008 ES
30
1.2 Concepto de línea
1.2.1 Descripción del concepto de línea recomendado
1
Flexibilidad, modularidad, compacidad y elevada densidad de rendimiento caracterizan el con-
cepto SIPLACE. Este posibilita una configuración individual de una línea de producción a partir
de módulos iguales y diferentes. Si cambian las exigencias de producción, los sistemas individua-
les de colocación se pueden combinar de nuevo de forma rápida y sin grandes gastos gracias a
su compacidad.
1

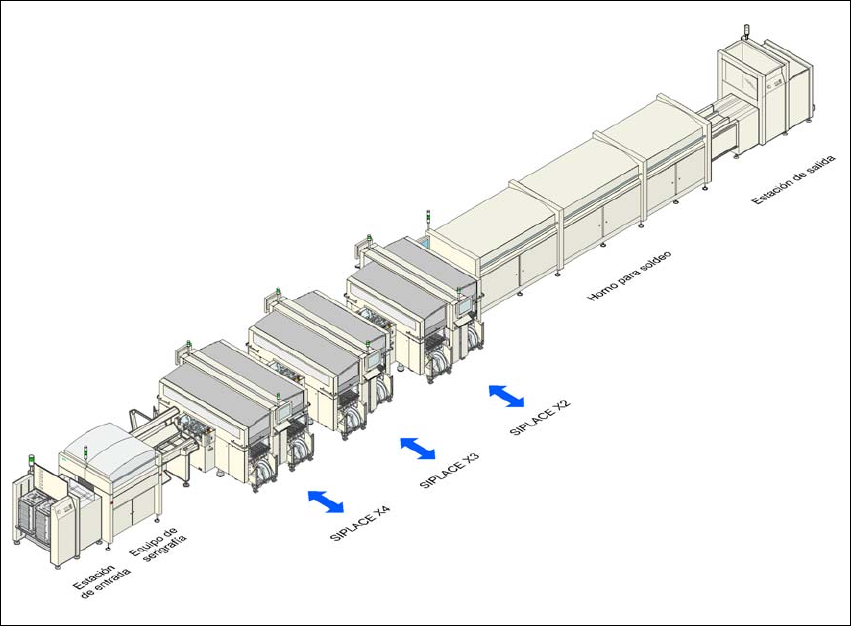

Fig. 1.2 - 1 Concepto de línea (ejemplo)
1
La familia SIPLACE ofrece para toda exigencia de rendimiento el sistema de colocación apro-
piado:
Las máquinas automáticas de SIPLACE serie-X colocan IC grandes, Flip-Chip, Bare Die y
componentes especiales (OSC). Estos cubren con un elevado rendimiento de colocación una
gama de componentes de 01005 hasta 85 x 85 mm² / 125 x 10 mm².
Instrucciones de servicio SIPLACE Serie-X 1 Introducción
A partir de la versión de software SR.605.xx 1.2 Concepto de línea
Edición 07/2008 ES
31
1.2.2 Línea SIPLACE y soluciones de software
SIPLACE ofrece soluciones integrales basadas en herramientas modulares de software para la
dirección de máquinas SMT, dirección de líneas y fabricación: el SIPLACE Software Suite.
1.2.2.1 Definición de productos, optimización y mando de línea
La introducción de productos exenta de errores en un breve tiempo y una utilización óptima de
las líneas de producción son esenciales para máximos rendimientos de producción en la fabrica-
ción. Con los programas del SIPLACE Software Suite Ud. puede programar fácilmente productos,
optimizar programas y ejecutar un balance ideal dentro de las respectivas líneas de producción
SMT.
1.2.2.2 Supervisión de la producción & control del proceso
Para lograr los objetivos de producción, es importante supervisar y controlar de forma perma-
nente las instalaciones de fabricación. Así, en el SIPLACE Software Suite existen productos de
monitoreo concebidos para el grupo de usuarios respectivo. Éstos informan de inmediato en caso
de exceder límites en la máquina o en la línea de producción.
1.2.2.3 Verificación de equipamiento & Traceability
Errores de equipamiento generan errores de serie. La facilidad de uso de los programas de soft-
ware SIPLACE ayudan a evitarlos, y garantizan una elevada calidad en la fabricación de elemen-
tos electrónicos.
1.2.2.4 Vista general de las ventajas del SIPLACE Software Suite:
– Programación rápida y reconocimiento rápido de errores
– Reducción de tiempos de cambio y períodos de parada
– Carga óptima de la línea de producción
– Informaciones en tiempo real de la zona de producción
– Distribución rápida de información
– Utilización óptima de recursos
– Información a tiempo de cuando se debe hacer un pedido de material de producción
– Coordinación de medidas de mantenimiento
