Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.1 Perfil del personal
Edición 07/2008 ES
323
5.1.2 Nivel de operación "Técnico de línea"
5.1.2.1 Cursos de entrenamiento
Una vista general de los cursos de entrenamiento la encuentra en el apartado 1.3, página 32.
5.1.2.2 Tareas
Los ajustadores deben familiarizarse con las siguientes tareas:
– Servir de persona interlocutora de los operadores
– Llevar el registro diario
– Controlar y ejecutar el mantenimiento en los intervalos indicados
– Controlar el puesto de trabajo respecto a limpieza y seguridad
– Controlar el cumplimiento de las prescripciones EGB (componentes sensibles a cargas elec-
trostáticas)
– Ejecutar el control de calidad
– Seguimiento y comunicación de mensajes de fallo
– Control de eliminación de los fallos
– Colocar a disposición y a tiempo todos los materiales para la producción como por
ejemplo
– Tarjetas de circuitos impresos
– Material de empalme
– Pastas de soldar
– Componentes
– Alimentadores, etc.
– Reequipar la estación para una nueva tarea de fabricación
– Control del ajuste del alimentador:
– Anchura de paso
– Posición de recogida
– Control de los datos de gestión de MaDaMaS o de OIS
– Ordenar las modificaciones de programa de dotación a cargo del programador competente
– Asegurar una transferencia de información sin dificultades entre los diferentes grupos
5.1.3 Nivel de operación "Técnico de servicio"
5.1.3.1 Cursos de entrenamiento
Una vista general de los cursos de entrenamiento la encuentra en el apartado 1.3, página 32.
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.1 Perfil del personal A partir de la versión de software SR.605.xx
Edición 07/2008 ES
324
5.1.3.2 Tareas
A las tareas del personal de servicio pertenece:
– Importantes trabajos de mantenimiento
– Cambio de piezas de repuesto
– Edición de datos de máquina
– Calibrar la máquina
5.1.4 Nivel de operación "Programador"
5.1.4.1 Cursos de entrenamiento
Una vista general de los cursos de entrenamiento la encuentra en el apartado 1.3, página 32.
5.1.4.2 Tareas
El programador tiene las siguientes tareas:
– Preparar datos CAD
– Crear y ajustar los datos ópticos (parámetros)
– Escribir programas de colocación
– Implementar el nuevo pedido
– Mantenimiento de datos
– Salvaguardia de datos
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.2 Elementos de visualización y operación
Edición 07/2008 ES
325
5.2 Elementos de visualización y operación
5.2.1 Posición
5

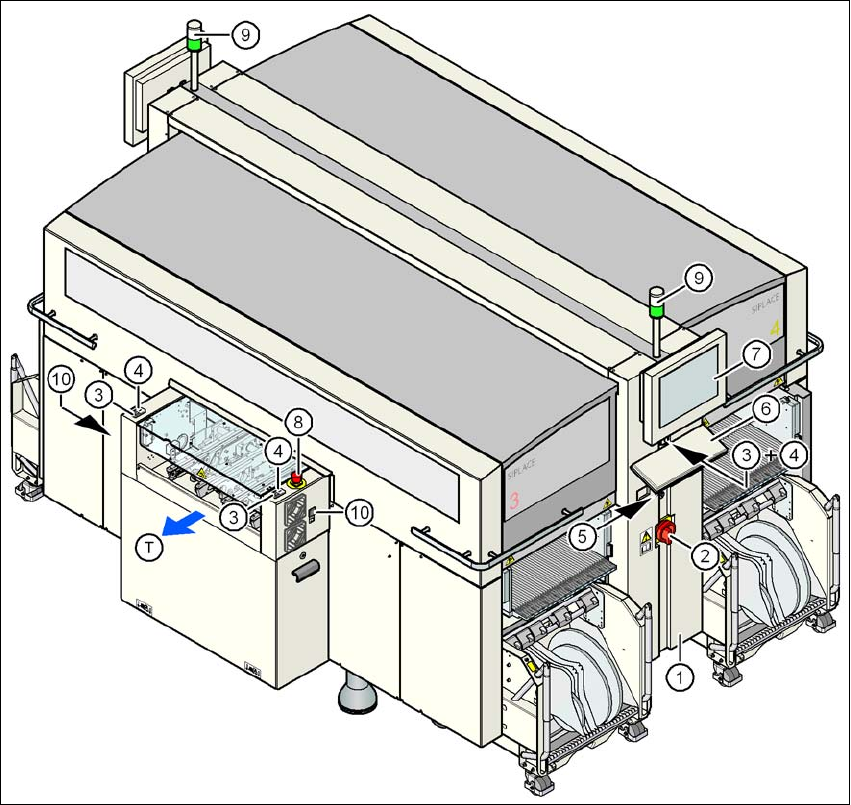

Fig. 5.2 - 1 Elementos de visualización y operación
(1) Panel de mando al lado de la alimentación de
corriente
(7) Pantalla LCD
(2) Interruptor principal (8) Pulsador de PARADA DE EMERGEN-
CIA
(3) Pulsador de parada (negro) (9) Lámparas de aviso
(4) Pulsador de arranque (blanco) (10) Pulsadores para el acople y desacople
del carro de componentes
(5) Contador de componentes
(6) Teclado (T) Dirección de transporte de las tarjetas
de circuitos impresos
