Instrucciones de servicio SIPLACE Serie-X 1 Introducción
A partir de la versión de software SR.605.xx 1.1 Descripción de la máquina
Edición 07/2008 ES
23
1.1.1 SIPLACE X4
La máquina automática X4 está equipada con cuatro portales, dos portales por cada zona de co-
locación (ZC). Todos los ejes de portal son accionados por motores lineales. Los ejes de portal
se pueden posicionar de forma rápida y precisa en dirección X y en dirección Y. Los brazos de
portal están fabricados como construcción ligera en material compuesto de fibra de carbono alta-
mente rígido. En cada portal está fijo un cabezal de colocación. Con ello son posibles las siguien-
tes configuraciones de cabezal de colocación:
a) Zona de colocación 1
b) Zona de colocación 2
Los datos de rendimiento los encuentra en el apartado 3.1, página 105.
1.1.2 SIPLACE X3
La máquina automática X3 posee 3 portales, 2 de ellos en la zona de colocación 1 y uno en la
zona de colocación 2. Con ello son posibles las siguientes configuraciones de cabezal de colo-
cación:
a) Zona de colocación 1
b) Zona de colocación 2
Los datos de rendimiento los encuentra en el apartado 3.1, página 105.
1
Cabezales de
colocación
Cabezales de colocación ZC1
a
ZC2
b
C&P20A /
C&P20A
C&P12/
C&P12
C&P12/
C&P6
C&P12/TH C&P6/
C&P6
C&P6/TH TH/TH
C&P20A /
C&P20A
Sí No No No No No No
C&P12/C&P12 Sí Sí No No No No No
C&P12/C&P6 Sí Sí Sí No No No No
C&P6/C&P6 Sí Sí Sí No Sí No No
C&P12/TH Sí Sí Sí Sí No No No
C&P6/TH Sí Sí Sí Sí Sí Sí No
TH/TH Sí Sí Sí Sí Sí Sí Sí
1
Cabezales de
colocación
Cabezales de colocación ZC1
a
ZC2
b
C&P20A /
C&P20A
C&P12/
C&P12
C&P12/
C&P6
C&P12/TH C&P6/
C&P6
C&P6/TH TH/TH
C&P20A Sí No No No No No No
C&P12 Sí Sí No No No No No
C&P6 Sí Sí Sí No Sí No No
TH Sí Sí Sí Sí Sí Sí Sí
1 Introducción Instrucciones de servicio SIPLACE Serie-X
1.1 Descripción de la máquina A partir de la versión de software SR.605.xx
Edición 07/2008 ES
24
1.1.3 SIPLACE X2
La máquina automática X2 dispone de un portal por cada zona de colocación. Con ello son posi-
bles las siguientes configuraciones de cabezal de colocación:
a) Zona de colocación 1
b) Zona de colocación 2
Los datos de rendimiento los encuentra en el apartado 3.1, página 105.
1.1.4 Principio SIPLACE
Los cabezales de colocación toman los componentes de los alimentadores posicionados en el
carro de componentes o de los cambiadores matriciales de cargadores y dotan igualmente las
tarjetas de circuitos impresos. Las máquinas automáticas de colocar de la serie-X disponen de
dos zonas de colocación:
– En el transporte sencillo pueden procesarse hasta dos tarjetas de circuitos impresos al
mismo tiempo.
– En el transporte doble pueden procesarse hasta cuatro tarjetas de circuitos impresos al
mismo tiempo.
El principio "preparación de componentes en reposo“ y "TCI en reposo", que se ha probado con
éxito en todas las máquinas automáticas SIPLACE tiene una serie de importantes ventajas:
– El llenado de componentes o el empalme de cintas no causa períodos de parada.
– La alimentación de componentes exenta de vibraciones posibilita la recogida segura de los
componentes más pequeños (p.ej. 01005).
– Las tarjetas de circuitos impresos inmóviles durante el proceso de colocación evitan un co-
rrimiento de componentes.
– La combinación de cabezales de colocación con cambiadores de pipetas garantiza siempre
una óptima configuración de pipetas para el respectivo proceso de colocación. Con ello se
minimizan los recorridos de desplazamiento y se optimiza la secuencia de colocación.
Elevada flexibilidad, rentabilidad y seguridad de equipamiento son la garantía de una elevada pro-
ductividad de los sistemas de colocación de la serie-X SIPLACE. Períodos mínimos de parada
aumentan la eficacia contribuyendo así a un aumento de productividad.
1
Cabezales de
colocación
Cabezales de colocación ZC1
a
ZC2
b
C&P20A C&P12 C&P6 TH
C&P20A Sí No No No
C&P12 Sí Sí No No
C&P6 Sí Sí Sí No
TH Sí Sí Sí Sí
Instrucciones de servicio SIPLACE Serie-X 1 Introducción
A partir de la versión de software SR.605.xx 1.1 Descripción de la máquina
Edición 07/2008 ES
25
1

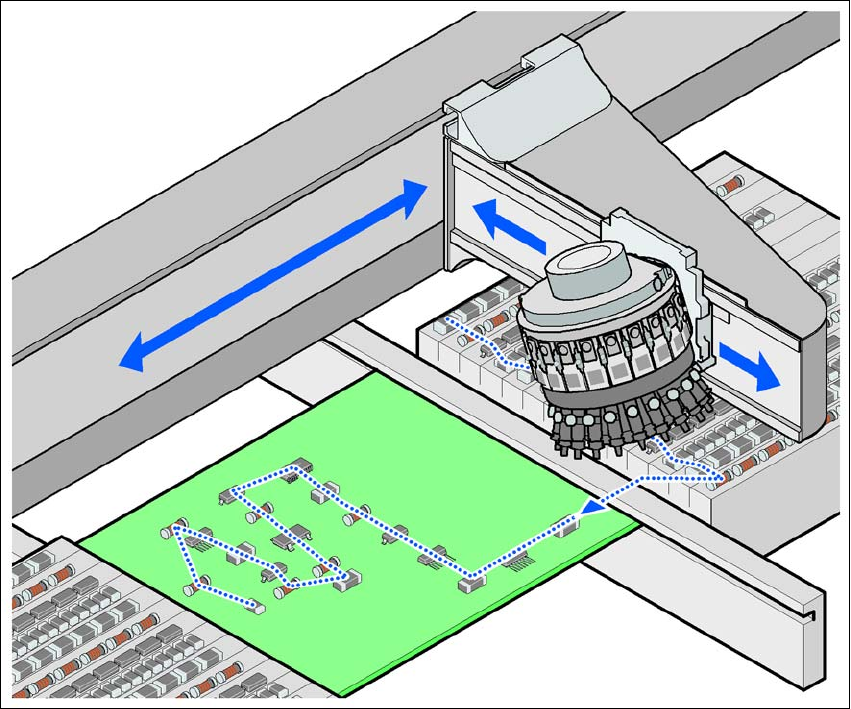

Fig. 1.1 - 1 Principio de colocación según el proceso Collect&Place
1
1
1
1.1.5 Nuevas opciones y características de prestaciones
Para ampliar la funcionalidad de la máquina automática se ofrecen las siguientes nuevas opcio-
nes:
– SIPLACE XPL
La opción "SIPLACE serie-X Productivity Lane" en el centro del transporte doble - TCI per-
mite adelantar tarjetas de circuitos impresos en las máquinas automáticas de colocar. Similar
a Productivity Lift se realiza con ello un paralelismo de la máquina automática de colocar.
Esta tercera pista de transporte es visible desde arriba y funciona también con la cubierta de
protección abierta. Así, con objeto de control puede hacerse un seguimiento del recorrido de
la tarjeta de circuitos impresos a través de la máquina automática.
– SIPLACE XPS
SIPLACE serie-X Productivity Shuttle distribuyen en el lado de entrada / salida de la máquina
automática o en la línea las tarjetas de circuitos impresos a procesar en la pista deseada del
transporte doble - TCI o en la SIPLACE XPL.
