4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
300
4.3.15.4 Distancias de las patas de la máquina y del borde de transporte fijo izquierdo
del transporte doble - TCI
4

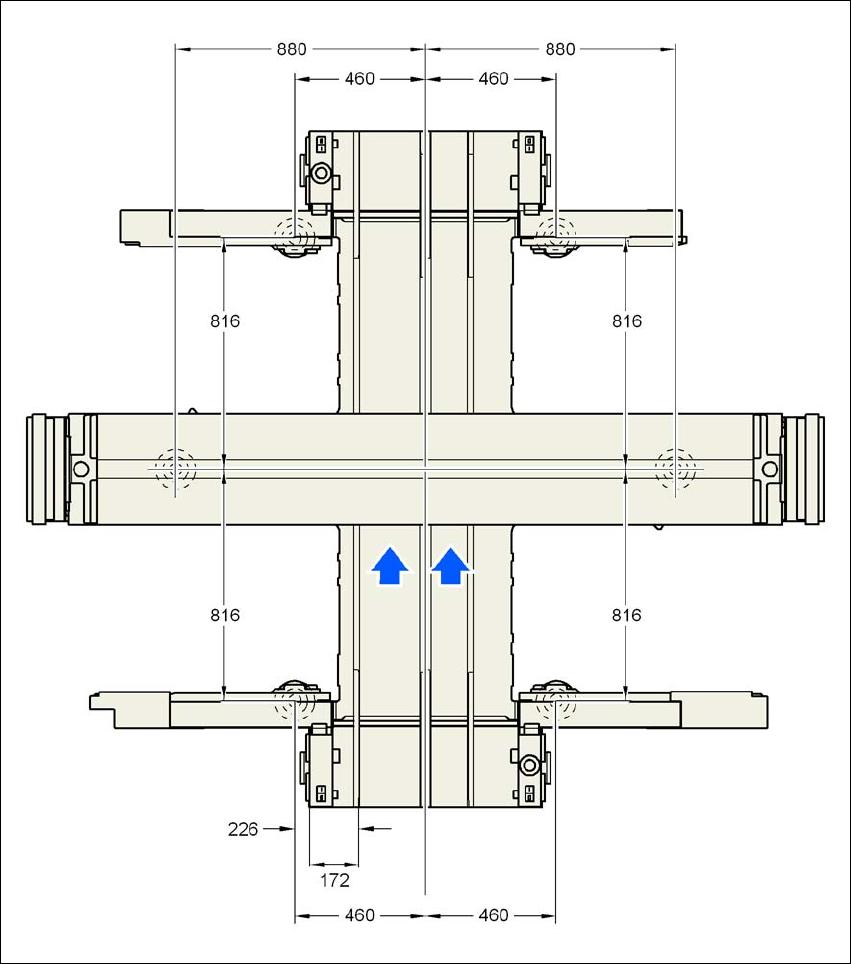

Fig. 4.3 - 25 Distancias de las patas de la máquina y del borde de transporte fijo izquierdo del transporte doble - TCI
en milímetros
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
301
4.3.15.5 Distancias de las patas de la máquina respecto a la máquina automática y al
cambiador matricial de cargadores
4
4
4
4

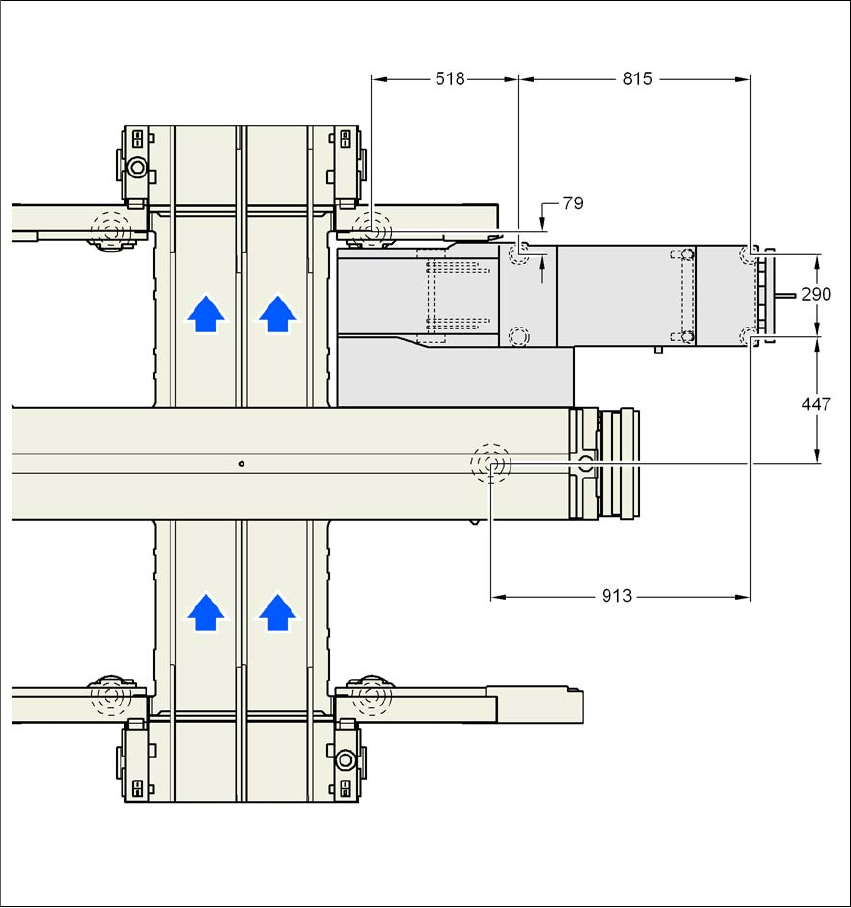

Fig. 4.3 - 26 Distancias de las patas de la máquina respecto a la máquina automática y al cambiador matricial de
cargadores expresadas en mm.
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
302
4.3.15.6 Distancias de las patas de la máquina respecto a la máquina automática y al
CWP
4
4
4
4

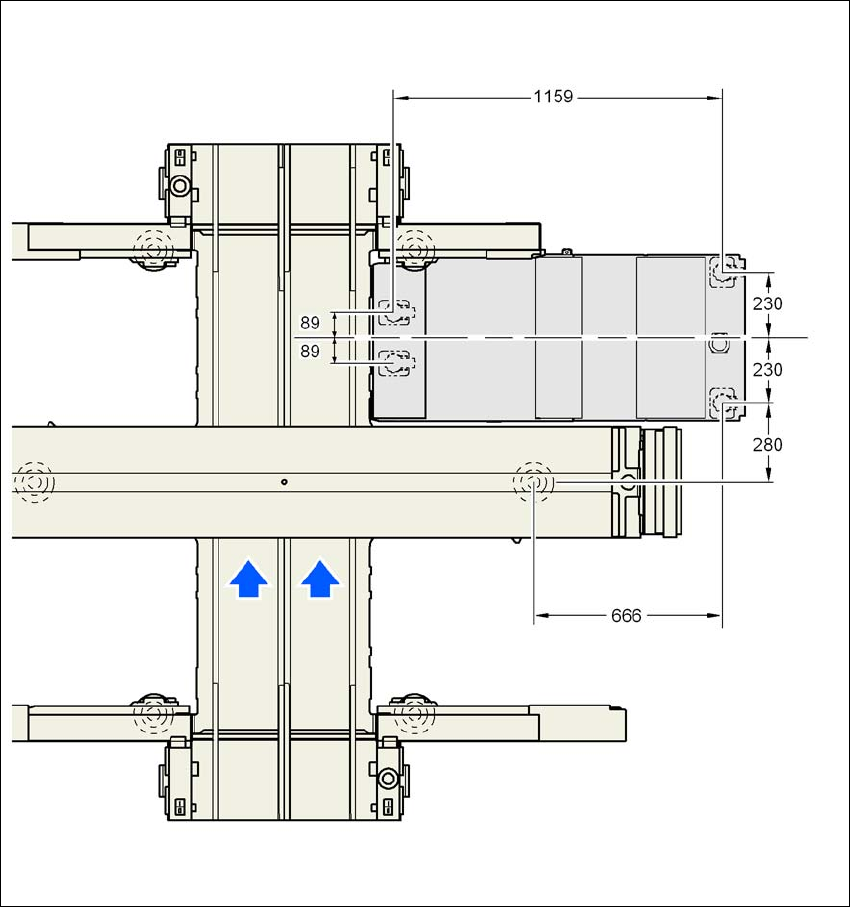

Fig. 4.3 - 27 Distancias de las patas de la máquina respecto a la máquina automática y al CWP expresadas en mm.
