4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X 4.4 Adaptar el carro de componentes a la altura de transporte de TCI A partir de la versión de software SR.605.xx Edición 07/2008 ES 312 → Baje…
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.4 Adaptar el carro de componentes a la altura de transporte de TCI
Edición 07/2008 ES
311
4.4.1.1 Indicaciones de advertencia
ADVERTENCIA 4
Solamente está permitido el ajuste de la altura del carro de componentes a los técnicos de SI-
PLACE o a personas certificadas.
→ Observe para ello las prescripciones vigentes de prevención de accidentes.
→ Retire todos los alimentadores de la mesa de componentes cuando desea ajustar la altura
de la mesa de componentes.
4.4.1.2 Herramientas y medios auxiliares
Para el ajuste de altura del carro de componentes necesita las siguientes herramientas y medios
auxiliares:
– Martillo
– Punzón, 8 mm
– Elemento auxiliar de montaje (artículo N° 03015976-xx)
– Dispositivo de elevación para levantar la mesa del carro de componentes, capacidad de
carga mínimo 80 kg
4.4.1.3 Modificar la altura del carro de componentes
ADVERTENCIA 4
→ Retire todos los alimentadores de la mesa de componentes.
→ Para el ajuste de altura monte el elemento auxiliar en la mesa de componentes. Este evita
deformaciones de la mesa de componentes cuando se eleva o se baja la mesa.
→ Fije el elemento auxiliar de montaje (pos. 1 en la Fig. 4.4 - 2
, página 312) con los dos tornillos
de hexágono interior M8 x 50 (pos. 3 en la Fig. 4.4 - 2
, página 312) en la mesa de compo-
nentes (pos. 4 en la Fig. 4.4 - 2
, página 312).
→ Fije el gancho del dispositivo de elevación en las armellas (pos. 2 en la Fig. 4.4 - 2
, página
312
).
→ Eleve un poco la mesa del carro de componentes hasta que los pasadores espirales de su-
jeción (pos. 6 en la Fig. 4.4 - 2
, página 312) se encuentren libres.
→ Extraiga a ambos lados suavemente con el punzón el pasador espiral de sujeción.
→ Coloque los pasadores espirales de sujeción en los agujeros de la altura del transporte de la
tarjetas de circuitos impresos deseada (ver Fig. 4.4 - 1
, página 310).
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.4 Adaptar el carro de componentes a la altura de transporte de TCI A partir de la versión de software SR.605.xx
Edición 07/2008 ES
312
→ Baje lentamente la mesa del carro de componentes hasta que los pasadores espirales de su-
jeción se apoyen sobre los bloques respectivos (pos. 5 en la Fig. 4.4 - 2
).
→ Desmonte el elemento auxiliar de montaje.
4
Fig. 4.4 - 2 Fijar el elemento auxiliar de montaje en la mesa de componentes del carro de componentes SIPLACE X
(1) Elemento auxiliar de montaje
(2) Armellas
(3) Tornillo de hexágono interior DIN 912, M8 x 50, 2 unid.
(4) Agujero roscado M8 en la mesa de componentes, 2x
(5) Bloque de apoyo, 2 unid.
(6) Pasador espiral de sujeción, DIN 7343, 8 x 40 - acero, 2 unid.
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.4 Adaptar el carro de componentes a la altura de transporte de TCI
Edición 07/2008 ES
313
4.4.2 Adaptar el carro de componentes SIPLACE HF a la altura de transporte de
TCI
El carro de componentes para los alimentadores-S puede ajustarse con pocas manipulaciones a
las siguientes alturas de transporte de TCI:
830 mm ± 15 mm (altura estándar)
900 mm ± 15 mm
930 mm ± 15 mm
950 mm ± 15 mm (altura SMEMA) 4
4

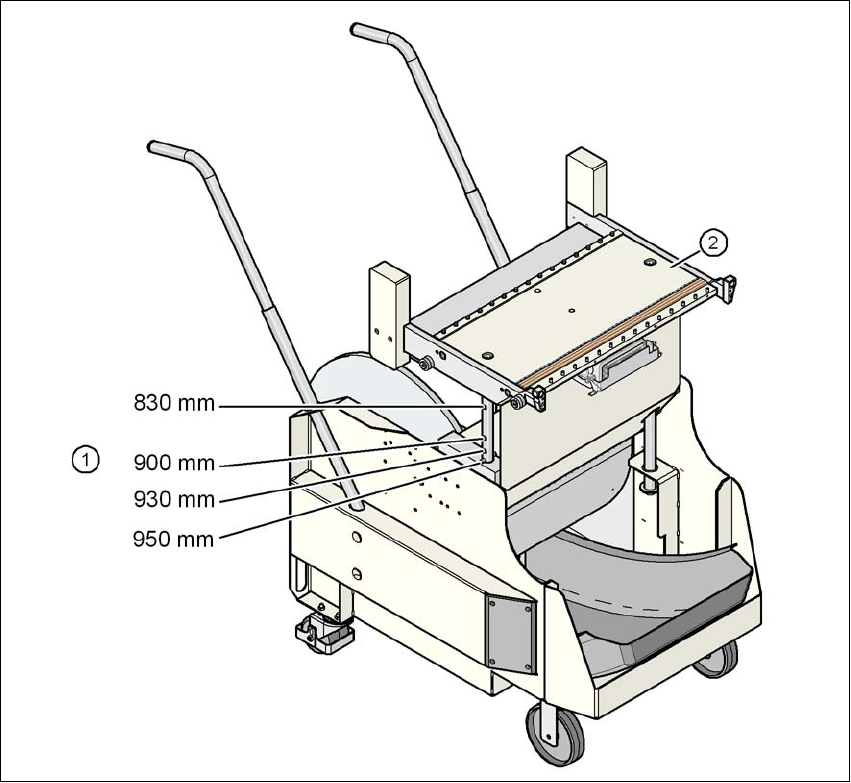

Fig. 4.4 - 3 Carro de componentes (SIPLACE serie-HF) con una altura del transporte de TCI de 950 mm
(1) Agujeros para las alturas del transporte de la tarjetas de circuitos impresos 830 - 950 mm en
las columnas-guía
(2) Mesa - carro de componentes
